也许很多人想要看看电表怎么度数，现在基本上都是用智能电表，度数一目了然，在这我就不多说了，今天主要聊聊电表的工作原理、种类和安装接线。
电能表的用途是测量一定时间内负载所消耗电能的多少。
由于实际生产中常采用“度”或“千瓦小时”作为电能的单位，所以测量电能的仪表称为电能表或千瓦小时表。
电能表与功率表的不同之处：电能表不仅能反映负载功率的大小，还能计算负载用电的时间，并通过计度器把一定时间内消耗的电能自动地累计起来。
电能表类型：感应系电能表、电子式电能表
![]()
分类：

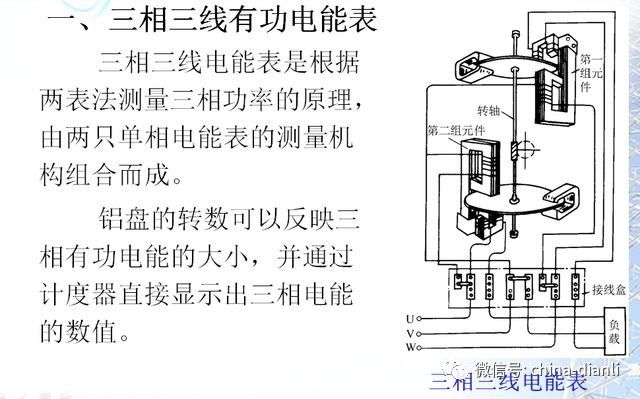

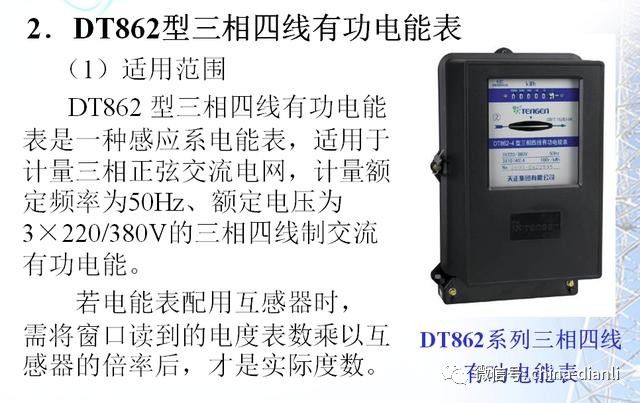

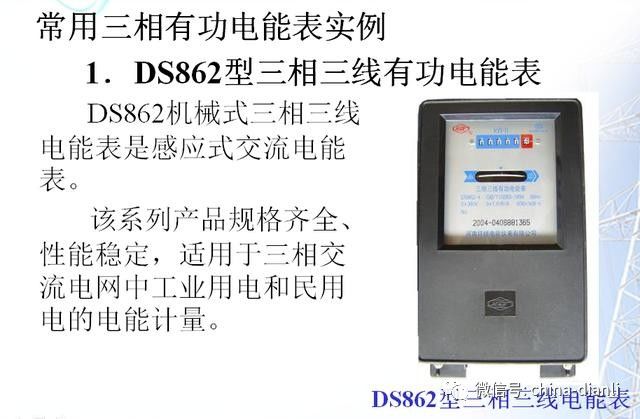

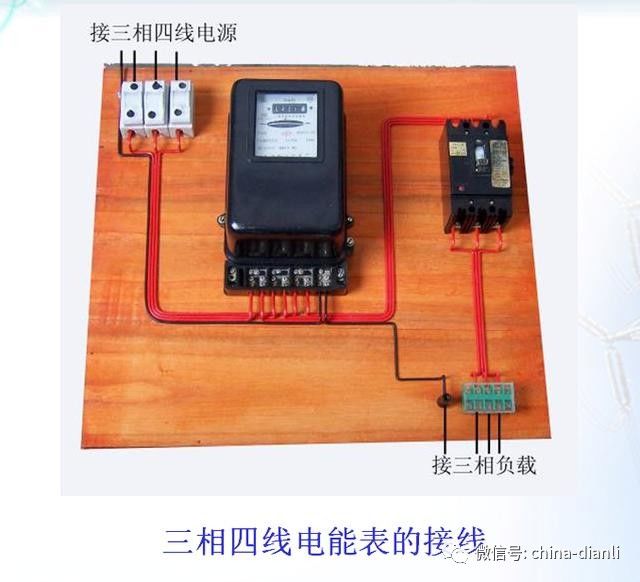

单相感应系电能表；电子式电能表；三相有功电能的测量；三相无功电能的测量

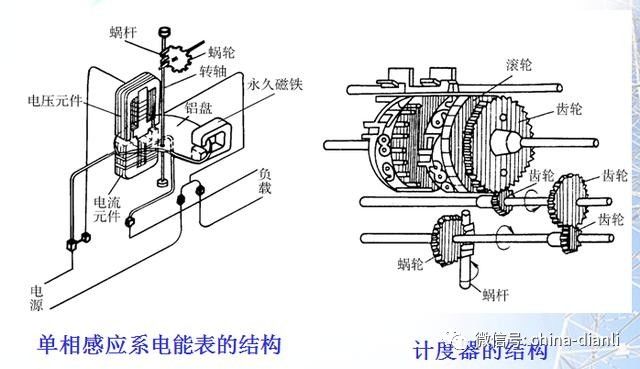

1．单相感应系电能表的组成
（1）驱动元件
（2）转动元件
（3）制动元件
（4）计度器（也称积算机构）

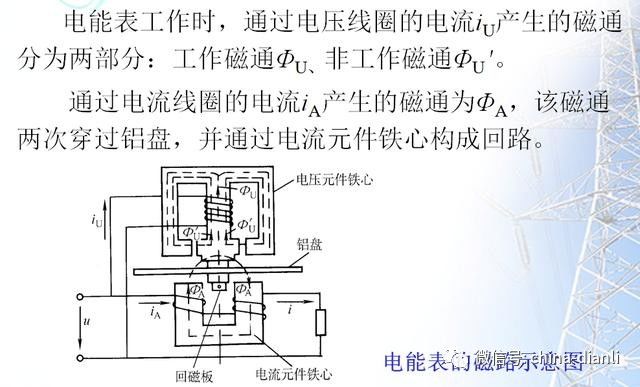

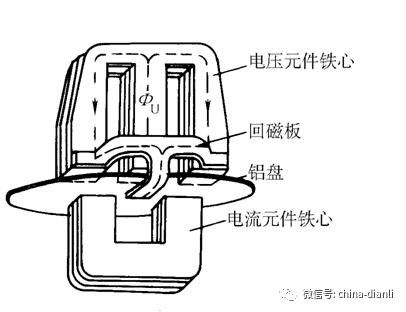

2．电能表的电路和磁路
电流元件的铁心和电压元件的铁心之间留有间隙，以便使铝盘能在此间隙中自由转动。
电压元件铁心上装有用钢板冲制成的回磁板。回磁板的下端伸入铝盘下部，隔着铝盘与电压元件的铁心柱相对应，构成电压线圈工作磁通的回路。
![]()
![]()
![]()
三、电能表主要技术参数
1．准确度
电能表的准确度用基本误差来表示。
电能表的基本误差主要由传动部分的摩擦以及电流元件的电流与磁通之间存在的非线性关系所引起。此外，外界工作条件的变化还会产生一定的附加误差。
国家标准规定，有功电能表分为1.0级和2.0级两种。
在额定电压、额定电流、额定频率及cosj＝1的条件下，1.0级的三相电能表工作5000h，其他电能表工作3000h后，其基本误差仍应符合原来准确度等级的要求
2．灵敏度
电能表在额定电压、额定频率及cosj＝1的条件下，负载电流从零增加至铝盘开始转动时的最小电流与额定电流的百分按规定，这个电流不能大于额定电流的0.5％
![]()

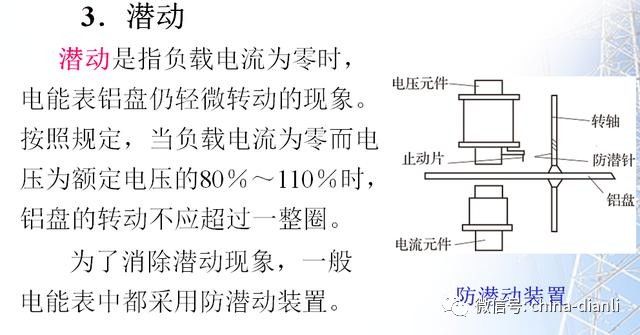

四、单相电能表的使用

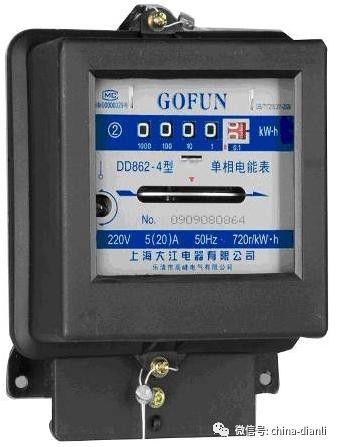

1．DD862型单相电能表简介
DD862型单相电能表——感应式仪表，用于计量频率为50Hz的单相交流有功电能。
特点：高精度、高灵敏、长寿命、性能稳定，误差曲线平直，精度满足国家标准的要求、损耗小，一致性好等。
优点：稳定可靠，维修方便。
![]()
•准确度等级：2.0级 •额定电压：220V •额定电流：1.5(6)A，2.5(10)A，5(20)A，10(40)A，15(60)A，20(80)A，30(100)A •启动电流：0.5%IN，IN为电能表的额定电流
2．单相电能表的使用方法
（1）正确选择量程
选择电能表量程时，应使电能表额定电压与负载额定电压相符，电能表额定电流应大于或等于负载的最大电流。

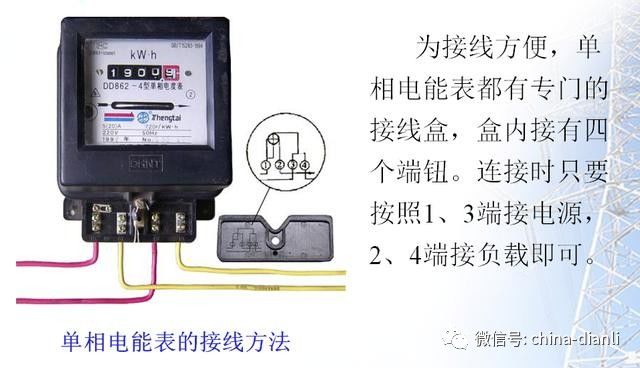

（2）正确接线
发电机端守则：
电流线圈与负载串联；
电压线圈与负载并联；
两线圈的发电机端应接电源的同一极性端
![]()
（3）电能表的读数
对直接接入电路的电能表，以及与所标明的互感器配套使用的电能表，都可以直接从电能表上读取被测电能。
当电能表上标有“10×kW·h”，或“100×kW·h”字样时，应将表的读数乘以10或100倍，才是被测电能的实际值。
（4）电能表的安装要求
1）与配电装置装在一处，并安装在专门的电表箱内。
2）应安装在配电装置的左方或下方。安装高度应在0.6～1.8m范围内。
3）要安装在干燥、无振动和无腐蚀气体的场所。
4）不同电价的用电线路应分别装表，同一电价的用电线路应合并装表。
5）电能表安装要牢固垂直。

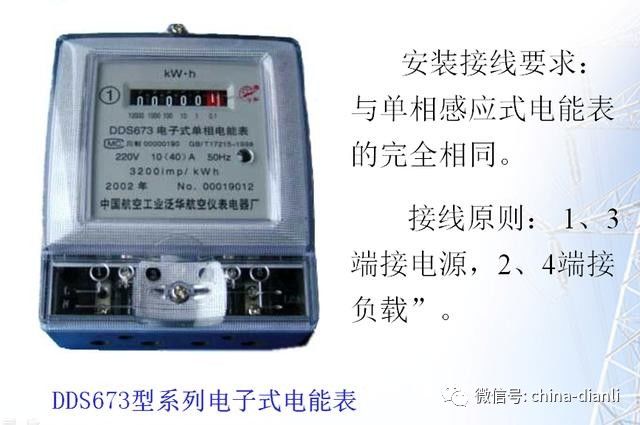

二、DDS673型单相电子式电能表
DDS673型系列电子式单相电能表采用了专用大规模集成电路，增加了防干扰措施；在结构方面采用阻燃材料作表壳、带步进电动机的机械计度器记录电量，结构简单、小巧轻便、牢固耐用，操作使用简单、方便。
![]()

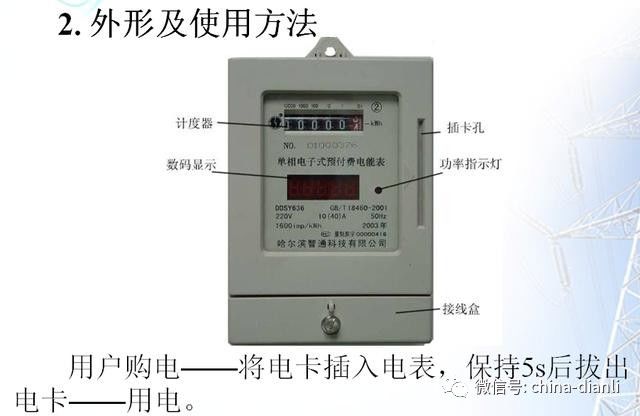

三、单相电子式预付费（IC卡）电能表
单相电子式预付费（IC卡）电能表的用途是计量额定频率为50Hz的交流单相有功电能并实现电量预购功能。
供电部门可通过计算机售电管理系统对用户预购电量、预置等，并经电卡传递给电能表。该电能表具有自动计算用户消耗电量、停电时表内数据自动保护、电能表具有最大负荷控制功能。
1. 工作原理
单相电子式预付费电能表具有两个功能系统：测量系统和单片机处理系统。测量系统实际上就是一块单相电子式电能表。
工作原理：由分压器完成电压取样，由取样电阻完成电流取样，取样后的电压电流信号由乘法器转换为功率信号，经U／f变换后，由步进电机驱动计度器工作，并将脉冲信号输入单片机系统。
![]()
隐显状态：用户拔下电卡约30s后。
常显状态：当电表电量小于10kW·h时，电表转为常显状态，提醒用户电量已剩余不多。
断电报警：当用户电量剩至5kW·h时，电能表断电报警。
![]()
![]()
![]()
![]()
