这个电子灭蝇器简单易制，对一切飞到灭蝇器电网上的苍蝇，均能歼灭。
原理分析：

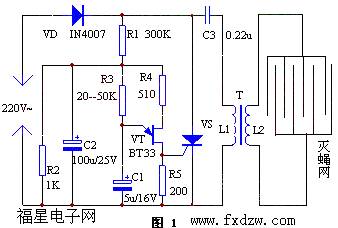

该装置电路如图1所示。整个装置直接由220V市电经整流后供电。R3、R4、R5、C1和双基极二极管组成张驰振荡器，其输出脉冲信号用于控制可控硅的导通和关断。不可控硅处于关断状态，市电经VD整流再经R6和L1的等效电阻向C3充电。当VS被触发导通后，C3上的电荷经导通的可控硅和L1的等效电阻迅速放电。当放电电流过零时，可控硅又自动关断。如此反复循环，在变压器的次级L2就获得了高压脉冲电压，这一电压加在由许多等距离金属丝组成的电网上，电网下设有诱饵，苍蝇嗅到诱饵而来，着落时触及电网而被电死，死蝇从网距空间自动下落，达到自动灭蝇的效果。
![]()
器件选择：
编号 | 名称 | 型号 | 数量 |
R1 | 金属膜电阻 | 300K | 1 |
R2 | 金属膜电阻 | 1K | 1 |
R3 | 金属膜电阻 | 20-50K | 1 |
R4 | 金属膜电阻 | 510Ω | 1 |
R5 | 金属膜电阻 | 200AΩ | 1 |
C1 | 电解电容 | 100u/25V | 1 |
C2 | 电解电容 | 5u/16V | 1 |
C3 | 金属纸介电容 | 0.22u/400V | 1 |
VD | 整流二极管 | IN4007A | 1 |
VS | 可控硅 | 1A/400V | 1 |
VT | 双基极二极管 | BT33 | 1 |
T | 开关变压器 | 自制 | 1 |
