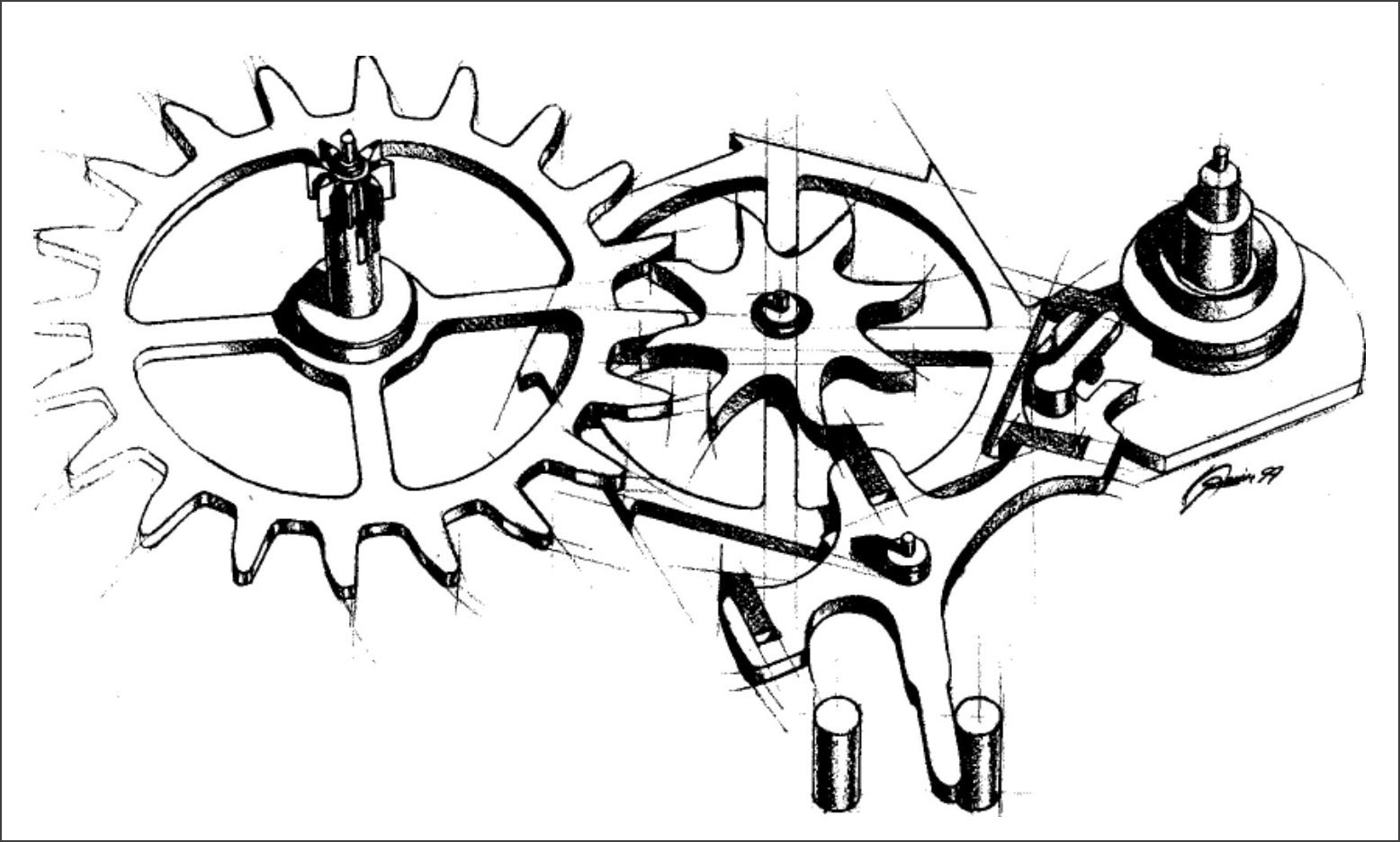

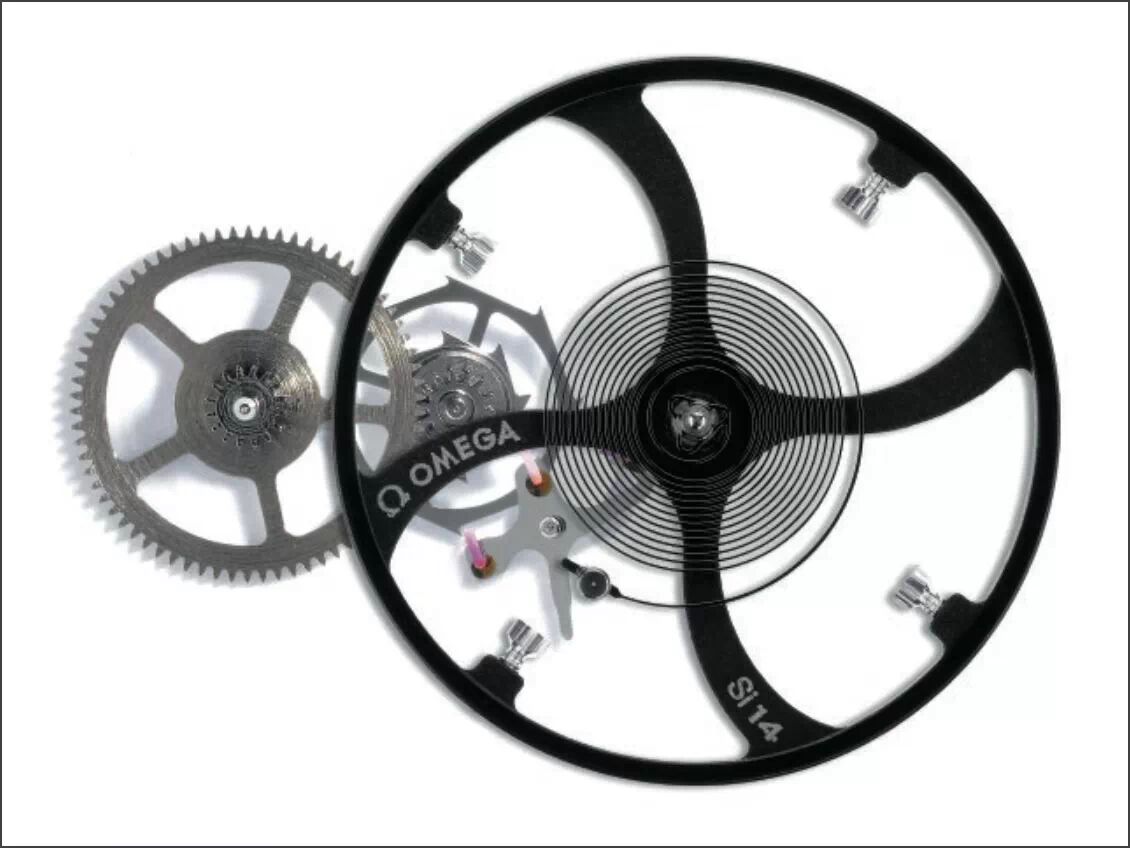

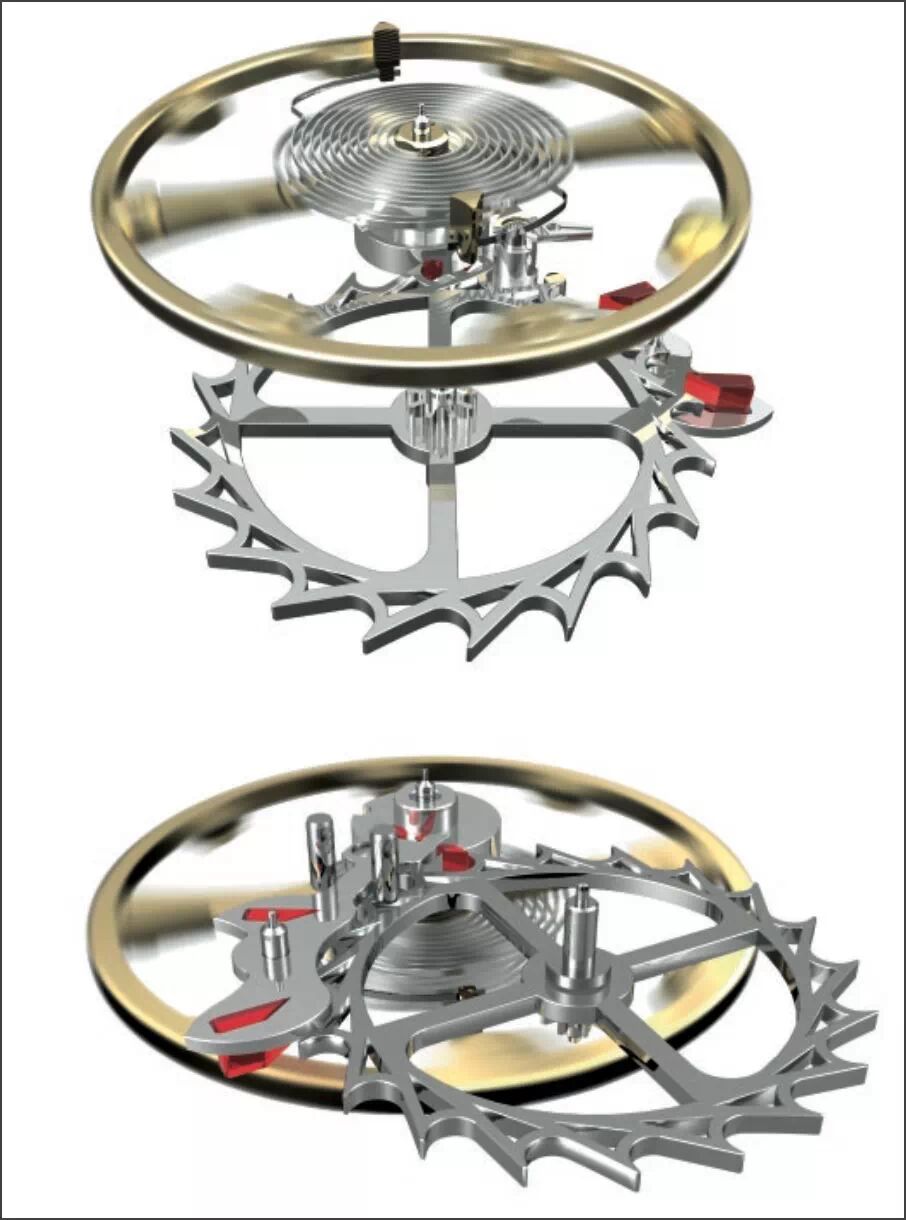

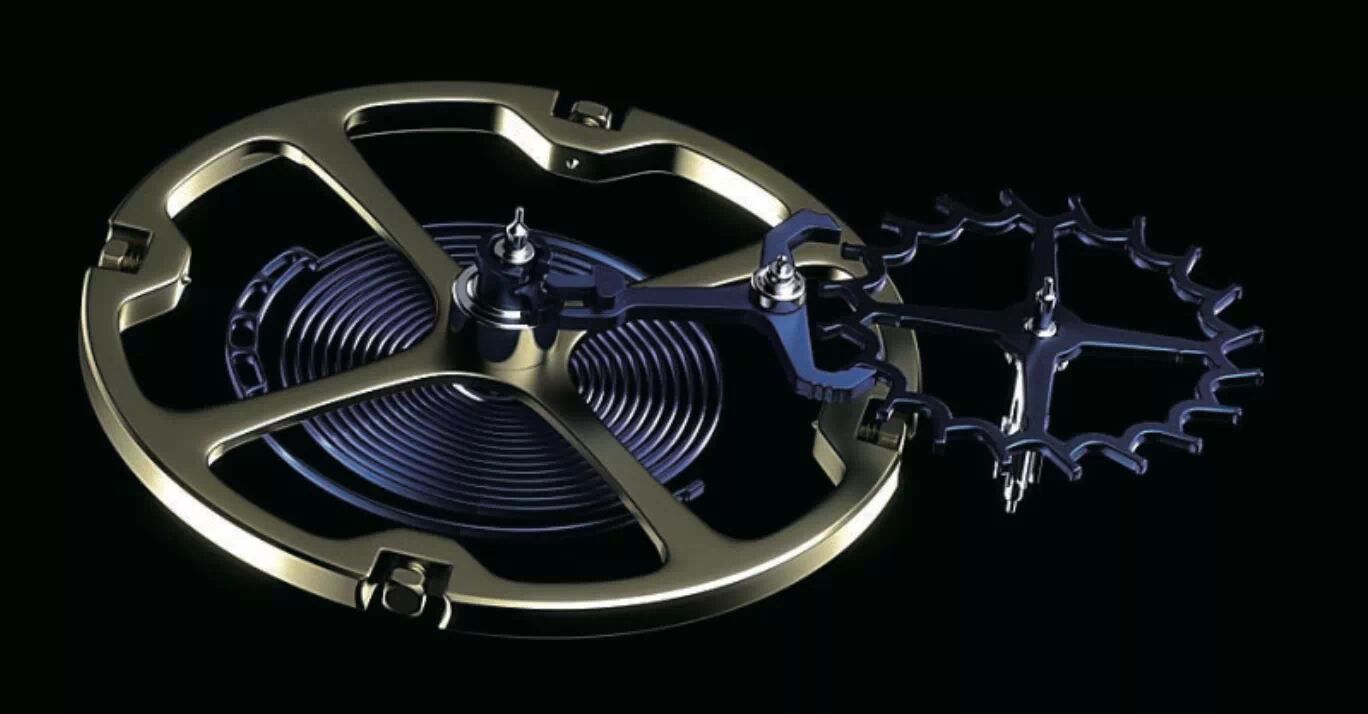

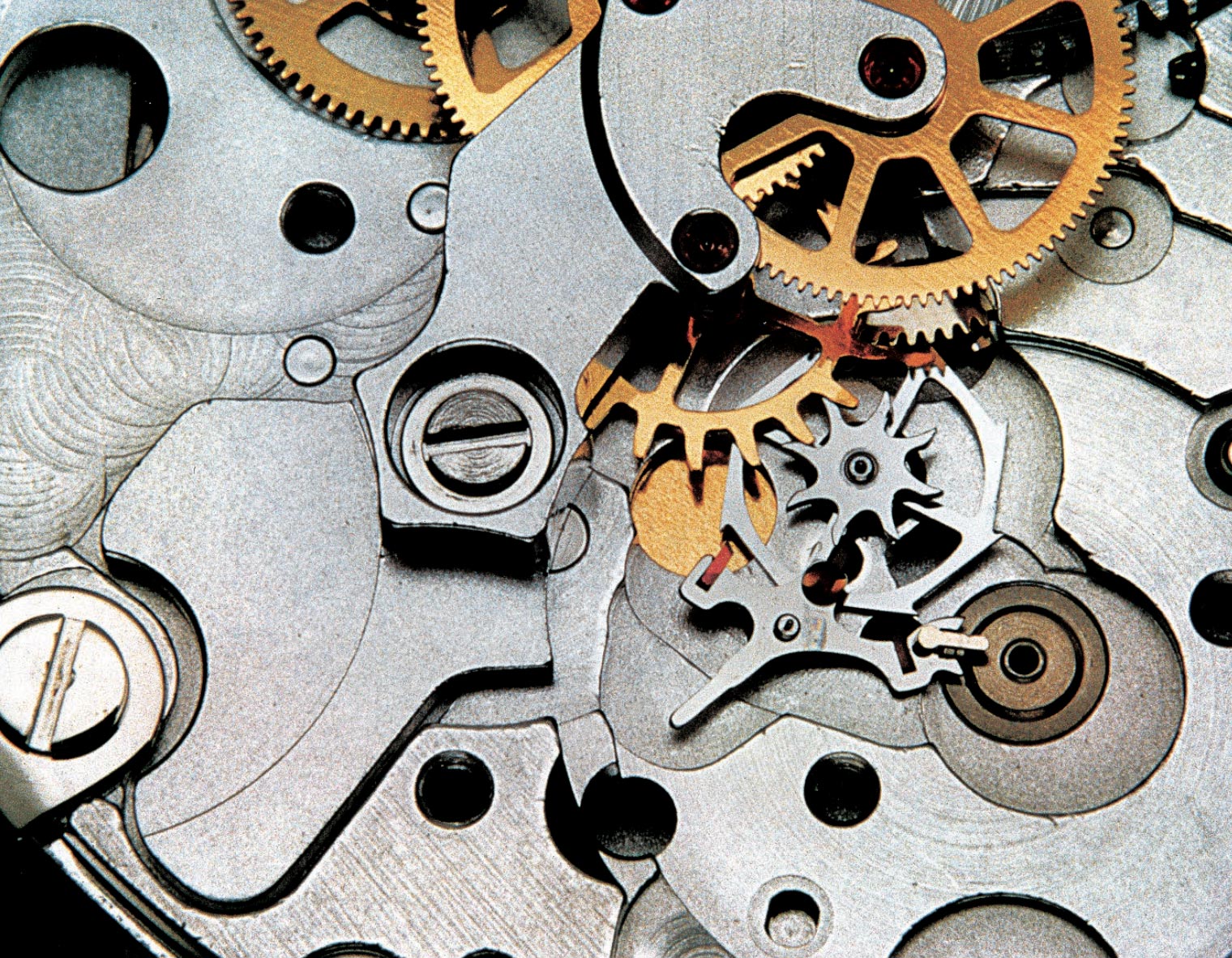

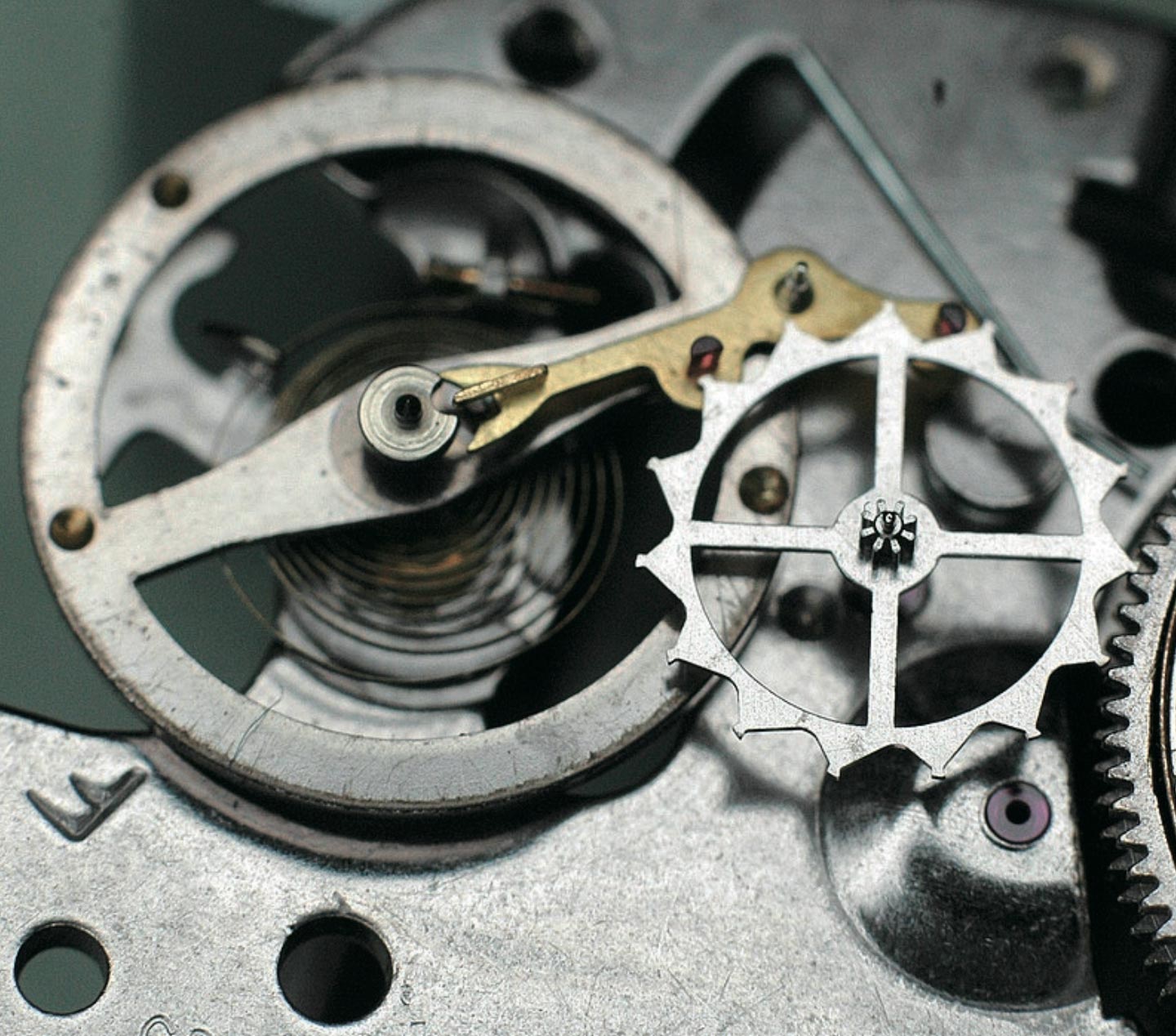

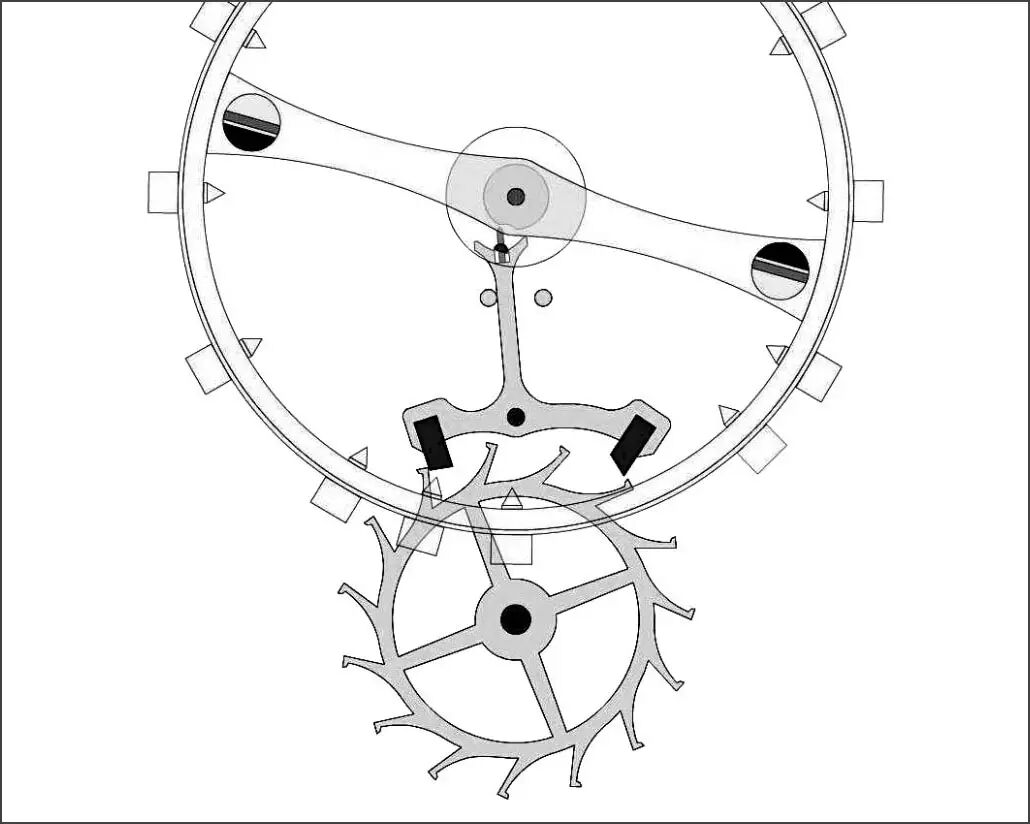

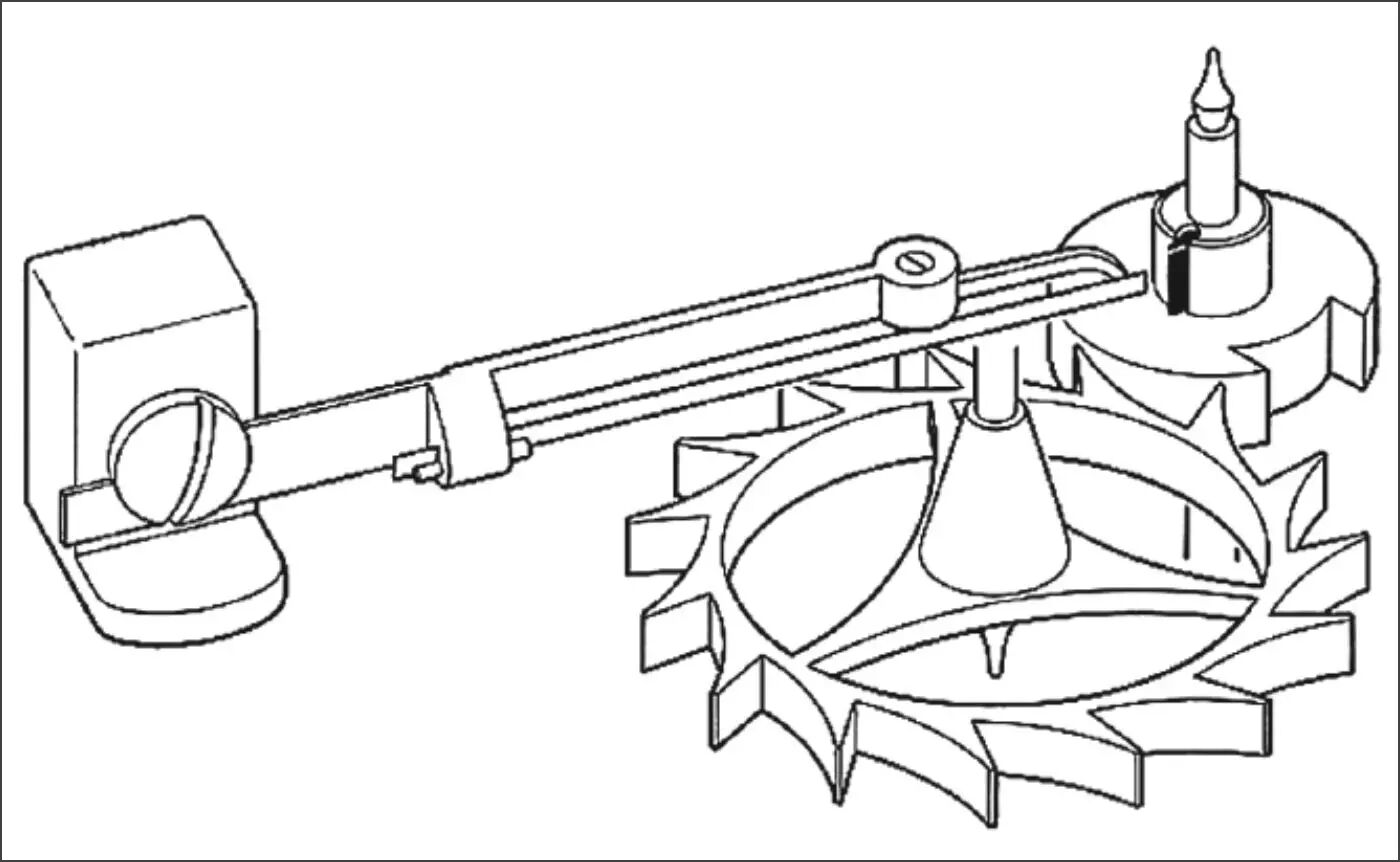

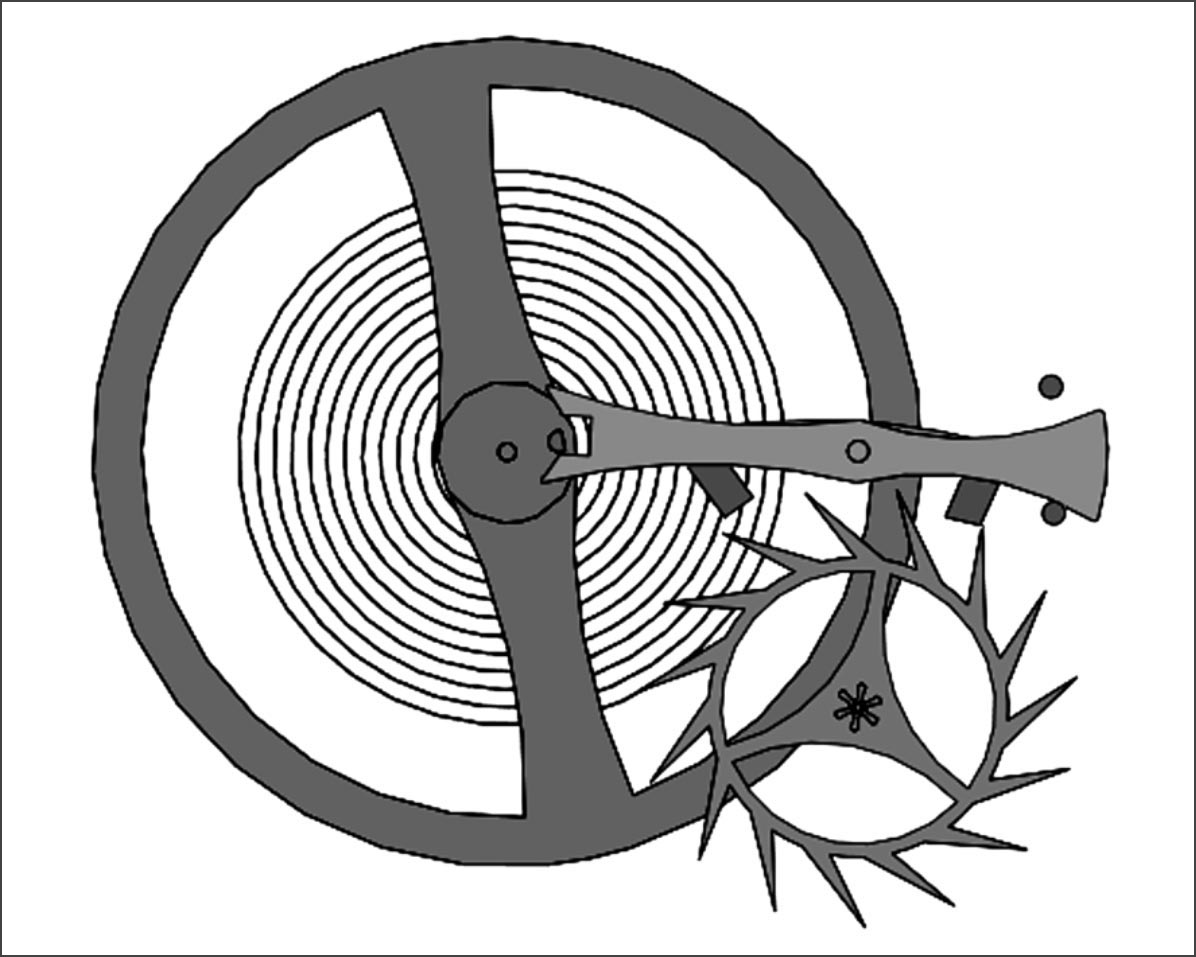

杠杆式擒纵机构是分离式的擒纵机构,从而使手表或时钟的计时完全免于来自擒纵机构的干扰。杠杆式擒纵机构是由英国制表师Thomas Mudge在1750年发明的,后来经过了包括Breguet和Massey在内的制表师们开发,被应用到大多数机械手表、怀表和许多小型机械钟(非摆钟)里。 英国制表师使用英式杠杆式擒纵机构(English lever escapement),其中杠杆与摆轮成直角。随后,瑞士和美国的制表师使用内联杠杆式擒纵机构(Inline lever escapement),顾名思义,摆轮与擒纵轮之间的杠杆是内联的,这是现代手表所使用的杠杆式擒纵机构,也被称为瑞士杠杆式擒纵机构。

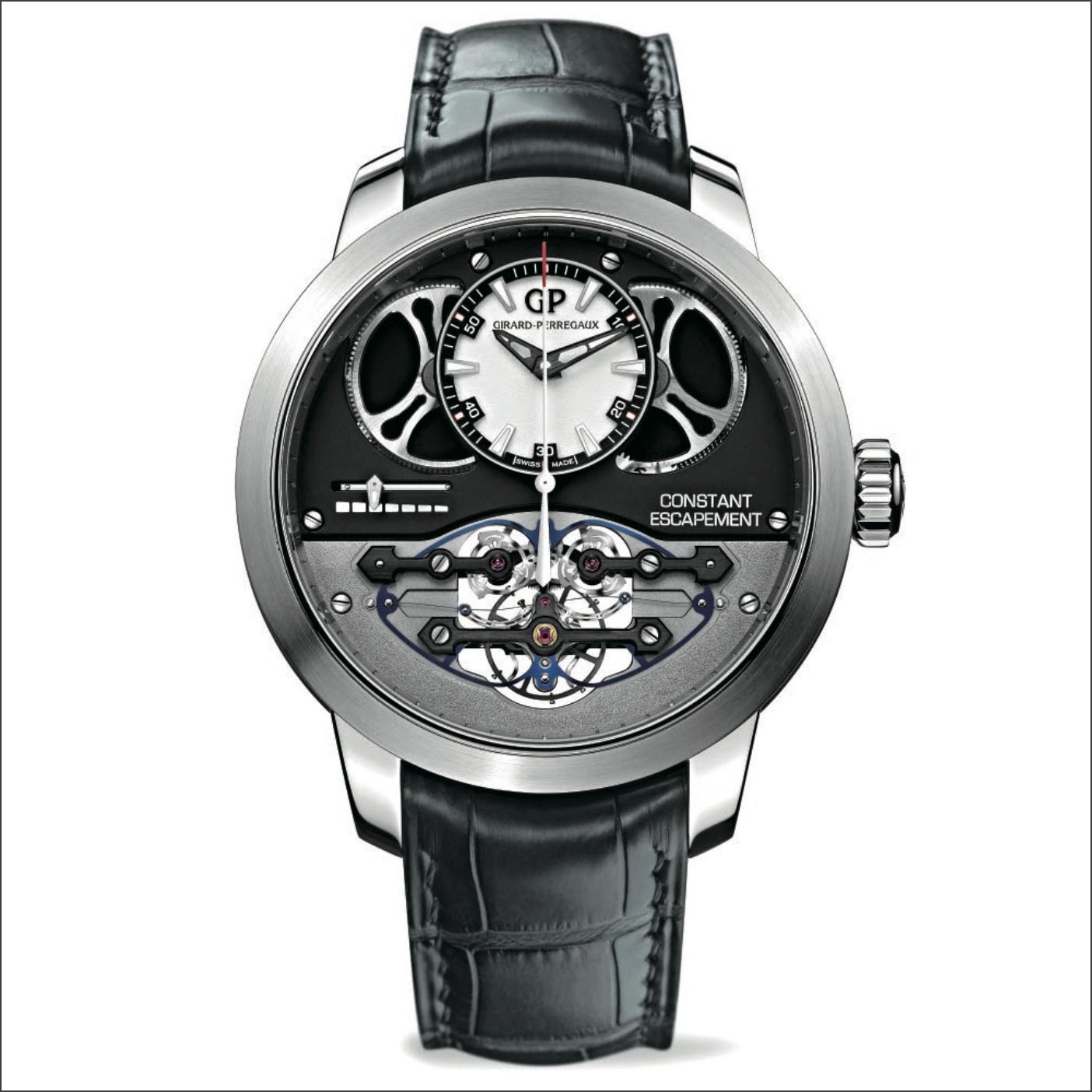

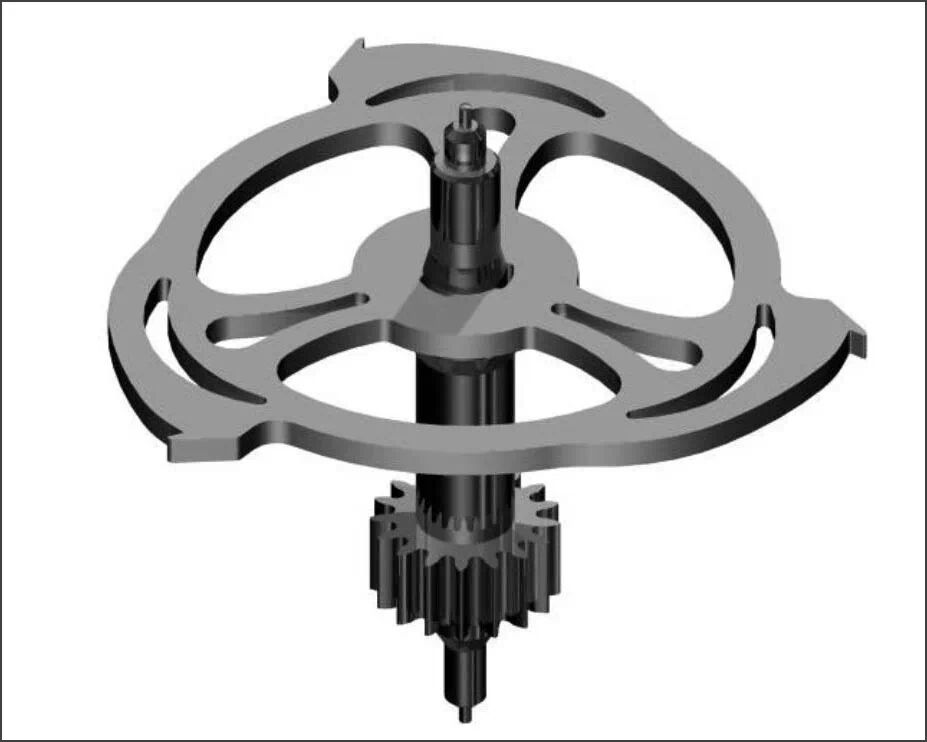

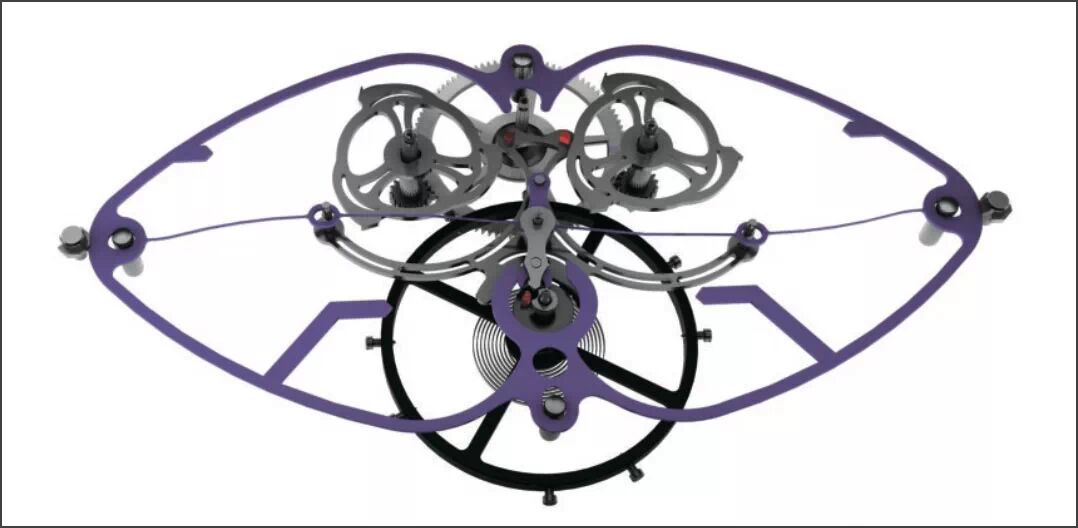

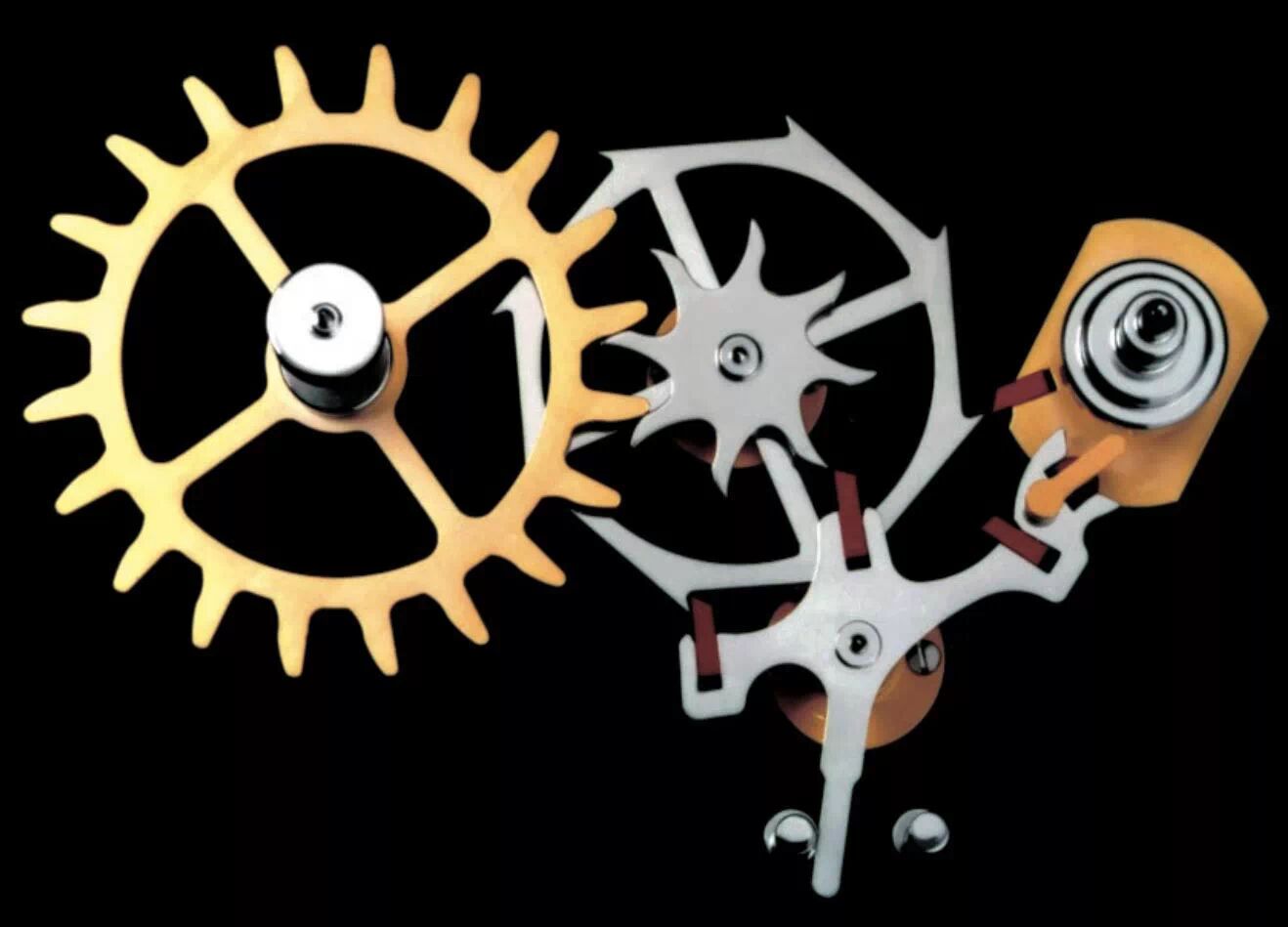

恒定动力擒纵机构的两个擒纵轮轮齿与瑞士杠杆式擒纵机构的擒纵轮齿大相径庭,3赫兹频率的擒纵轮只有三齿。恒定动力擒纵机构对称的结构将动力集中平衡于摆轮的中心,令摆轮可以完全顺畅地转动。游丝两端固定于框架上,而游丝及框架是由一块硅晶体一体成形,这结构可以使动力接触点准确接合,令游丝弯向另一边。GIRARD-PERREGAUX(芝柏)与瑞士纳沙泰尔的Swiss Electronics and Micro-engineering Centre合作,双方的制表师及物理学家经过复杂的计算程序,确定游丝的特性及影响弯曲点的因素,最后决定以一体成形技术制作,令游丝仿如浮在空气中振动,除了推动及收缩的一刻,基本上没有摩擦发生,令游丝直接将动力回送至摆轮。以往的恒定动力技术大多数只能在一段时间内提供总动力平均数值,但GIRARD-PERREGAUX(芝柏)的恒定动力擒纵机构名副其实,真正做到实时连续不断的提供稳定动力。
双轮擒纵机构Direct impulse escapement

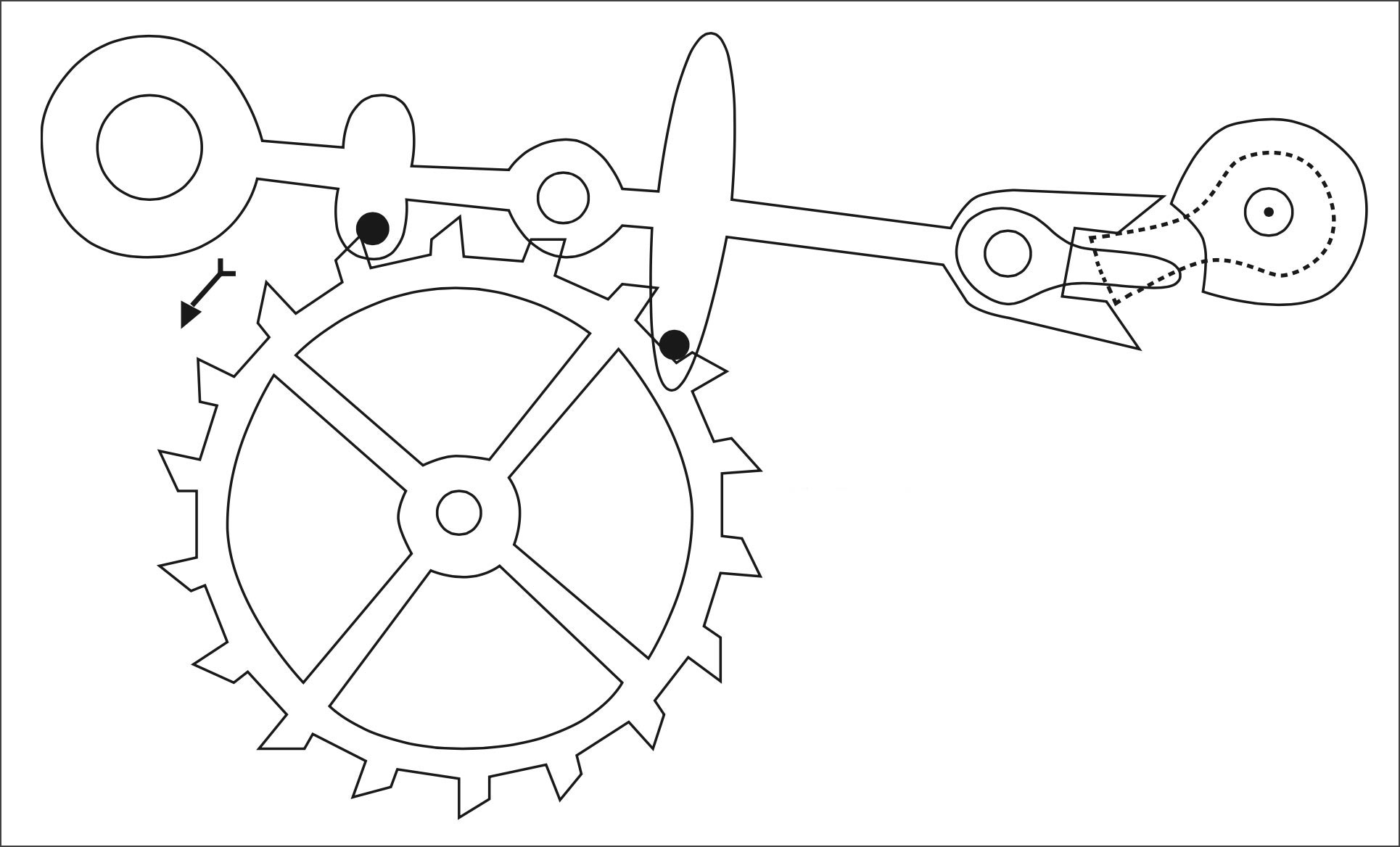

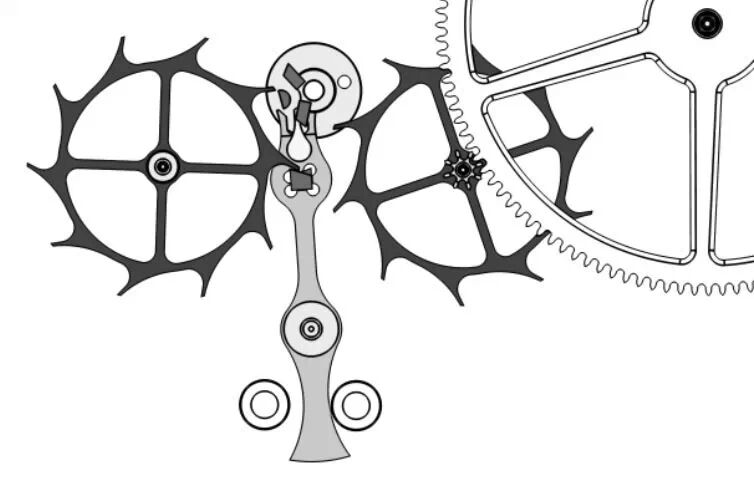

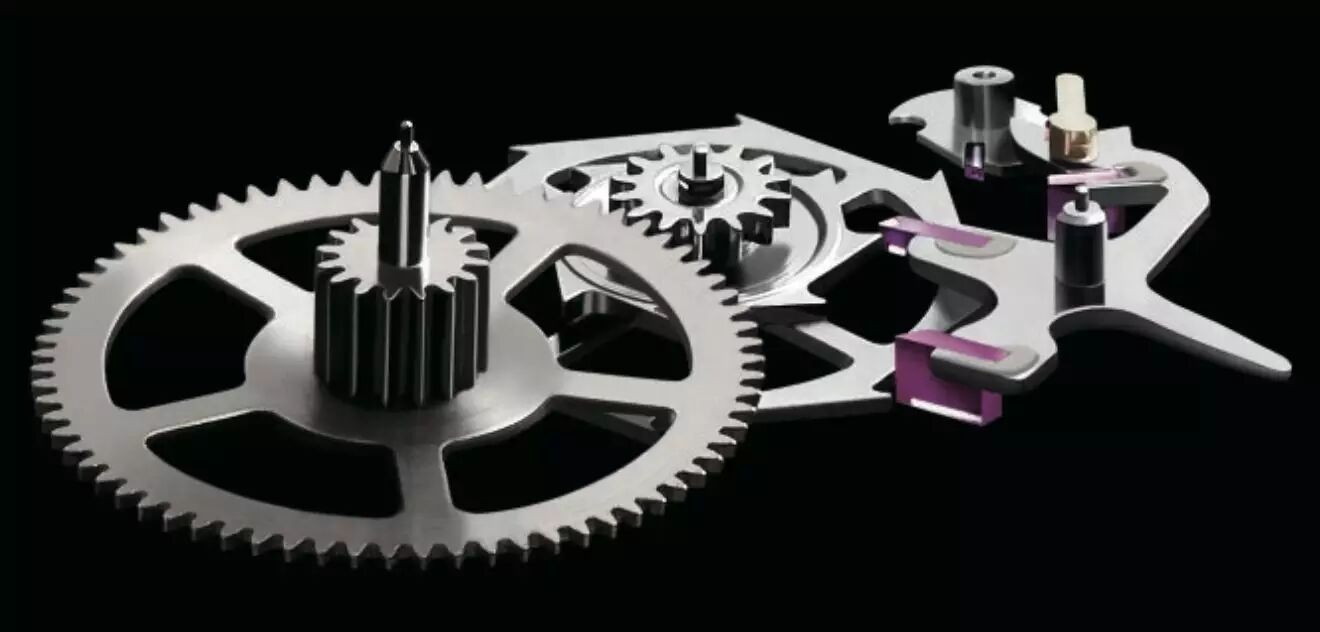

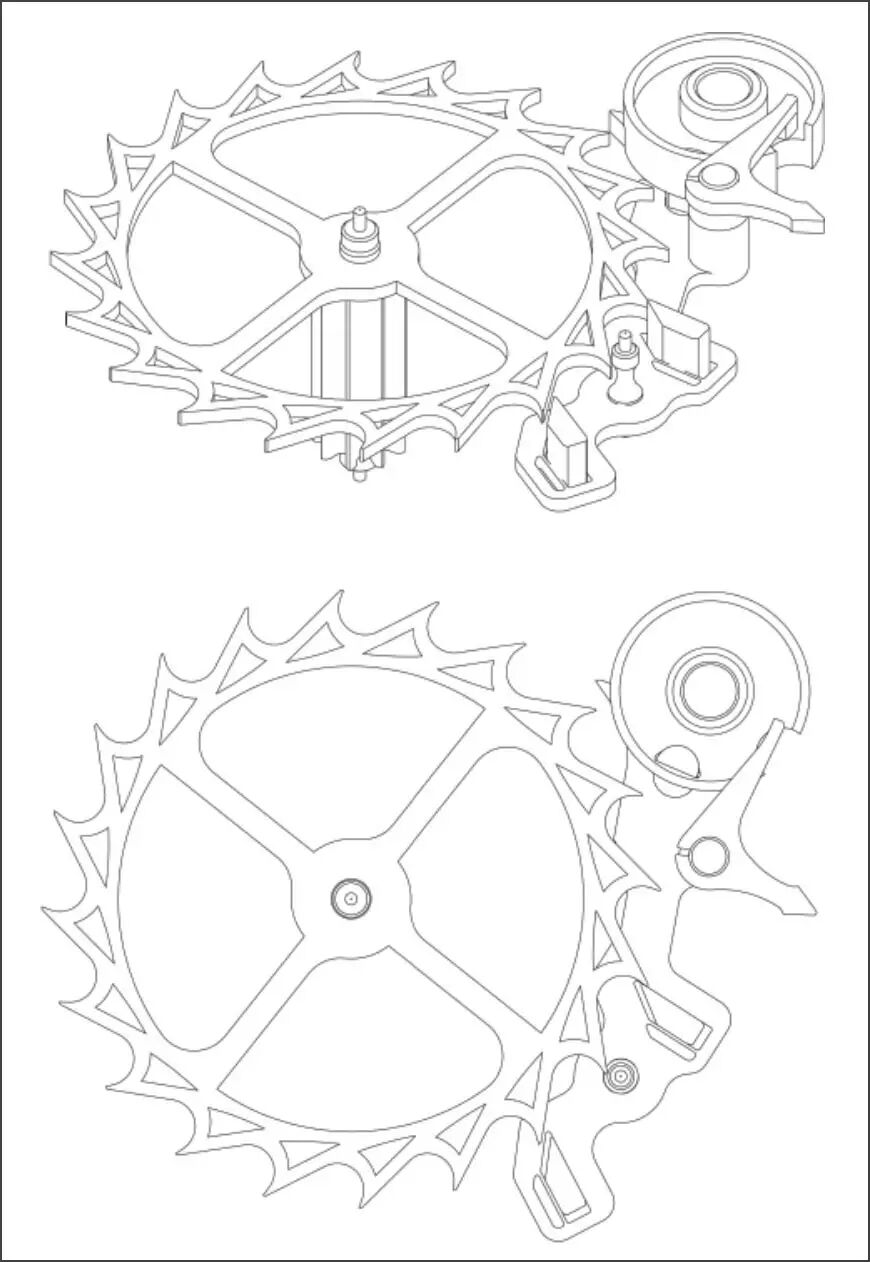

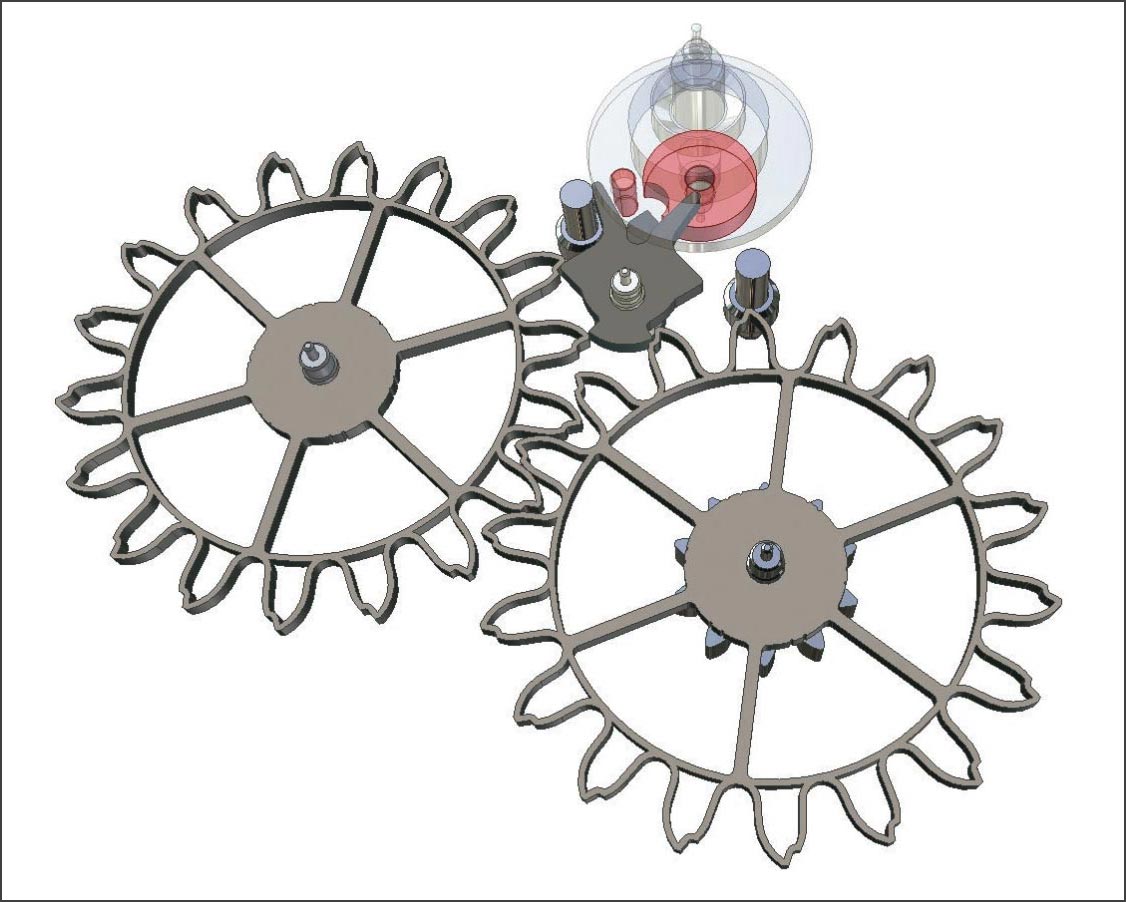

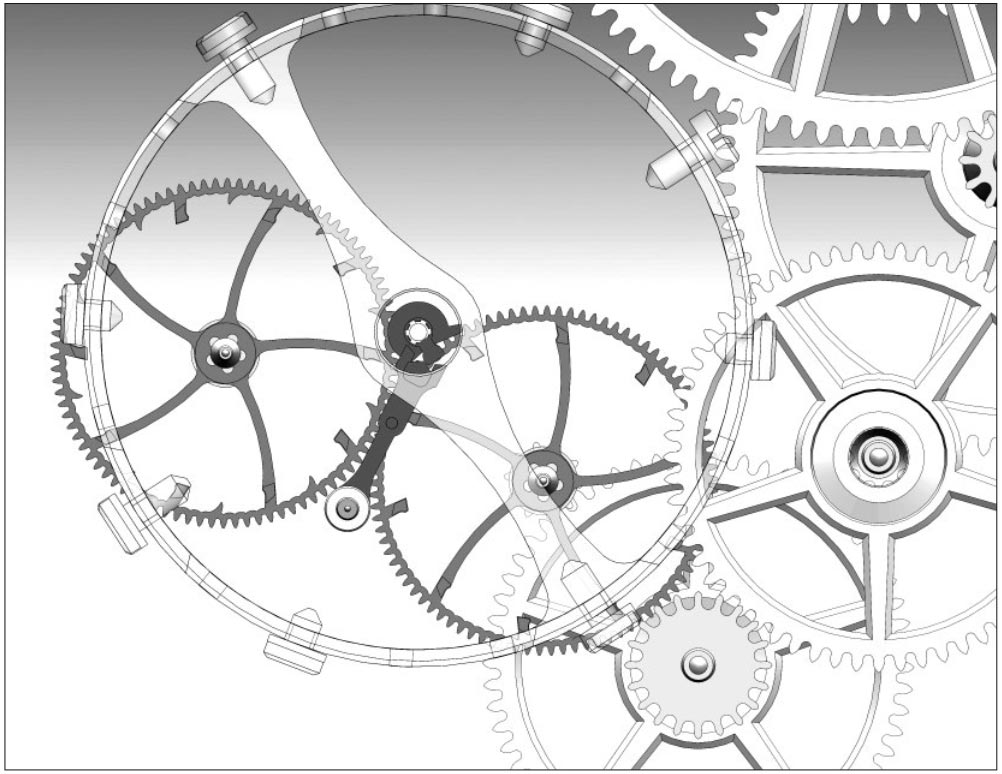

VOUTILAINEN的双轮擒纵机构示意图
Kari Voutilainen是当今最著名的独立制表师之一。2011年巴塞尔国际钟表珠宝展上呈现的Vingt-8腕表无疑是对于制表师Kari Voutilainen制表理念的特殊表达。Vingt-8腕表的自制机芯是由VOUTILAINEN工作室自行设计、装配和打磨装饰的,其中搭载了一个非常大的摆轮,完美地将手表控制在严格的误差范围内,并且采用了非常特殊的摆轮游丝系统:游丝外部是典型的宝玑末端曲线,内部则是小有名气的Grossmann曲线。

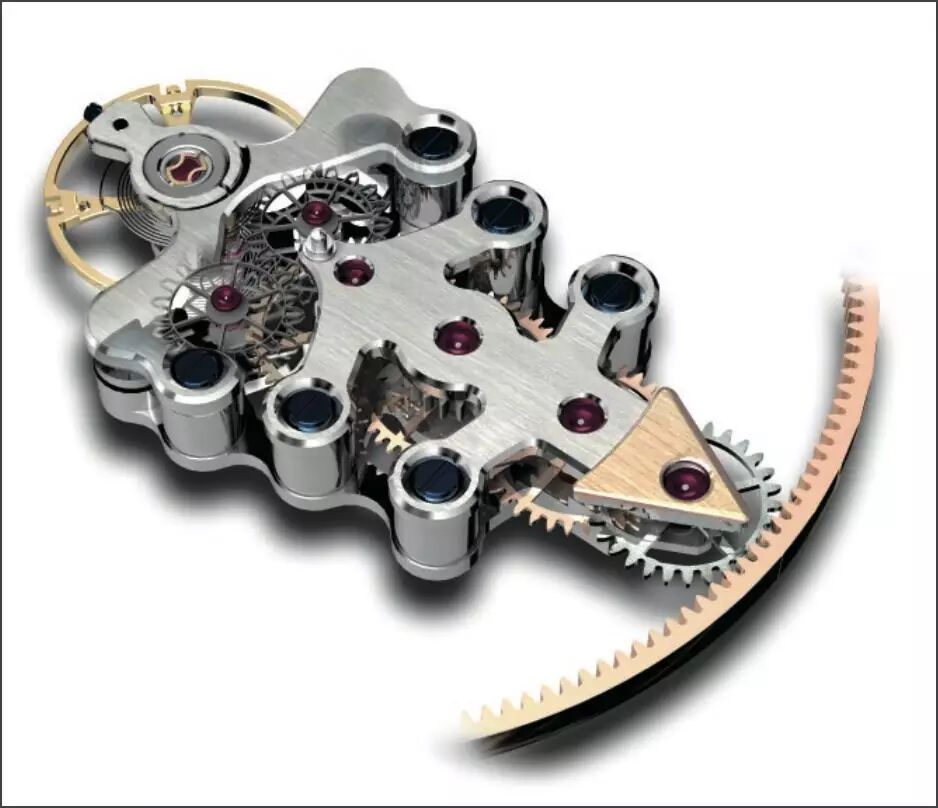

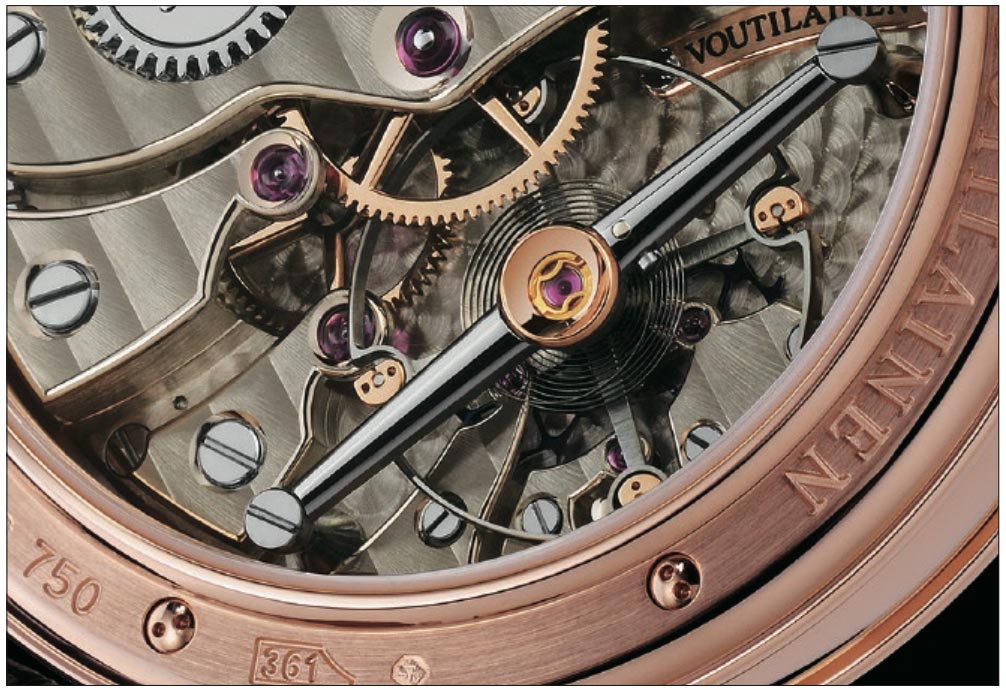

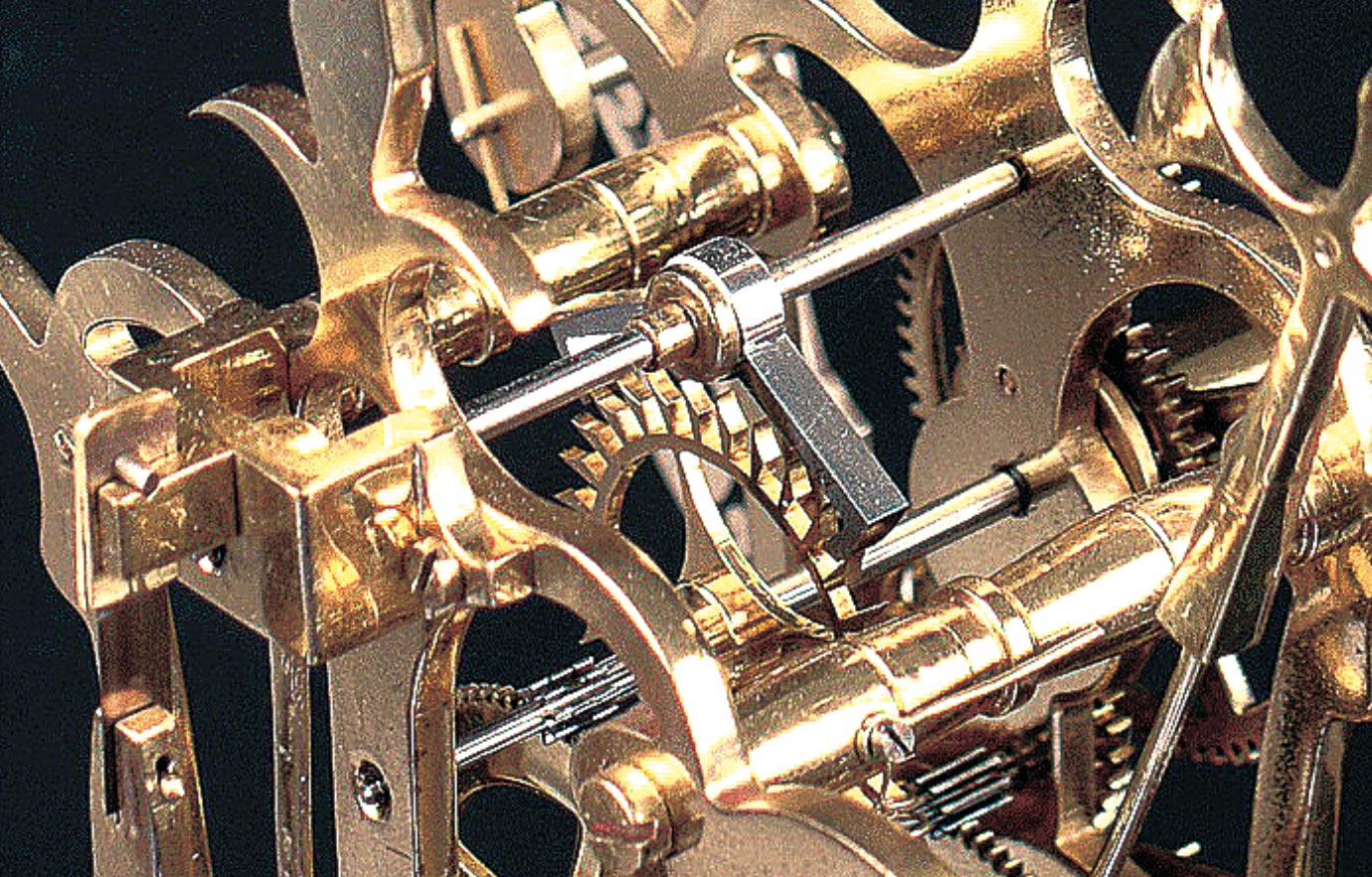

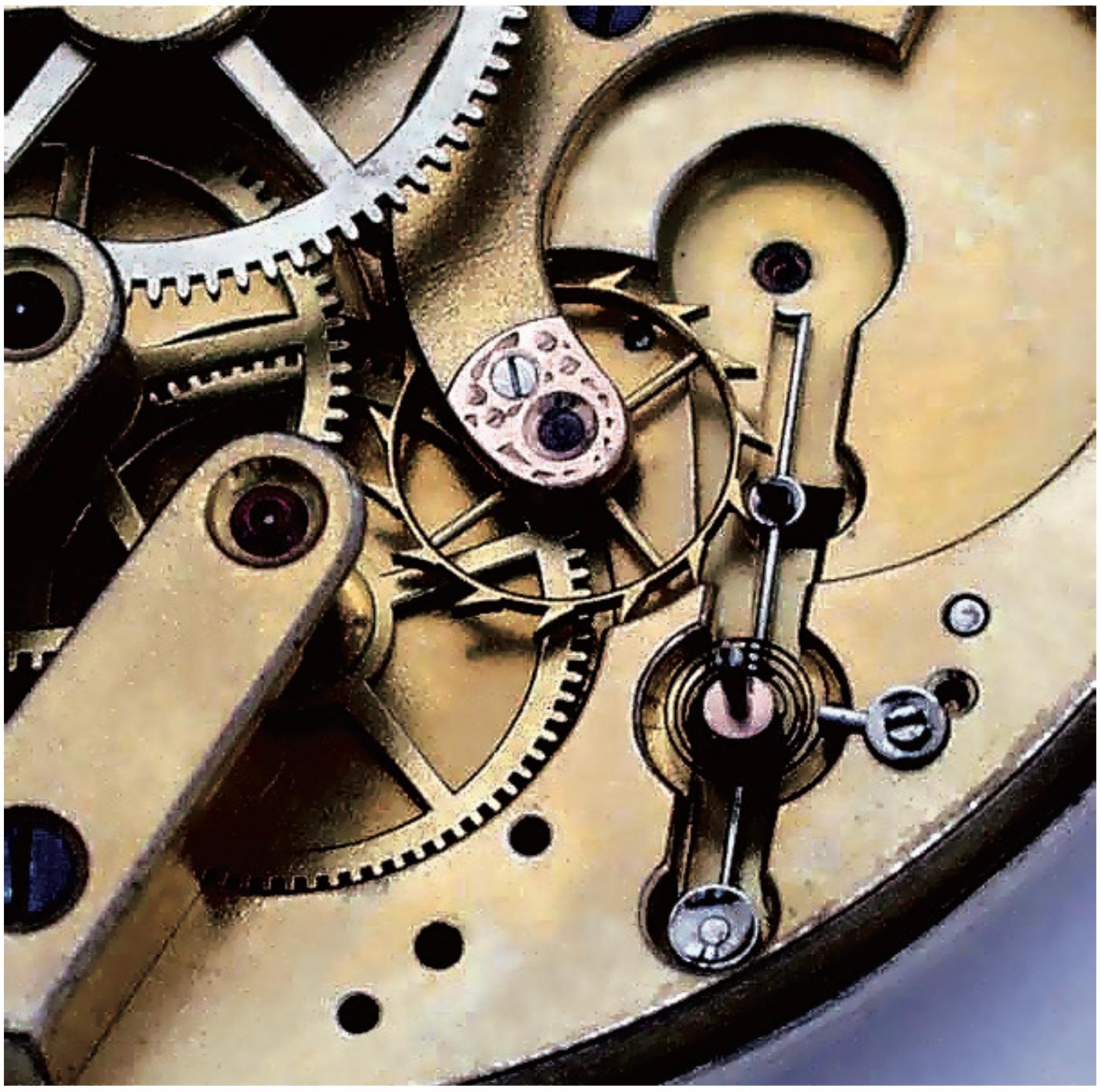

搭载了双轮擒纵机构的Vingt-8机芯

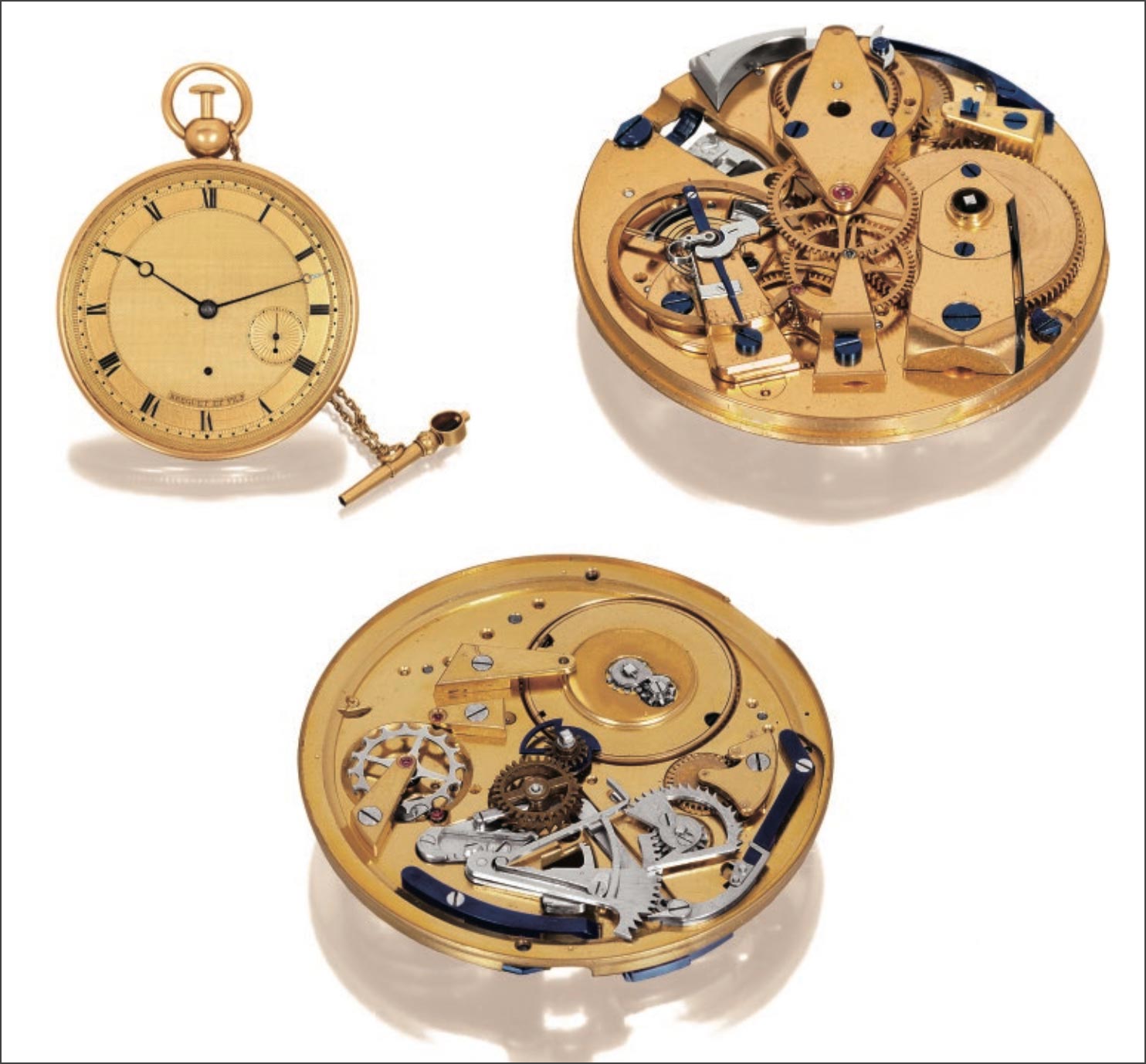

Kari Breguet)在18世纪发明的“自然擒纵机构(natural escapement)”,设计出双轮擒纵机构。宝玑自然擒纵机构的两个擒纵轮交替作用于连接摆轴的两个小部件,直接给予摆轮动力,同样双轮擒纵机构通过冲击圆盘和冲击宝石给予摆轮最直接的冲击力,并且KariVoutilainen改造了宝玑自然擒纵机构中的两个擒纵轮之间的杠杆造型,增加了效率。比起传统的杠杆式擒纵机构,双轮擒纵机构所需的能量要少30%-40%。

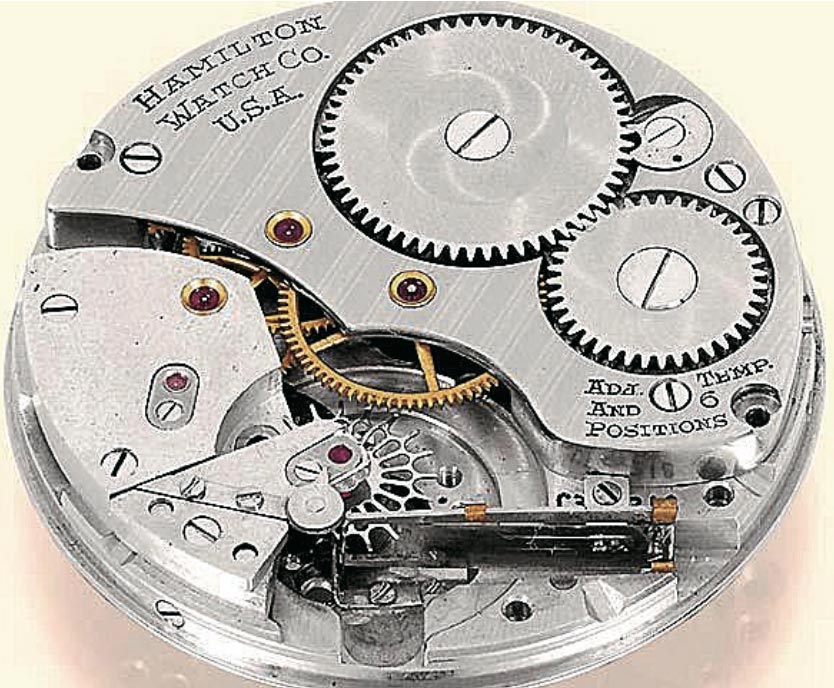

搭载了Clifford Magnetic Escapement磁性擒纵的HAMILTON(汉米尔顿)Cal.992B机芯

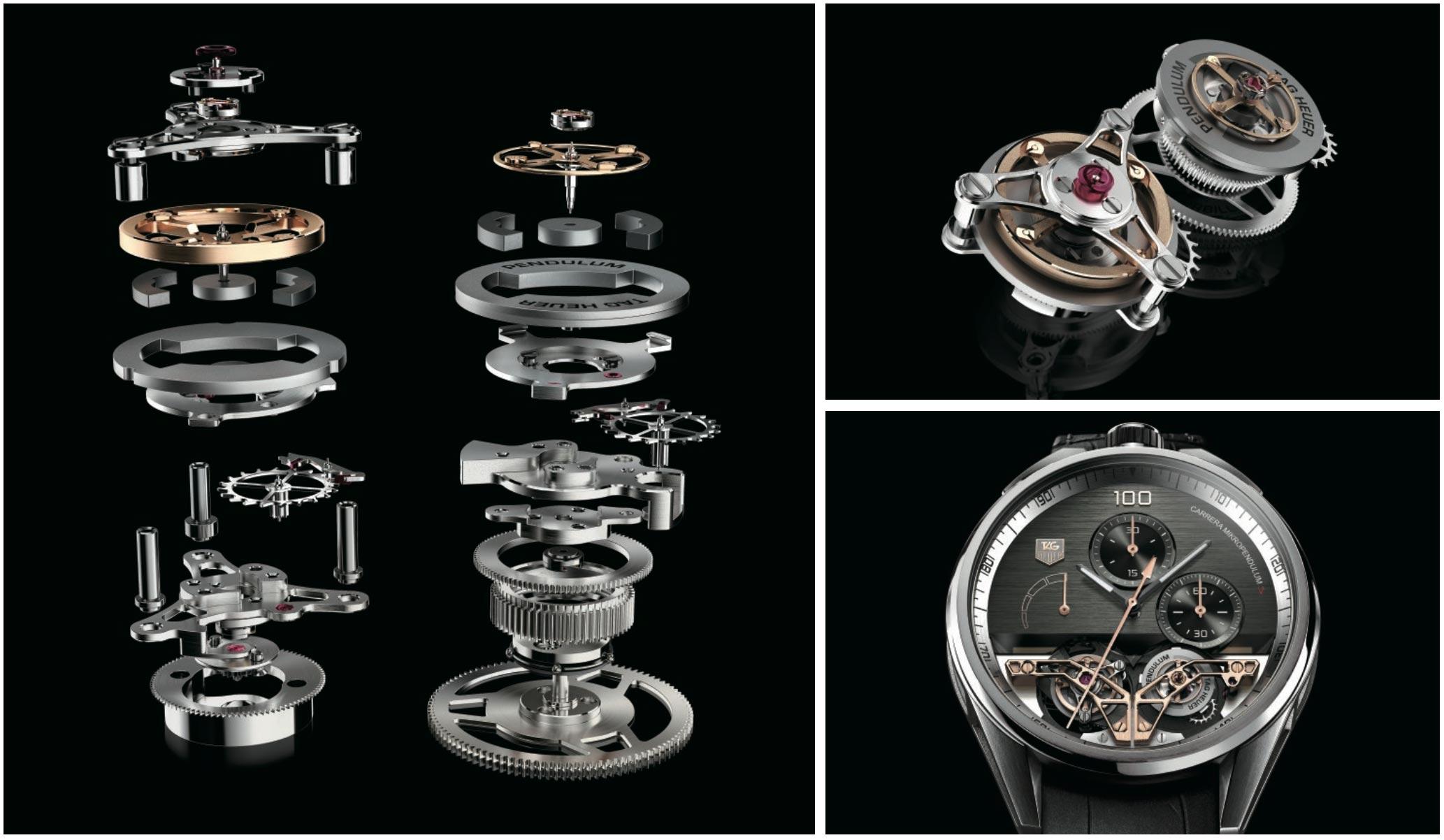

TAG HEUER(豪雅)创造出的Pendulum是由磁石取代传统使用的发条。整组装置形成谐振器.磁场由四片高性能磁石组成,以精密几何运算形成三维控制,由此产生摆轮振荡必要的线性反作用力矩.Pendulum的振荡期,可抵抗来自外力干扰的变化。这种革命性振荡器的机芯,完全机械式,没有任何电子或驱动器,四片磁石产生的恒定磁场可以维持几十年之久。
