【梦圆谈技】数字万用表的使用方法

2021-02-08 10:40:45

点击开尔瑞科技,让我们一起感应科技,读取未来

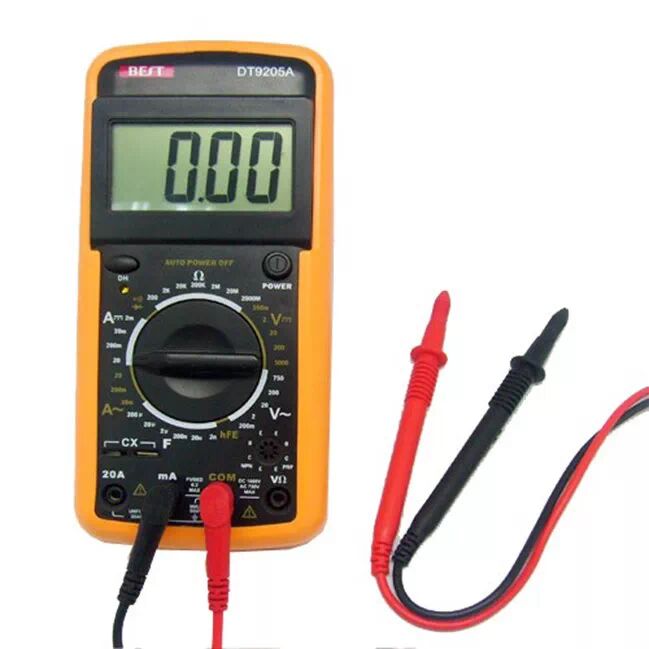

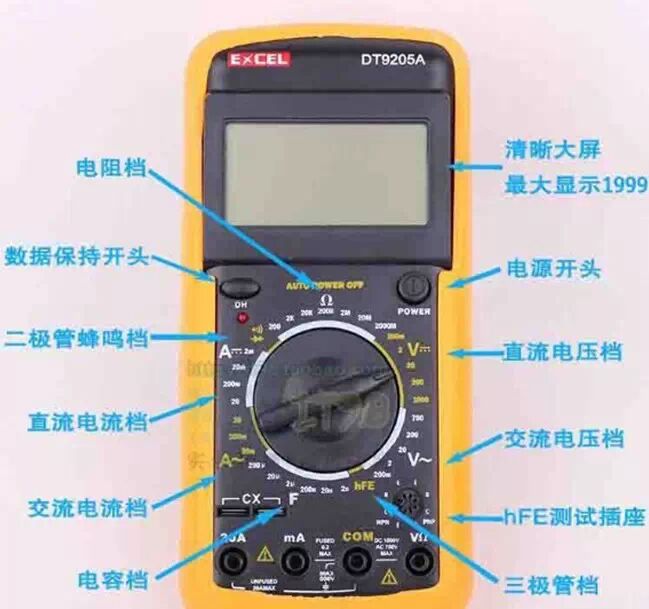

图1万用表功能图

1 引言

数字万用表:一种多用途电子测量仪器,一般包含安培计、电压表、欧姆计等功能,有时也称为万用计、多用计、多用电表,或三用电表。我们用数字万用表测量时需要明白其测量的原理,方法,从而理解性的记忆。本文介绍了万用表用的最多的几种测量包括:电阻的测量;直流、交流电压的测量;直流、交流电流的测量;二极管的测量;三极管的测量。

2 元件测量

2.1 电阻的测量

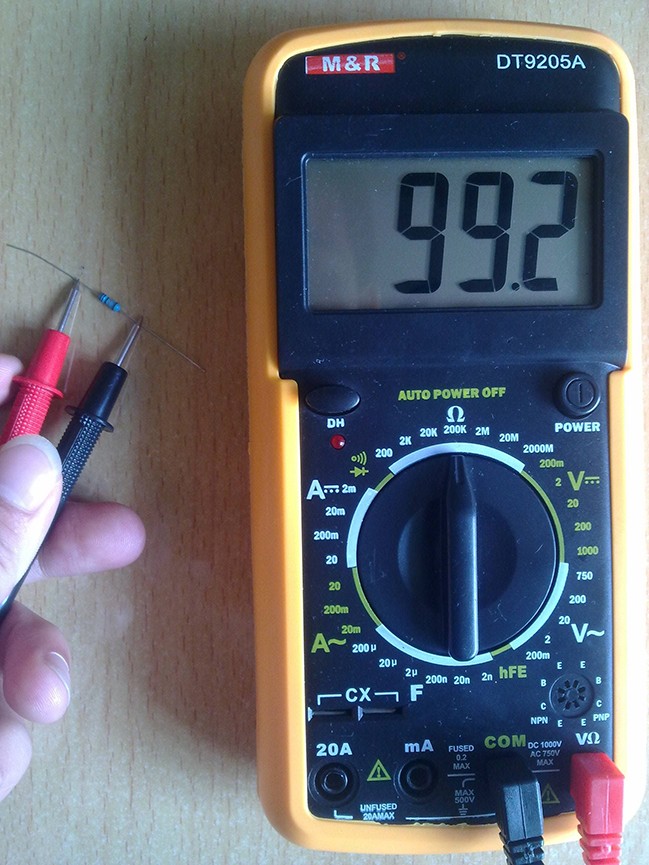

图1 测电阻

1)测量步骤

l 首先红表笔插入VΩ孔黑表笔插入COM

l 量程旋钮打到“Ω”量程档适当位置

l 分别用红黑表笔接到电阻两端金属部分

l 读出显示屏上显示的数据

2)注意

l 量程的选择和转换。量程选小了显示屏上会显示1.此时应换用较之大的量程;反之,量程选大了的话,显示屏上会显示一个接近于0的数,此时应换用较之小的量程。

l 如何读数?显示屏上显示的数字再加上边档位选择的单位就是它的读数。要提醒的是在“200”档时单位是“Ω”,在“2k~200k” 档时单位是“kΩ”,在“2M~2000M”档时单“M”

l 如果被测电阻值超出所选择量程的最大值,将显示过量程“1,应选择更高的量程,对于大于1MΩ或更高的电阻,要几秒钟后读数才能稳定,这是正常的.

l 当没有连接好时,例如开路情况,仪表显示为“1

l 当检查被测线路的阻抗时,要保证移开被测线路中的所有电源,所有电容放电.被测线路中,如有电源和储能元件,会影响线路阻抗测试正确性。

l 万用表的200MΩ档位,短路时有10个字,测量一个电阻时,应从测量读数中减去这10个字。如测一个电阻时,显示为101.0,应从101.0中减去10个字.被测元件的实际阻值为100.0100MΩ。

2.2 直流电压的测量

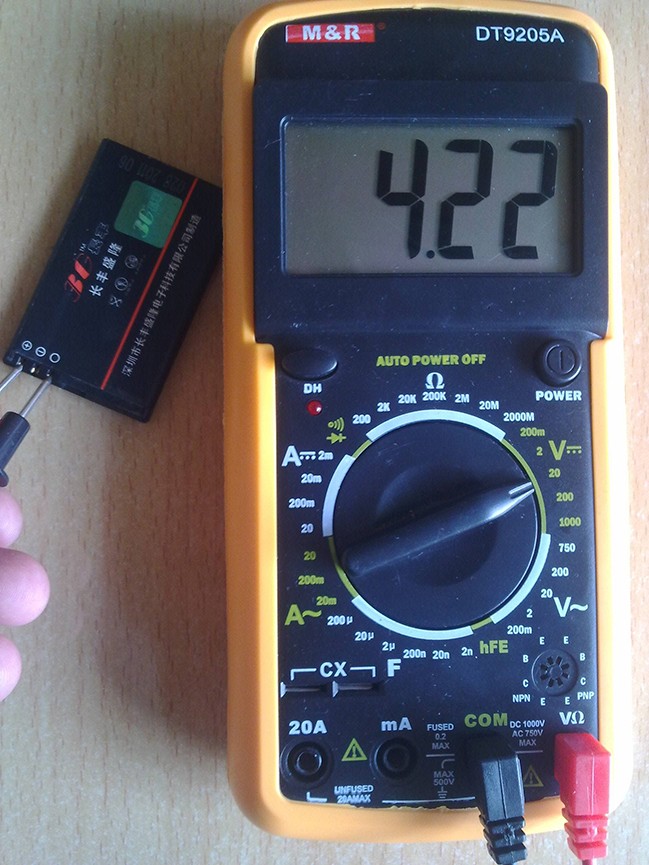

图2 测直流电压

1)测量步骤

l 红表笔插入VΩ孔

l 黑表笔插入COM

l 量程旋钮打到V-V~适当位置

l 读出显示屏上显示的数据

2)注意

l 把旋钮选到比估计值大的量程档(注意:直流档是V-,交流档是V~)接着把表笔接电源或电池两端;保持接触稳定。数值可以直接从显示屏上读取

l 若显示为“1.”,则表明量程太小,那么就要加大量程后再测量。

l 若在数值左边出现“-”,则表明表笔极性与实际电源极性相反,此时红表笔接的是负极。

2.3 交流电压的测量

图3 测交流电压

1)测量步骤

l 红表笔插入VΩ孔

l 黑表笔插入COM

l 量程旋钮打到V-V~适当位置

l 读出显示屏上显示的数据

2)注意

l 表笔插孔与直流电压的测量一样,不过应该将旋钮打到交流档“V~”处所需的量程即可。

l 交流电压无正负之分,测量方法跟前面相同。

l 无论测交流还是直流电压,都要注意人身安全,不要随便用手触摸表笔的金属部分。

l 测试市电时一定要把档位打到750V位置,测量档位一定要比要测试量的电压高,如不了解要测量的电压是多少伏,先用大的档位量,如量的值太小,再慢慢往小档位换。

2.4 直流电流的测量

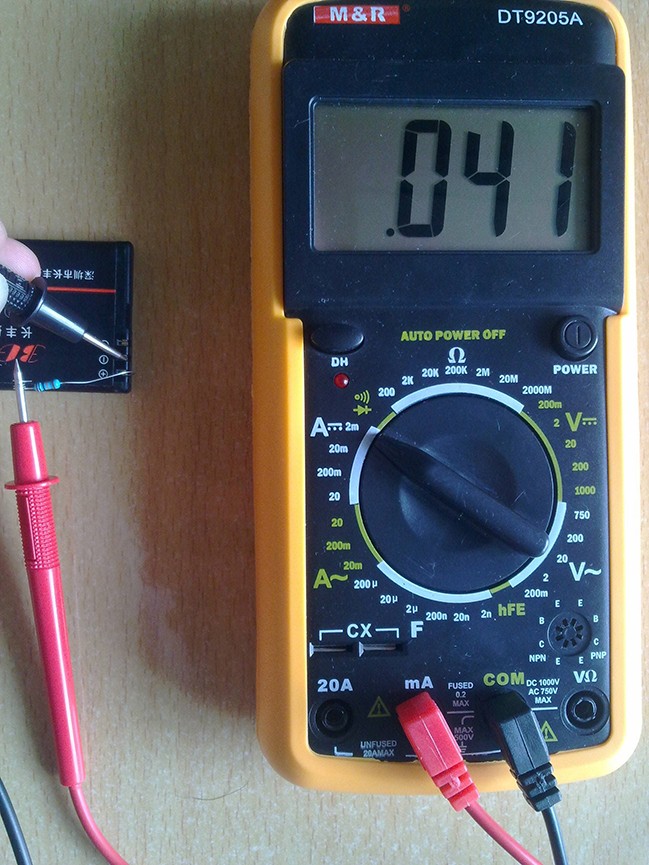

图4 测直流电流

1)测量步骤

l 断开电路

l 黑表笔插入com端口,红表笔插入mA或者20A端口

l 功能旋转开关打至A~(交流)A-(直流),并选择合适的量程

l 断开被测线路,将数字万用表串联入被测线路中,被测线路中电流从一端流入红表笔,经万用表黑表笔流出,再流入被测线路中

l 接通电路

l 读出LCD显示屏数字

2)注意

l 估计电路中电流的大小。若测量大于200mA的电流,则要将红表笔插入“10A”插孔并将旋钮打到直流10A”档;若测量小于200mA的电流,则将红表笔插入200mA”插孔,将旋钮打到直流200mA以内的合适量程。

l 万用表串进电路中,保持稳定,即可读数。若显示为“1.”,那么就要加大量程;如果在数值左边出现“-”,则表明电流从黑表笔流进万用表。部分。

l 其余与交流注意事项大致相同。

2.5 交流电流的测量

图5 测交流电流

1)测量步骤

l 断开电路

l 黑表笔插入com端口,红表笔插入mA或者20A端口

l 功能旋转开关打至A~(交流)A-(直流),并选择合适的量程

l 断开被测线路,将数字万用表串联入被测线路中,被测线路中电流从一端流入红表笔,经万用表黑表笔流出,再流入被测线路中

l 接通电路

l 读出LCD显示屏数字

2)注意

l 测量方法与直流相同,不过档位应该打到交流档位

l 电流测量完毕后应将红笔插回“VΩ”孔,若忘记这一步而直接测电压,哈哈!你的表或电源会在“一缕青烟中上云霄”--报废!

l 如果使用前不知道被测电流范围,将功能开关置于最大量程并逐渐下降.

l 如果显示器只显示“1”,表示过量程,功能开关应置于更高量程.

l 表示最大输入电流为200mA,过量的电流将烧坏保险丝,应再更换,20A量程无保险丝保护,测量时不能超过15.

2.6 电容的测量

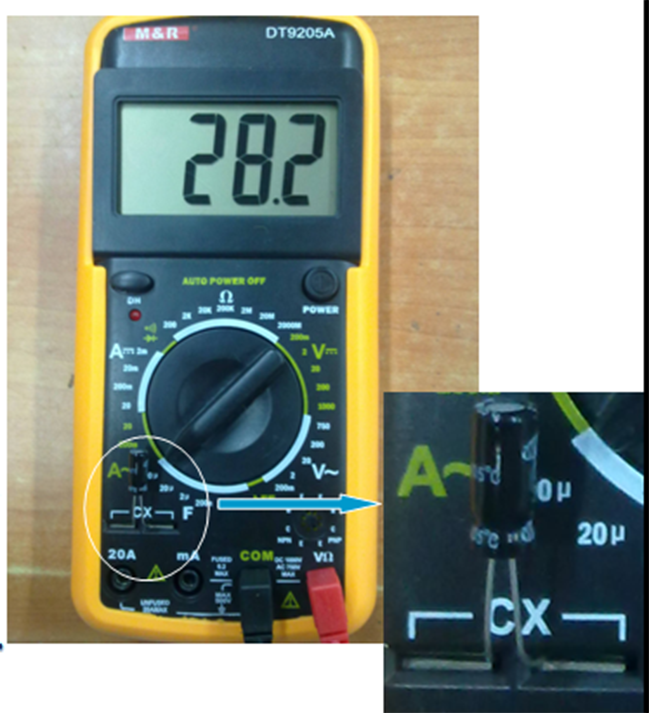

图6 测量电容

1)测量步骤

l 将电容两端短接,对电容进行放电,确保数字万用表的安全。

l 将功能旋转开关打至电容“F”测量档,并选择合适的量程。

l 将电容插入万用表CX插孔。

l 读出LCD显示屏上数字。

2)注意

l 测量前电容需要放电,否则容易损坏万用表

l 测量后也要放电,避免埋下安全隐患

l 仪器本身已对电容档设置了保护,故在电容测试过程中不用考虑极性及电容充放电等情况

l 测量电容时,将电容插入专用的电容测试座中(不要插入表笔插孔COMV/Ω)

l 测量大电容时稳定读数需要一定的时间

l 电容的单位换算:1μF=106pF lμF=103nF

2.7 二极管的测量


1)测量步骤

l 红表笔插入VΩ孔黑表笔插入COM

l 转盘打在()

l 判断正负

l 红表笔接二极管正黑表笔接二极管负

l 读出LCD显示屏上数据

l 两表笔换位,若显示屏上为 “1” ,正常;否则此管被击穿

2)注意

l 二极管正负好坏判断。红表笔插入VΩ孔黑表笔插入COM孔转盘打在()档然后颠倒表笔再测一次。测量结果如下:如果两次测量的结果是:一次显示“1”字样,另一次显示零点几的数字。那么此二极管就是一个正常的二极管,假如两次显示都相同的话,那么此二极管已经损坏,LCD上显示的一个数字即是二极管的正向压降:硅材料为0.6V左右;锗材料为0.2V左右,根据二极管的特性,可以判断此时红表笔接的是二极管的正极,而黑表笔接的是二极管的负极。

2.8 三极管的测量

1)测量步骤

l 红表笔插入VΩ孔黑表笔插入COM

l 转盘打在()

l 找出三极管的基极b

l 判断三极管的类型(PNP 或者NPN

l 转盘打在hFE

l 根据类型插入PNPNPN插孔测β

l 读出显示屏中β值

2)注意

l ebc管脚的判定:表笔插位同上;其原理同二极管。先假定A脚为基极,用黑表笔与该脚相接,红表笔与其他两脚分别接触其他两脚;若两次读数均为0.7V左右,然后再用红笔接A脚,黑笔接触其他两脚,若均显示“1”,则A脚为基极,否则需要重新测量,且此管为PNP管。

l 那么集电极和发射极如何判断呢?我们可以利用“HFE”档来判断:先将档位打到“HFE”档,可以看到档位旁有一排小插孔,分为PNPNPN管的测量。前面已经判断出管型,将基极插入对应管型“b”孔,其余两脚分别插入“c”,“e”孔,此时可以读取数值,即β值;再固定基极,其余两脚对调;比较两次读数,读数较大的管脚位置与表面“c”,“e”相对应。

2.9 数字万用表使用注意事项

l 如果无法预先估计被测电压或电流的大小,则应先拨至最高量程挡测量一次,再视情况逐渐把量程减小到合适位置。测量完毕,应将量程开关拨到最高电压挡,并关闭电源。

l 满量程时,仪表仅在最高位显示数字“1”,其它位均消失,这时应选择更高的量程。

l 测量电压时,应将数字万用表与被测电路并联。测电流时应与被测电路串联,测直流量时不必考虑正、负极性。

l 当误用交流电压挡去测量直流电压,或者误用直流电压挡去测量交流电时,显示屏将显示“000”,或低位上的数字出现跳动。

l 禁止在测量高电压(220V以上)或大电流(0.5A以上)时换量程,以防止产生电弧,烧毁开关触点。

当万用表的电池电量即将耗尽时,液晶显示器左上角电池电量低提示。会有电池符号显示,此时电量不足,若仍进行测量,测量值会比实际值偏高。




------------------------------------------------------------------------------------------------------------------------------
