各种电表接线图,都基本齐了

2023-05-25 17:04:50

电表是电力计量的基本装置,经过网上收集,基本的接线方式都齐了,供大家参考。

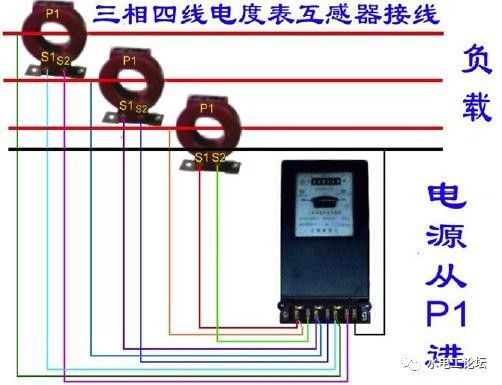

三相四线电表

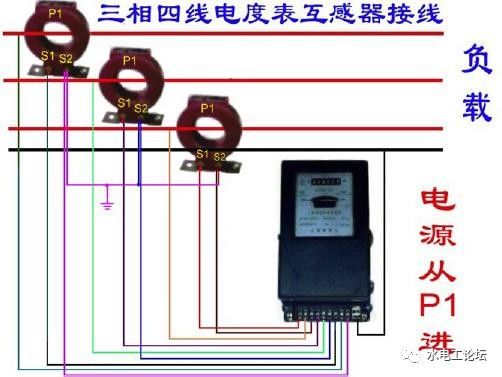

三相四线电表

以上两个电表接线的关键是:注意互感器的接线。

单相电度表接线原理

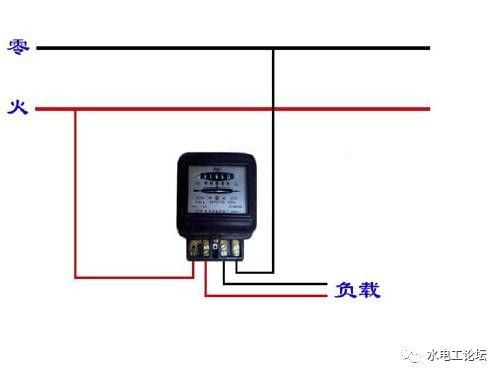

单相电度表接线实物图

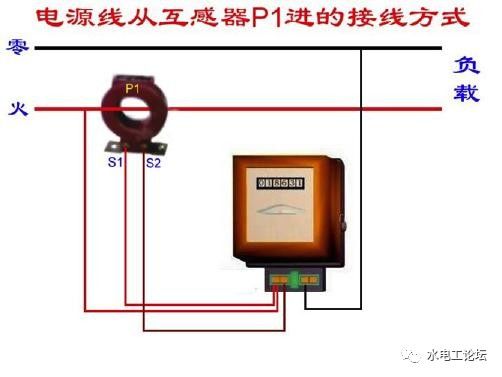

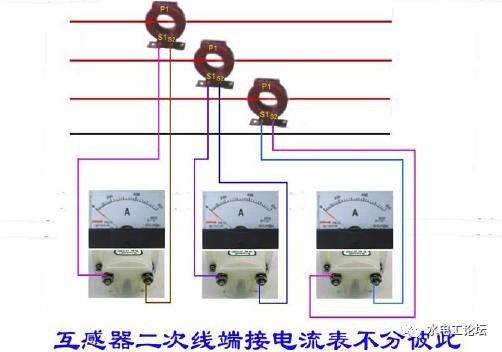

单相通过互感器

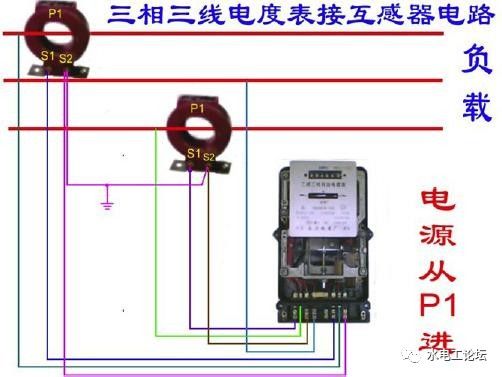

三相通过两个互感器

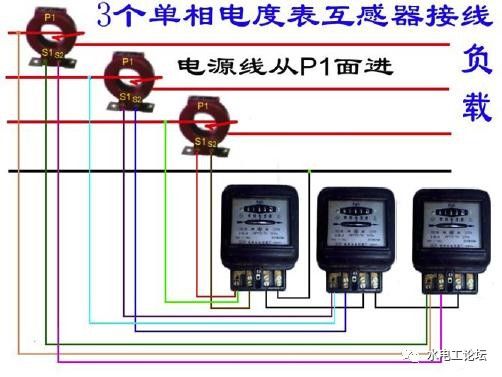

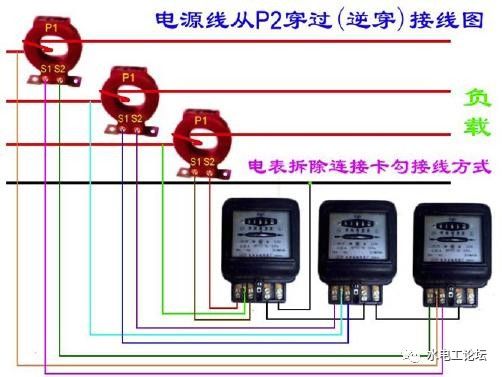

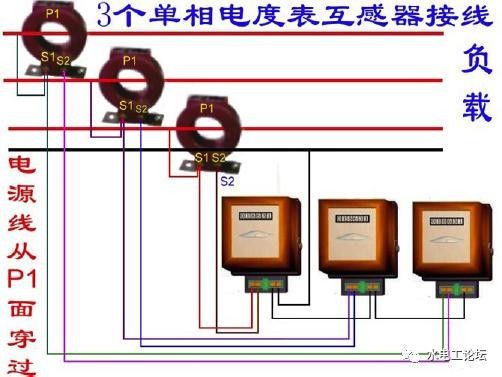

三相通过两个互感器,接三个电表

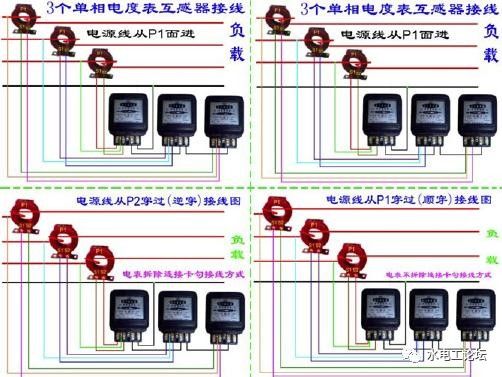

各种对比

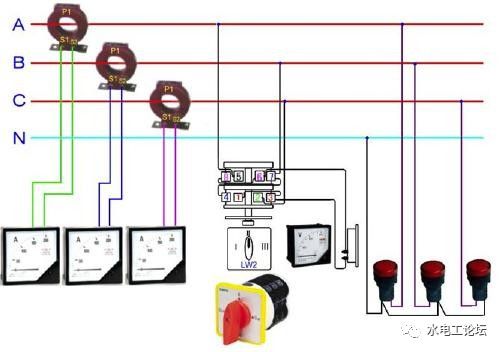

带转换开关

好了,就收集了这么多,图片来自网络!
