电子钟，是每一个电子爱好者成长过程中必不可少的DIY产物，撸主也不免俗，在这些年电子DIY过程中，制作了各种电子钟。人说“穷玩车，富玩表”俺玩不起表，撸主作为一介屌丝电子爱好者，咱就玩DIY电子钟。本帖按电子钟显示器件大体分五类：LED发光管类，LCD显示屏类，VFD屏类，荧光管类，辉光管类。不知道后三种是何玩意的X友自己问度娘，撸主不想在这做过多介绍。
下面上第一类：LED发光管类DIY电子钟。本类主要以点阵为主，LED数码管总感觉太LOW，虽然撸主也做过LED数码管电子钟，但都是做了半拉子就放弃了。
第一件，很早（大概12年左右）做的双色mini点阵1664时钟，那时手机还很垃圾拍的照片也很LOW，还好图片不多，凑活看看吧。时钟用的“死太惨”STC单片机，RTC用的DS1302，玩电子的都知道，这玩意假货很多，精度也不眨滴，期间该时钟一直作为客厅主力时钟和小夜灯使用，匹配了好多次32768晶振，终于挑到一个精度还行的，大概一个月20s左右误差吧，个人觉得已经很不容易很不错了，该时钟用了大概1~2年吧，后来被我手贱给改装坏了，然后就扔箱底吃灰了。
![]()

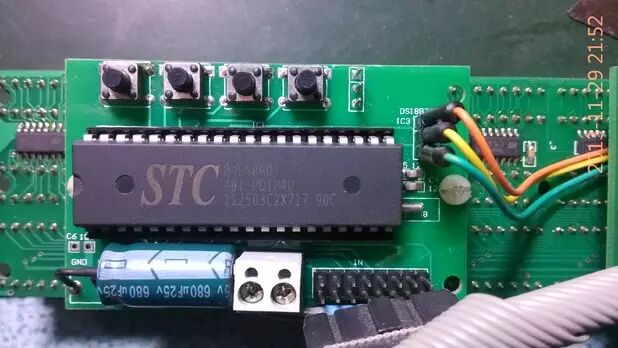

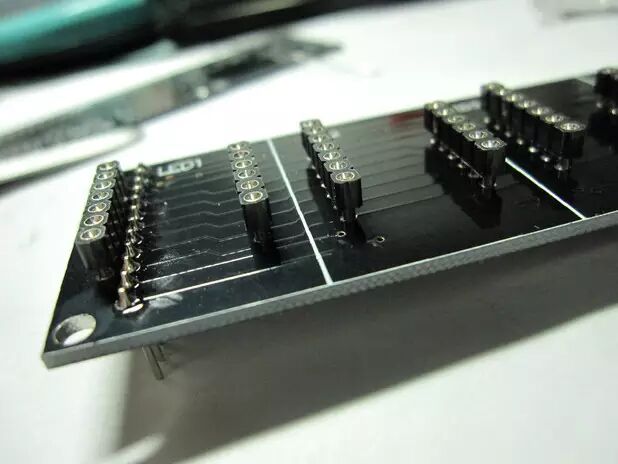

单片机驱动板
![]()
驱动板反面
![]()

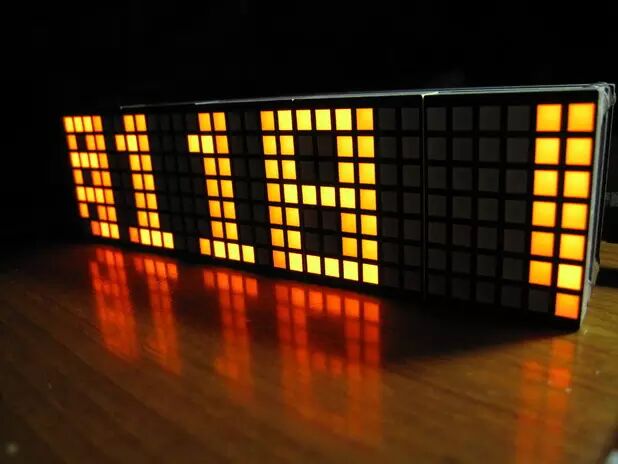

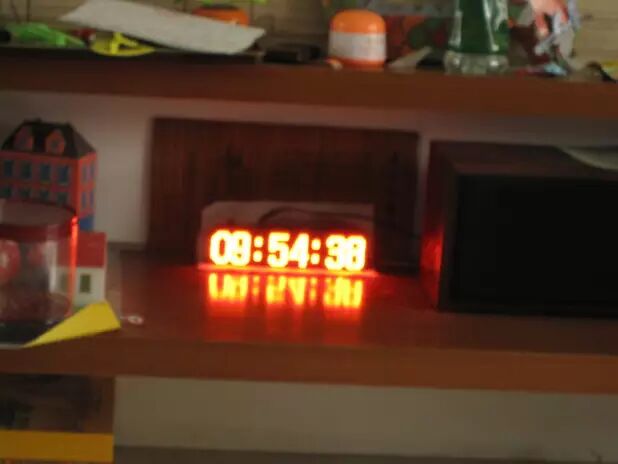

仅找到的一张工作照
第二件，单色0730点阵中，当时这个套件出来的时候有个好听的名字，叫啥苹果时钟，直到今天撸主还一直没搞明白这货跟苹果有毛关系。这货可以用STC和ATMEL单片机，RTC也是DS1302，所以这货注定也就是个玩具过客。
![]()

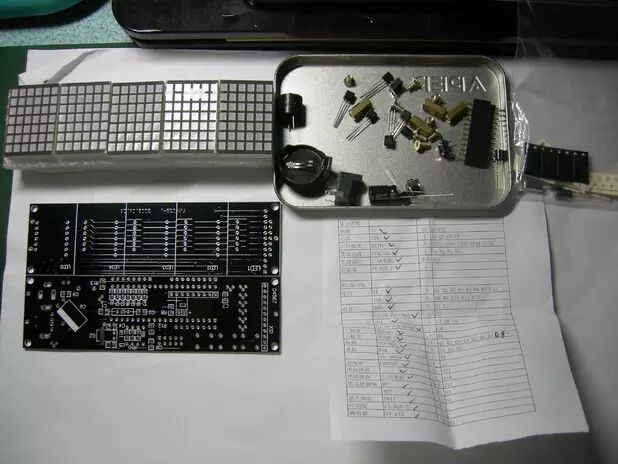

收到的套件
![]()

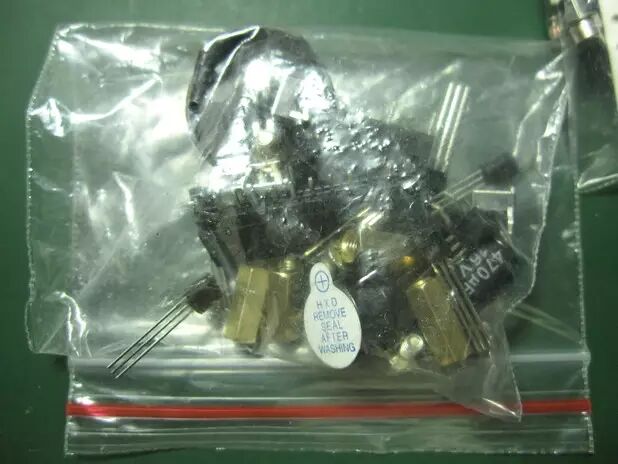

元件包
![]()
元件包
![]()
焊接中
![]()

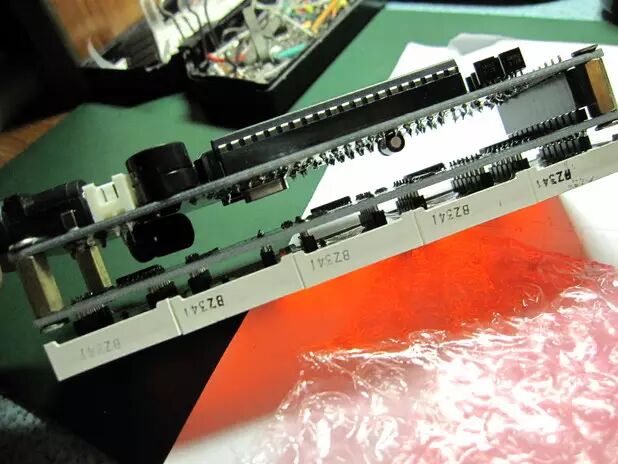

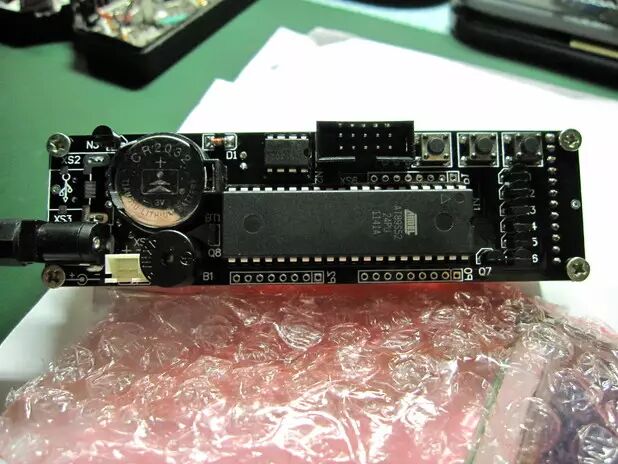

成了，背面
![]()
顶部俯视
![]()
底部
![]()

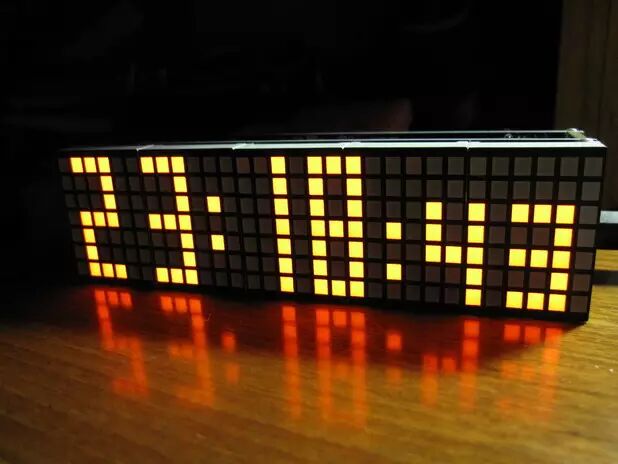

时间显示
![]()
年月日星期，流动显示
![]()
温度流动显示
第三件，mini1608点阵钟，这是一位单片机大仙开发的作品，俺只是仿制。这货设计理念就是单片机直接驱动点阵，不需要PCB，所有元件均可用IC座完成组装，小巧精致，虽然精度，或许可以说就没啥精度可言，注定也是个玩具，此处上的照片是后期撸主用洞洞板重新仿制的了，无奈时间太久，好多照片已经不全了，大家就随便看看吧。
![]()

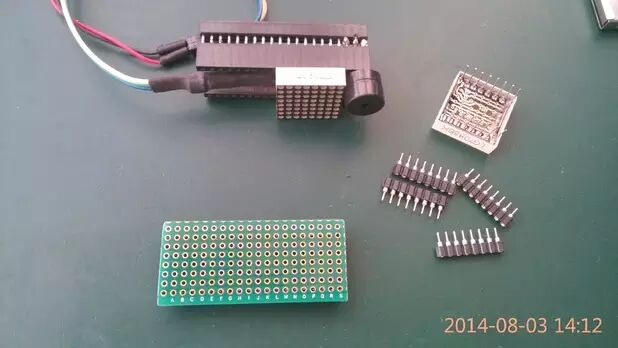

准备拆了重做
![]()
拆
![]()

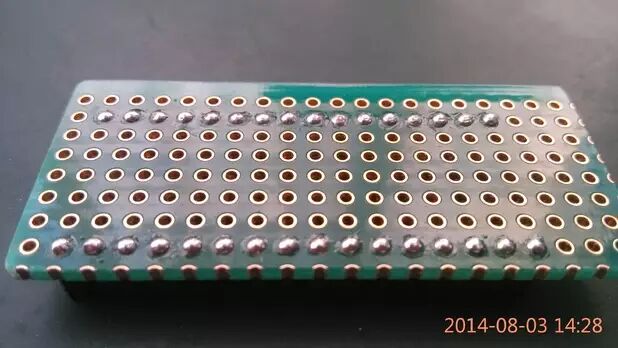

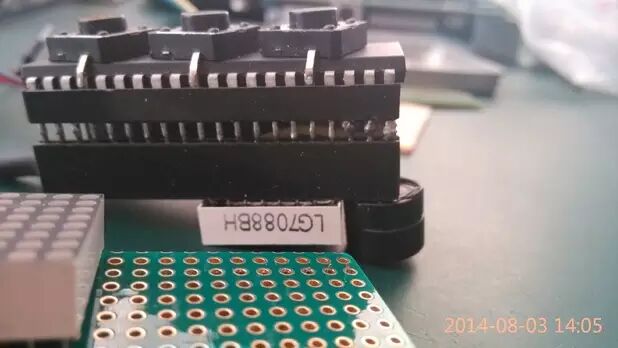

准备OO板
![]()

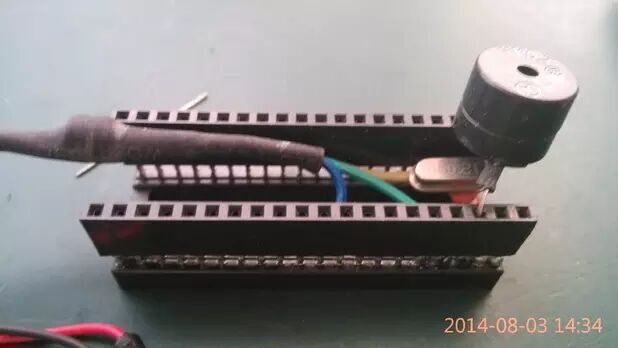

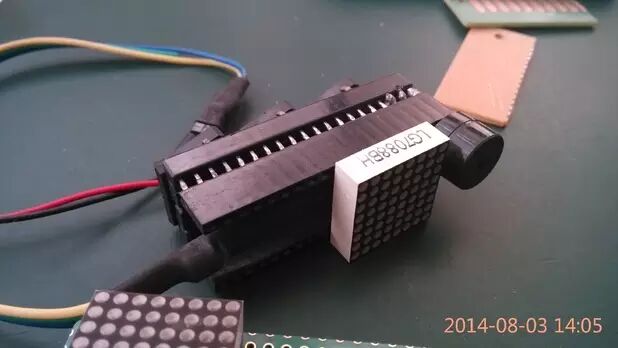

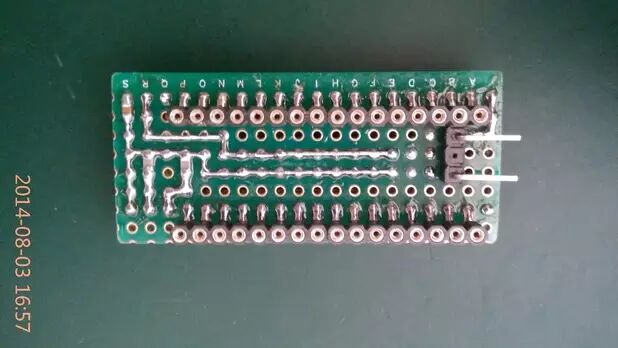

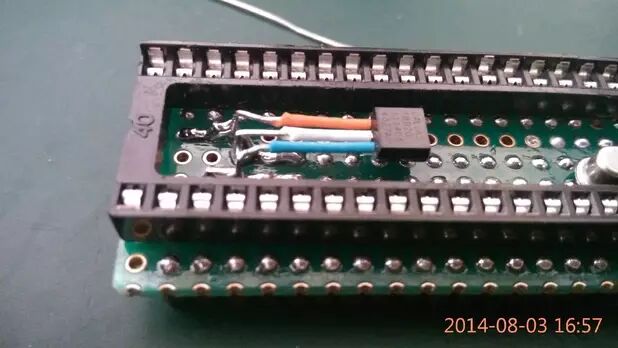

重做中
![]()
焊接中
![]()
基本焊完
![]()
焊完，没装显示模块，最后效果的照片找不到了
第四件，mini3208双色点阵钟，这个是去年底才做的，一个电子爱好者群里朋友开发的作品，RTC用的DS3231，这货是撸主用公司名义在美信申请的样片，精度虽赶不上北京时间，但是日常使用还是够了够了滴，目前该时钟放在小盆友的写字桌上使用。
![]()

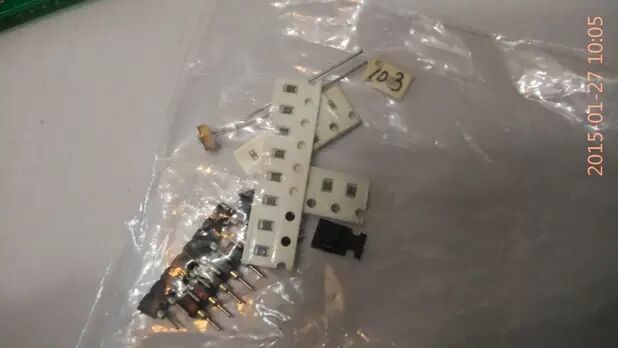

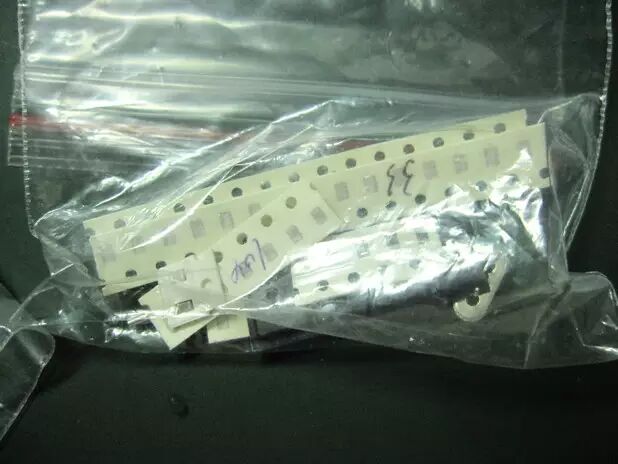

元件包，没几个元件
![]()
驱动IC
![]()

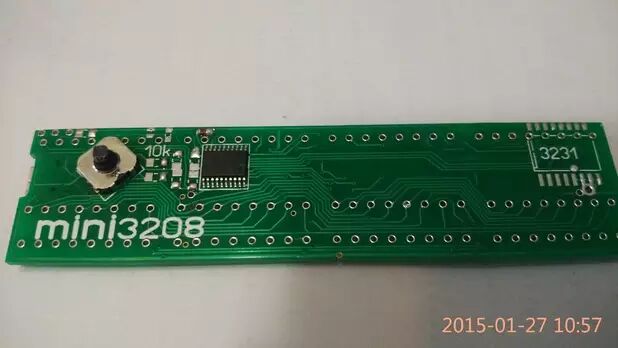

这是控制部分，单片机
![]()

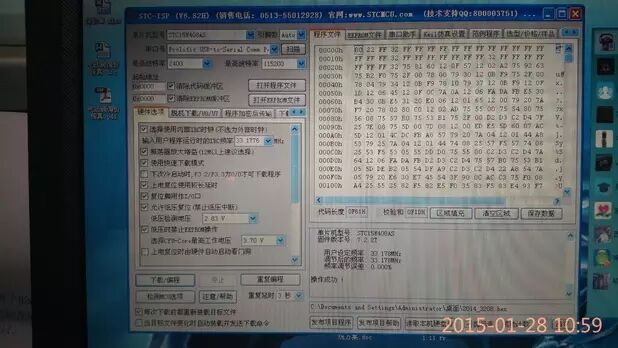

写入程序
![]()

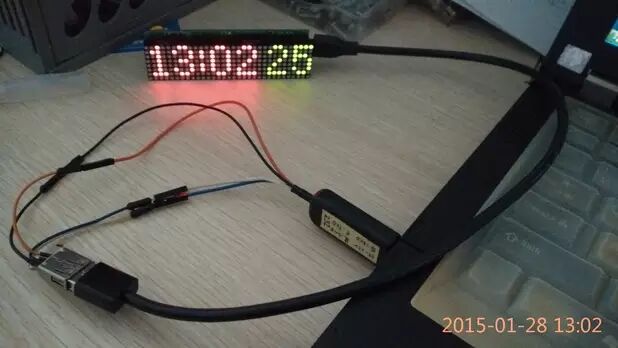

测试中
![]()

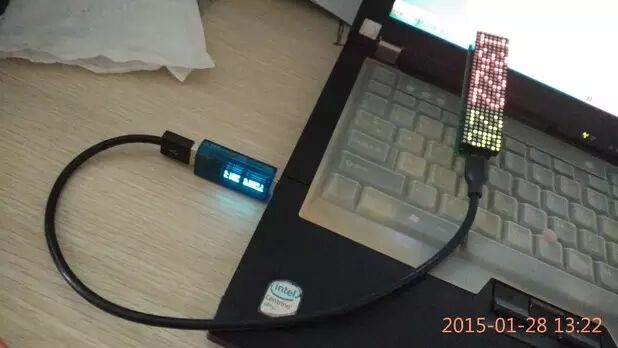

这好像是在测试功率，用以决定是否长期使用
![]()

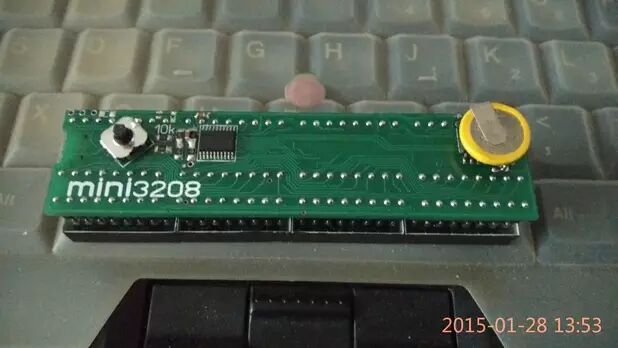

成了，背面
![]()

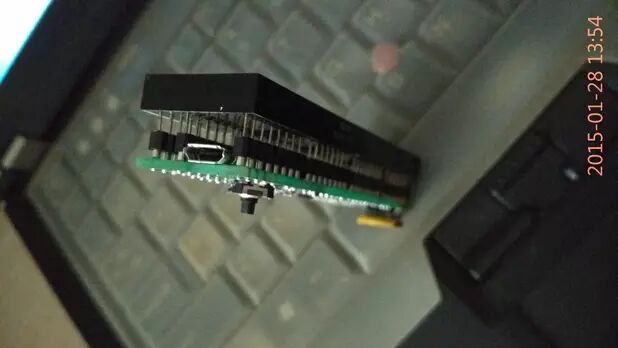

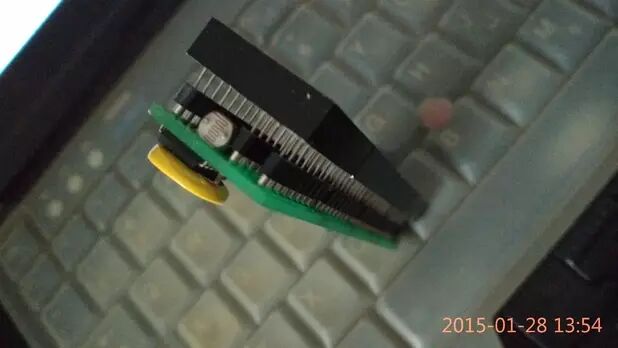

侧边，光敏电阻自动控制亮度
![]()
右边供电

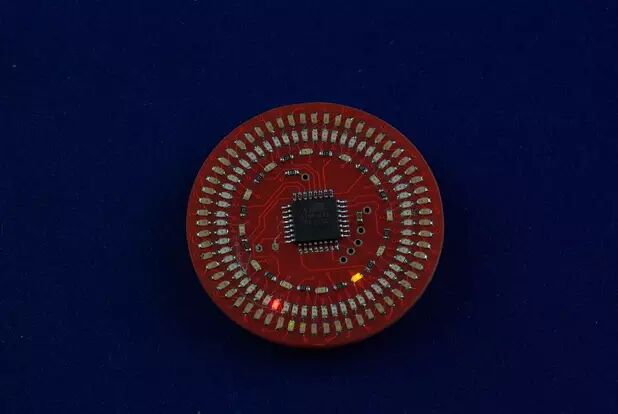

第五件，这个就是凑热闹搞的一个玩意，LED怀表。PCB厂家做广告送的PCB，买的元件，ATMEL单片机直驱发光管，1220纽扣电池供电，这就是个坑啊，一粒电池一会就没电了。时分秒指示用的0603封装发光管，当初这货焊得撸主头都大了，元件小，且焊接时必须迅速，否则就有可能烧坏发光管，哎，说多了都是泪啊
![]()
一百多个0603发光LED，焊得我都想吐
![]()

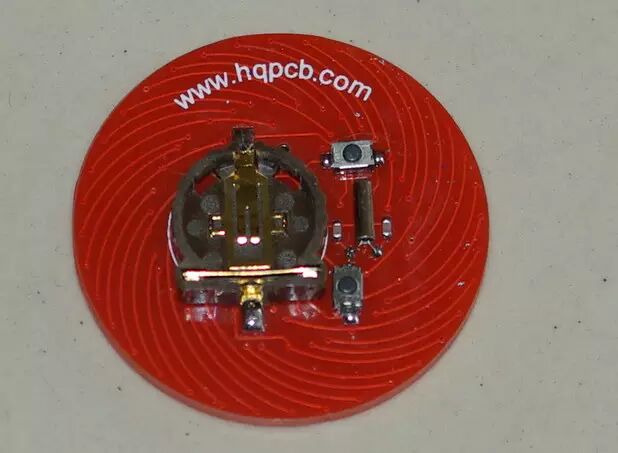

坑爹的1220供电
其实LED类还仿过好多其他大仙的作品，无奈精力有限，有的成功，有的失败了，照片也没留多少，再次就不一一列举了。现在是第二类：LCD显示屏类。LCD常见的有1602,1604,2004,12864等规格屏。一直以来都觉得1602等太LOW，所以此处就只发一个撸主觉得做得还算可以的12864时钟，该时钟用的RTC是DS12c887，这货也是撸主在美信申请的样片，话说当年撸主以公司名义申请了不少东西啊。
![]()

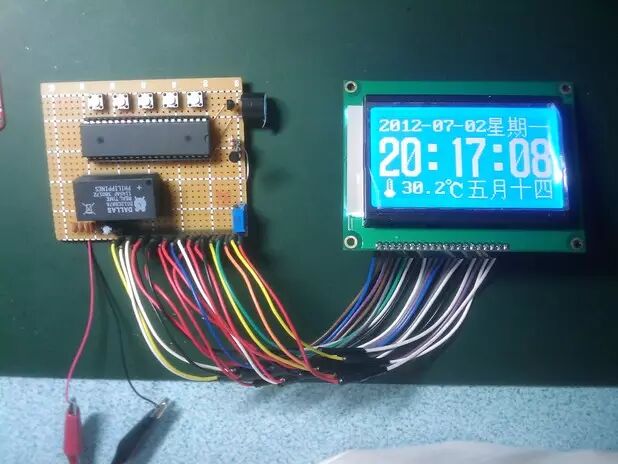

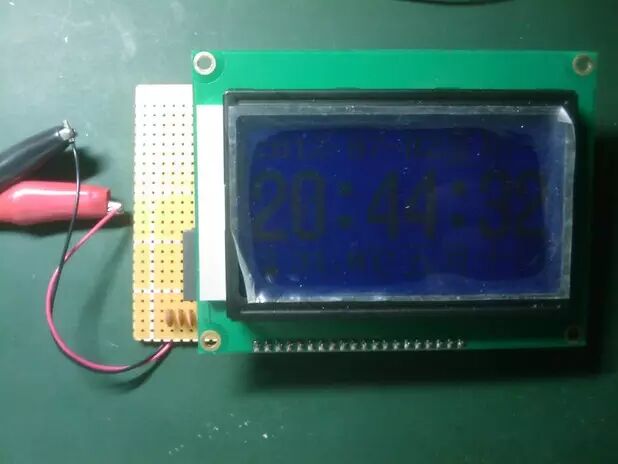

焊接过程就不上了，这是焊好在测试了
![]()

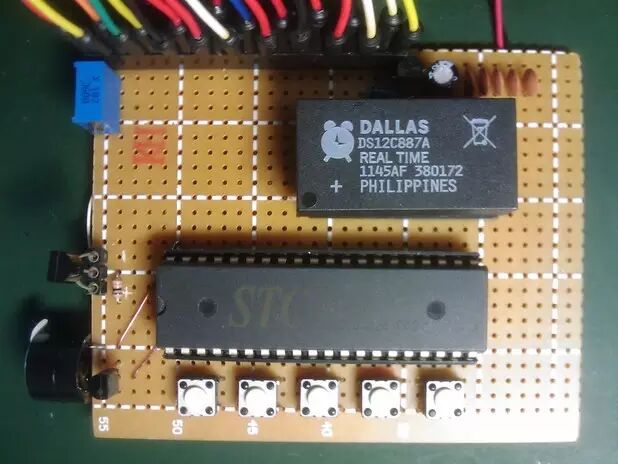

看看背面的单片机和RTC，美信申请的DS12c887
![]()

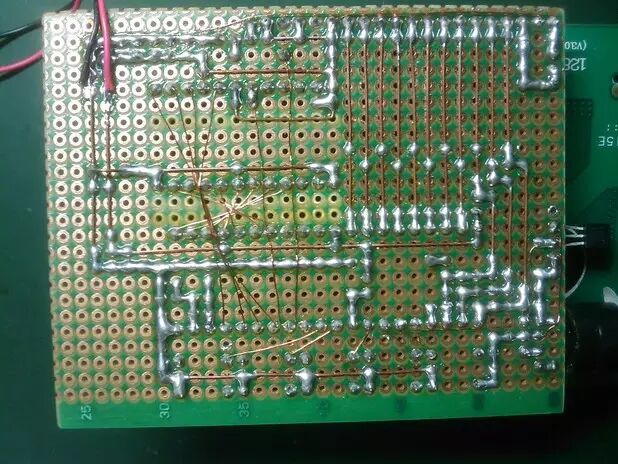

OO板+飞线，这得要多有耐心啊
![]()
关闭背光
![]()

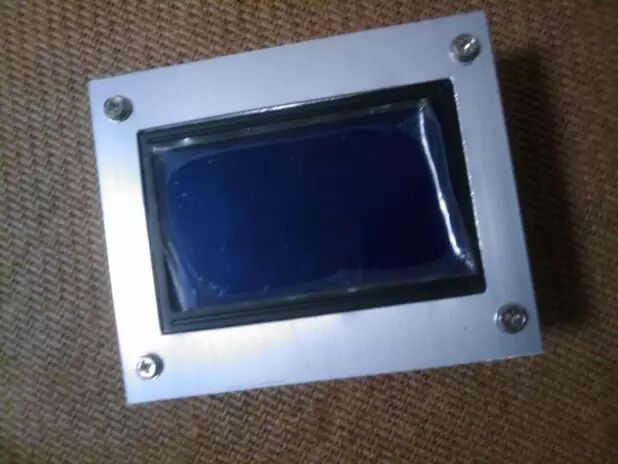

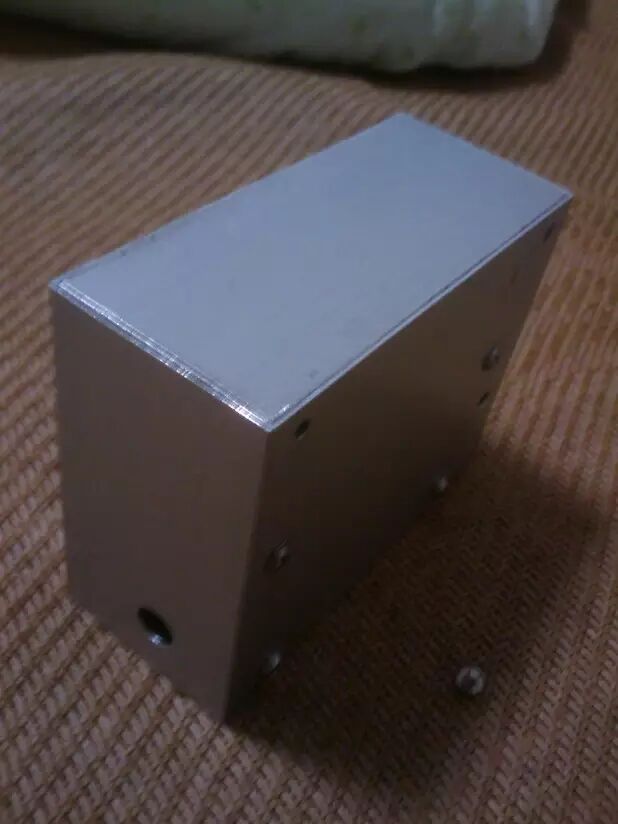

自己用铝合金方管做的外壳
![]()
这算45°吧
![]()

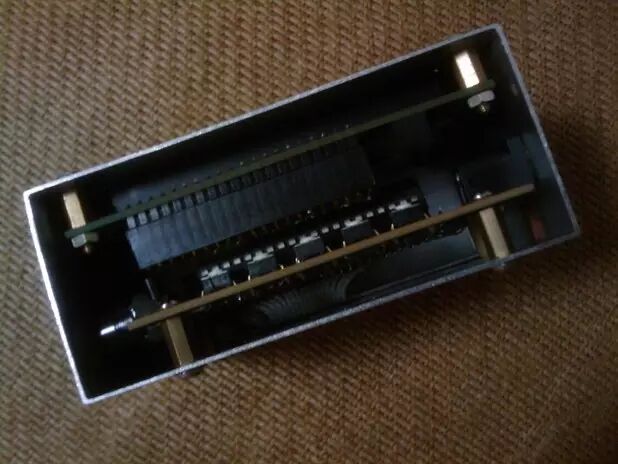

底部
![]()

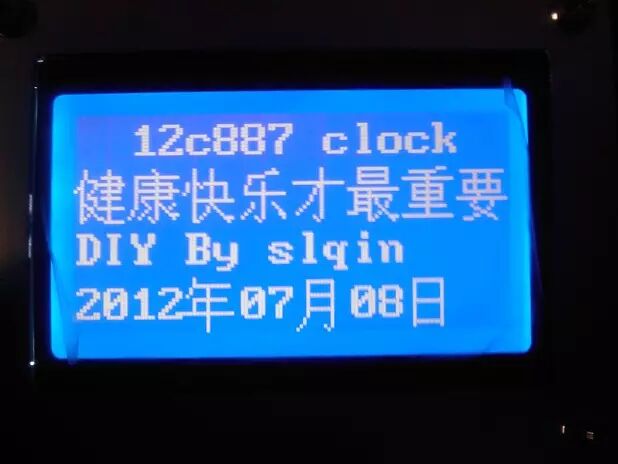

自己DIY的开机界面，也用这句话结束。
![]()
