目前，光伏电站的并网方式可以分为两种，一种是单相并网运行，一种是三相并网运行。光伏的两种并网方式主要与光伏电站的逆变器相关，因为逆变器的分类根据其功率的大小，可以分为单相逆变器（小于等于5Kw）和三相逆变器（大于5Kw）。
对于逆变器容量在5KW以上的光伏电站来说，逆变器的输出是三相电，此时要进行并网，需要安装三相双向电表。对于“自发自用，余电上网”的用户来说，首先要向当地电力局申请并网，申请通过后（公众号上回复：并网申请流程六个字，即可获取并网申请流程），会获得供电局免费提供的双向电表，如果您的电站规模在5kW以上，电表一般为三相电表，那么三相电表该如何连接呢？
这种模式就是自家安装的家用光伏电站所发电量，一部分用于自家电器的用电消耗，剩余部分卖给国家电网。家用光伏电站发的所有电量，都可以享受国家0.42元/度的补贴，卖电给国家电网的部分电量按照当地脱硫电价回收(分阶梯收费)。

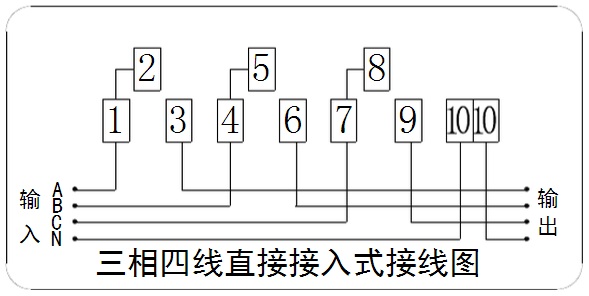

三相电表的1,4,7端子是A,B,C三相进线，3,6,9是A,B,C三相出线。10号端子接零线N.![]()
在并网之前，我们首先要知道，三相电的颜色：A相（第一相）为黄色，B相（第二相）为绿色，C相（第三相）为红色。目前主要有以下几种叫法：A，B，C相或者L1，L2，L3相或者U，V，W相，顺序都是一样的，并网示意图如下图所示。

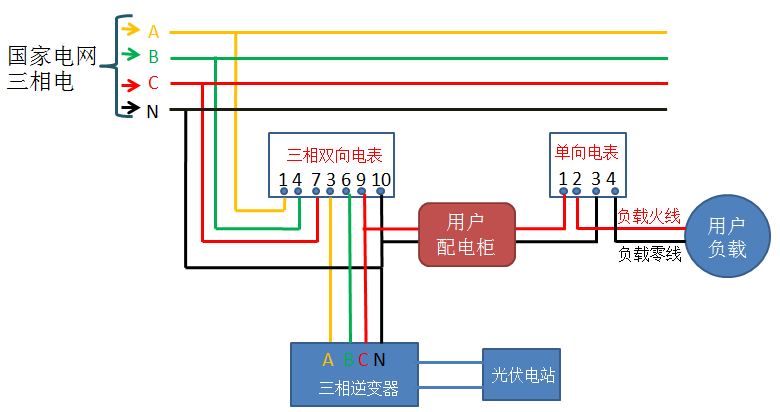

示意图1：三相双向电表+单向电表
![]()

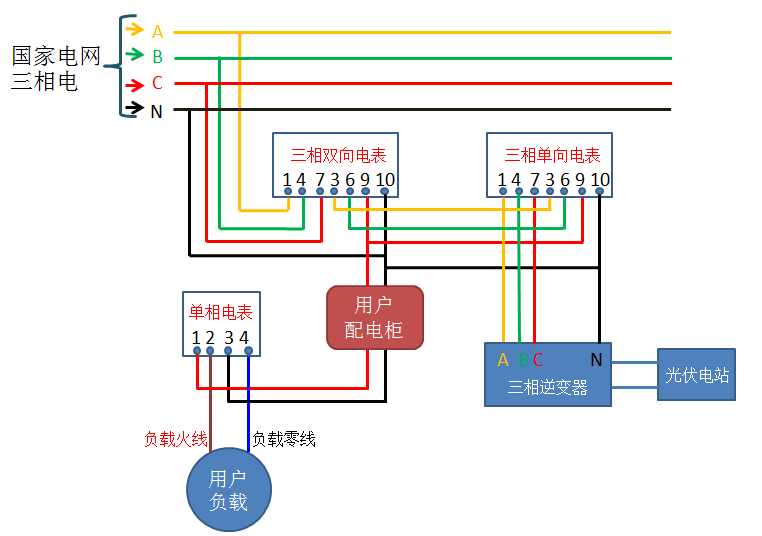

示意图2：三相双向电表+三相单向电表+单向电表
![]()

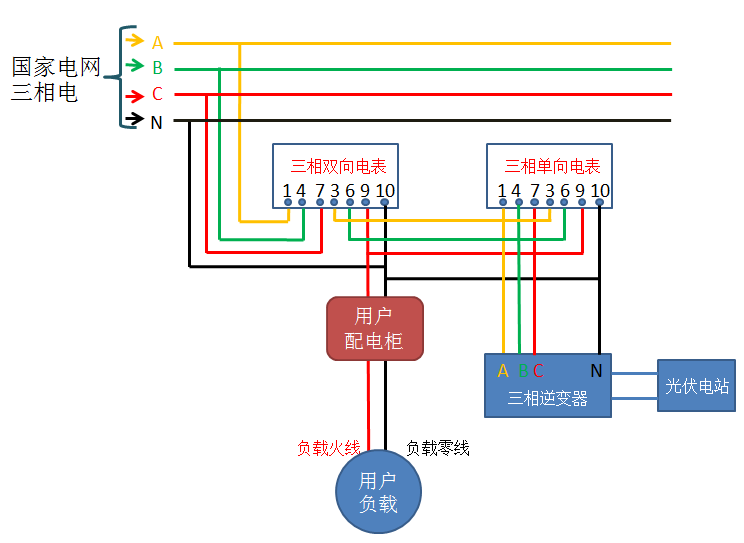

示意图3：三相双向电表+三相单向电表
![]()
上面几种示意图，在理论上都是一样的，大家可以根据自己所拥有的电表数量来选择接线。同时，欢迎大家到公众号上进行留言哈，发送：#电表安装#+“此处填写您的想法”。如果您有其他的想法、意见或者建议，可发送：#想法#+“此处填写您要说的话”，小编在后台就能立即搜索到哦！！
用户除了根据上图安装外，还要额外考虑安装空气开关以及漏电保护装置，这样才能保证家庭用电的安全。另外，需要大家注意的是，在安装电表前，需要有专业电工操作基础的人员配合安装，避免在安装过程中出现不必要的因为操作原因造成的触电事故。
