创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——一种电表终端远程升级装置。该专利由国网山东省电力公司青州市供电公司、国网山东省电力公司潍坊供电公司、国家电网公司申请，并于2017年7月4日获得授权公告。
内容说明
本实用新型涉及电力设备领域，具体的说涉及一种电表终端远程升级装置。
发明背景
目前电表行业终端的升级方式主要分现场升级和远程升级。远程升级的方式为升级软件与主站相连接，终端也与主站相连接，申请主站端口后，此时可实现远程升级，这种远程升级的方式存在花费人力物力较大，且必须协调使用主站等弊端。
发明内容
本实用新型要解决的技术问题是克服上述缺陷，提供一种暂时更改终端的主站地址参数，将装有远程升级软件的本地电脑的设为主站的电表终端远程升级装置。
为解决上述问题，本实用新型所采用的技术方案是：一种电表终端远程升级装置，包括电表终端1、电脑5，所述电表终端1连接有数据传输装置，所述数据传输装置包括IP转换装置2和GPRS数据传输终端3。电表终端1、电脑5之间通过GPRS移动网络4实现数据传输。所述IP转换装置2包括报文接收器6、地址映射模块7、报文发送器9和存储模块8。地址映射模块7包括IP地址映射单元701和端口映射单元702。GPRS数据传输终端3包括收发天线10、固定孔12、GPRS通讯器13、电源及通讯接口14、SIM卡卡座15、电路板11；所述GPRS通讯器13、固定孔12、电源及通讯接口14、SIM卡卡座15和收发天线10设置在电路板11上；GPRS通讯器13分别与电源及通讯接口14、SIM卡卡座15和收发天线10相连接。
![]()

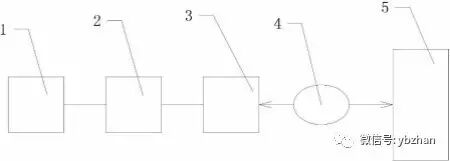

图为本实用新型一种电表终端远程升级装置的结构示意图
所述固定孔12的数量为3个，两个设置于电路板11上部，一个设置于电路板11下部。GPRS数据传输终端3设置于电表终端1上部。
作为一种改进：所述IP转换装置包括报文接收器、地址映射模块、报文发送器和存储模块。地址映射模块包括IP地址映射单元和端口映射单元GPRS数据传输终端包括收发天线、固定孔、GPRS通讯器(13)、电源及通讯接口、SIM卡卡座、电路板；所述GPRS通讯器、固定孔、电源及通讯接口、SIM卡卡座和收发天线设置在电路板上；GPRS通讯器分别与电源及通讯接口、SIM卡卡座和收发天线相连接。GPRS数据传输终端设置于电表终端上部。
由于采用了上述技术方案，本实用新型升级软件首先给电表终端发送短信，通过短信更电表终端的主站地址参数为本地电脑的地址，更改完成后，即可将本地装有升级软件的电脑作为主站使用，完成与终端之间的数据交换，最终绕过真正的主站实现远程升级。
