打桩过程精确模拟分析软件

主要功能

• 对于给定的桩锤系统，可依据现场观测的锤击数计算打桩阻力、桩身应力以及预估承载力。




• GRLWEAP可用贯入度替代锤击数进行振动打入桩分析。




• 对于打桩过程、土质情况和设计承载力已知的工程，可帮助选择合适的锤和打桩系统。




• 可确定打桩过程中桩身应力是否超限或拒锤导致无法打入预期的深度（可打性分析）。




• 可估计总打入时间。

GRLWEAP输出图形

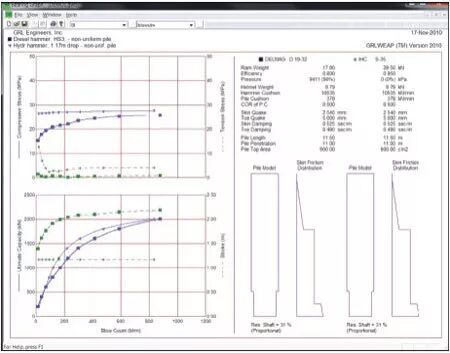

• 承载力图描绘了承载力、打桩应力及冲程与锤击数之间的关系。




• 它可以对给定的锤击数估算承载力，也可以对给定的承载力计算需要的锤击数。




• 同时可以对指定的锤-桩-土系统估算最大承载力。

承载力图

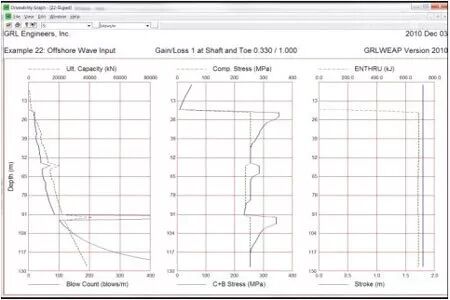

• 可打性分析图为承载力、锤击数、动应力极值与深度的关系曲线。




• 它允许考虑接桩、锤效改变、垫层损坏及打桩中断过程中土阻力的硬化和软化等情况。




• 同时还可根据计算和实测锤击数估算打桩时间。

可打性分析图

• 检查员图为在给定承载力条件下的不同冲程（或锤击能量）与锤击数关系曲线，一般用于确定柴油锤和外燃液压锤打桩机的不同能量与所需锤击数的关系。




• 变量-时间图显示随时间变化的各变量计算结果与实测值之间的比较关系，或图解应力波在桩身中的传播状况。

数值处理

• Smith类型集总质量打桩机，具有Newmark预测-修正类型分析的桩模型；

• 反映实际情况的包括接桩、裂隙、垫层及其它材料界面等的非线性应力-应变分析；

• 基本Smith土模型及其扩展模型；

• 桩侧或桩端阻力承载力分析图；

• 柴油锤打桩机热动力分析；

• 柴油锤打桩机冲程的迭代计算；

• 残余应力（多锤）分析；

• 复合桩体多材料分析；

• 芯棒式打入桩的双桩分析；

• 基于土体类型、SPT标贯击数、CPT数据或API法等静态土阻力分析。

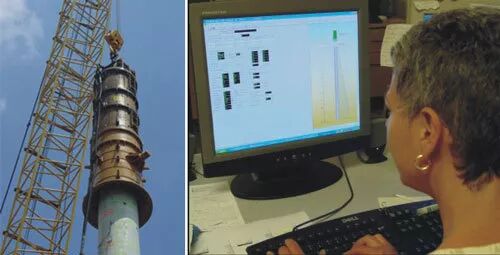

PDI打桩过程模拟软件GRLWEAP

GRLWEAP程序早期开发于上世纪七十年代，程序开发者通过长期地与实测PDA结果进行比较，使得程序性能不断提高。此外，GRLWEAP自带打桩锤数据库，多达800多个型号以及大量的打桩系统数据。

美国PDI成立于1972年,是全球规模最大且技术最先进的基桩动测仪器制造商。PDI动测技术可用于打入桩、螺旋桩、钻孔桩和灌注桩的质量控制和质量保证。目前，近100个国家正在采用这项技术。

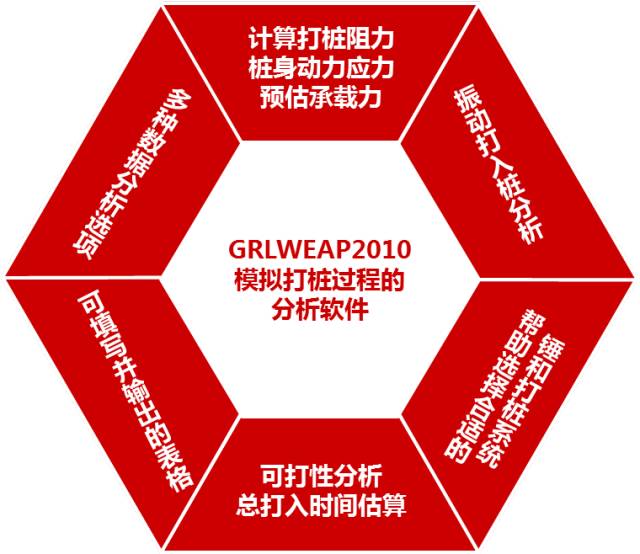

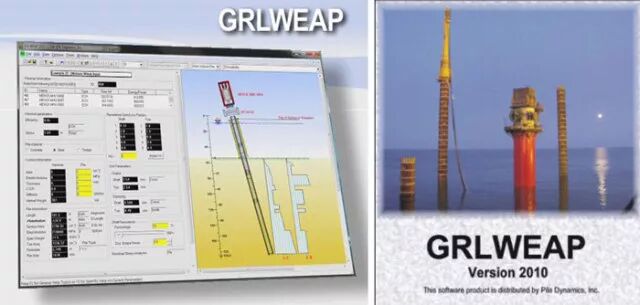

GRLWEAP 2010软件优势

功能更加强大，用户界面更加友好。新增加的功能提高了桩身应力、承载力、锤击数和打桩时间的预测精度。

• 提供四种静阻力分析选项：ST法、SA法（改进了输入方式）、CPT法和API法（符合美国石油协会标准）；

• 考虑到所选土层的土塞效应，允许输入可变的桩截面积；

• 可打性分析时，输入方式更加灵活；

• 电子表格程序界面更加友好；

• PipePile Builder模块简化了复杂的管桩接桩和附加组件的输入参数；

• 打桩锤位置可模型化（桩顶、桩端或桩身）；

• 斜桩沉桩的静态弯曲分析；

• 疲劳分析输出表显示应力范围、极值以及出现极值的次数，可用于疲劳损伤研究；

• 考虑土塞重量的分析选项

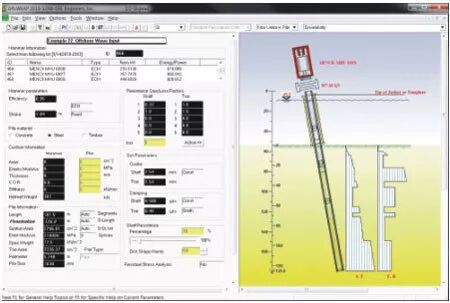

GRLWEAP程序的可选项

GRLWEAP程序中有许多输入、输出和分析的选项。取决于分析的目的，这些选项将会非常有帮助。在程序中，多数选项可以通过工具栏、图标或菜单栏启动。同时，程序中也有大量的帮助文件，用来解释这些选项和使用。下面为一些主要的选项：

• 锤选项（选择相应的锤后就可以启动）


• 锤参数选项（选项，锤参数）

• 锤文件选项

• 打桩系统选项

• 分析选项（分析选项为工具栏下拉式菜单）

• 可打性分析选项

• 桩选项

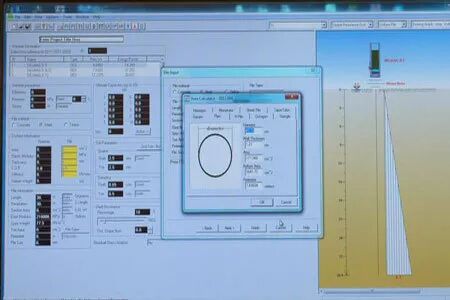

• 桩输入选项（选项，桩参数，桩单元选项）

• 接口输入（Pile Parameters, Splices）

• 土侧阻力分布选项（对于每个单元自动产生）

• 土单元输入

• 阻尼选项（Option, General options, Damping）

• 数学分析选项（Option, General option, Numeric）

• 输出选项（Option, General Options, Output）
