数字万用表。
一种多用途电子测量仪器，一般包含安培计、电压表、欧姆计等功能，有时也称为万用计、多用计、多用电表，或三用电表。
数字万用表有用于基本故障诊断的便携式装置，也有放置在工作台的装置，有的分辨率可以达到七、八位。
数字多用表（DMM）就是在电气测量中要用到的电子仪器。它可以有很多特殊功能，但主要功能就是对电压、电阻和电流进行测量，数字多用表，作为现代化的多用途电子测量仪器，主要用于物理、电气、电子等测量领域。
![]()
指针式万用表。
指针式万用表是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。
使用方法

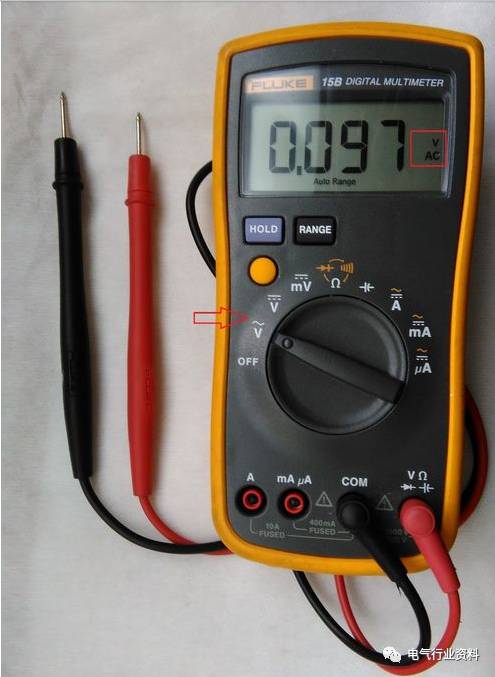

交流电压 档位，把转换开关拨动到 V~，表笔分红表笔和黑表笔，红表笔一般接正极（+），黑表笔一般接负极（-）或者 地（GND），交流电无正负之分，像市电220V就是交流电，两个表笔插入电源插座孔中即可显示电压数值，注意，红黑表笔不能短接，否则，会引起短路跳闸现象，
手不能触摸表笔的金属部分，以免造成人身安全
![]()

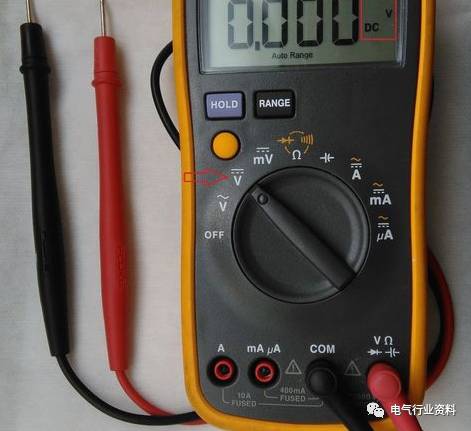

直流电压 档位，直流电压就是经过电子元器件整流过的电压，一般常见的直流电压有+5V、+12V、+24V、-12V等，测量时，把转换开关拨到 V- 处，红笔接测量点，黑笔接地（GND），屏幕上显示的就是当前的直流电压
![]()

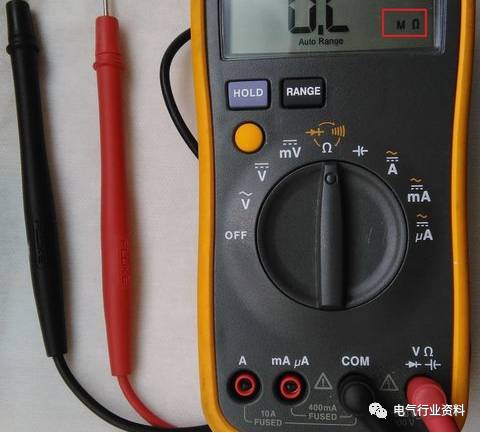

欧姆 档位，此档位是测量电阻的，将转动开关拨至 Ω ，红黑表笔接到电阻两端的金属部分，屏幕即可显示电阻数值，此万用表是自适应测量范围，不需要设置量程
![]()

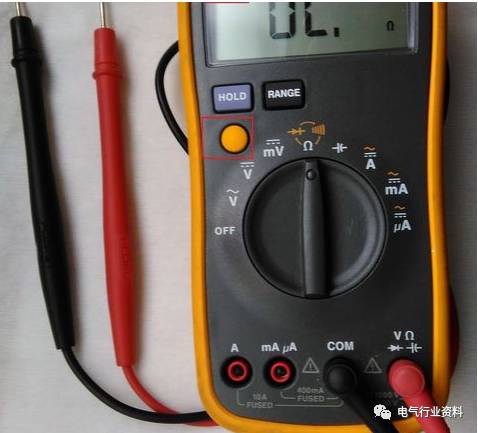

二极管 档位，此档位是测量电路的二极管是否烧坏，转动开关还是在Ω 档位，此时按一下 黄色 按钮，即可切换到二极管档位，二极管具有单向导通性质，红笔接+极，黑笔接-极，处于导通，红笔接-极，黑笔接+极，处于不导通状态
![]()

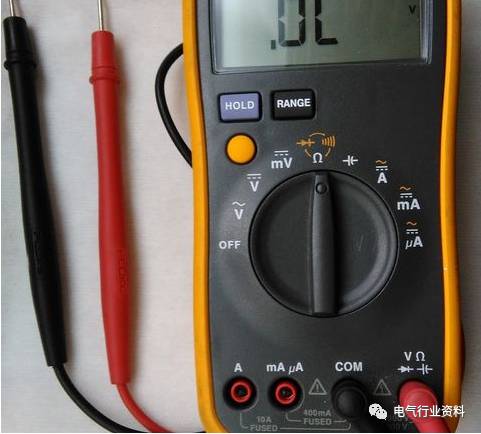

蜂鸣档，主要测量电路中是否短路或者断路的情况，转动开关还是在Ω档位，此时按两下 黄色按钮，即可切换至蜂鸣档，测量方法很简单，红笔接导线的A端，黑笔接导线的B端，蜂鸣器响，证明线是通的，蜂鸣器不响，证明线是开路的，意思就是A和B直接是断开的状态
![]()

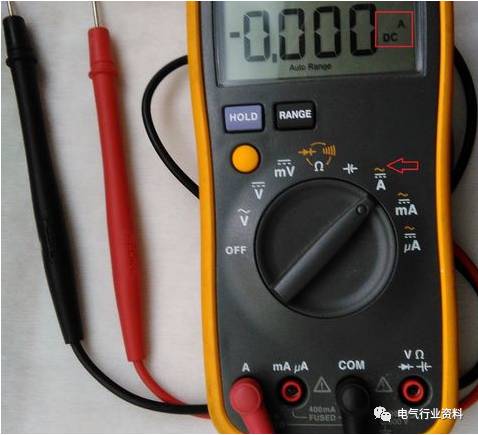

电流 档位，转动开关拨至 A 档，测量方法：将红表笔插头插到 “A”孔中，红表笔和黑表笔分别串联到电路中，即可显示电路中的电流值，一般情况下，很少用到此档位
![]()
