数字万用表是物业工程部电工维修检查中的必备工具之一。它不仅可以测量电阻还可以测量电流、电压、电容、二极管、三极管等电子元件和电路。希望物业工程部技工熟练掌握数字万用表的常用使用方法。
1 引言

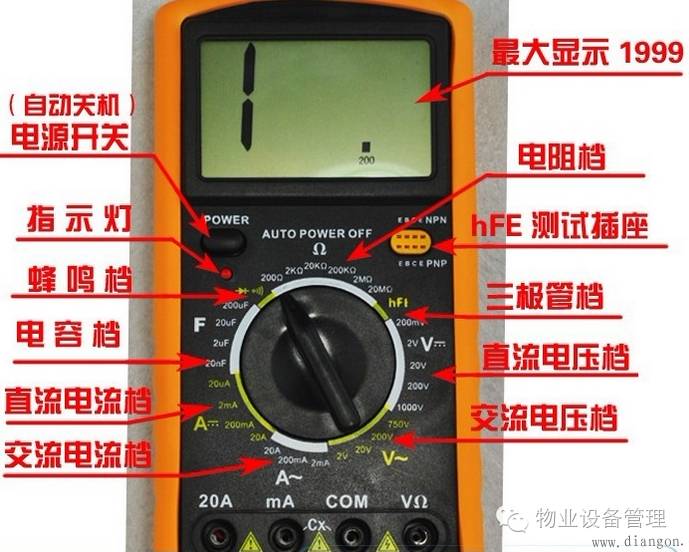

数字万用表：一种多用途电子测量仪器，一般包含安培计、电压表、欧姆计等功能。本文介绍了万用表用的最多的几种测量包括：电阻的测量；直流、交流电压的测量；直流、交流电流的测量；二极管的测量；三极管的测量。 ![]()
2 元件测量
2.1 电阻的测量
（1）步骤
首先红表笔插入VΩ孔 黑表笔插入COM孔
量程旋钮打到“Ω”量程档适当位置
分别用红黑表笔接到电阻两端金属部分
读出显示屏上显示的数据
（2）注意 事项
量程的选择和转换。量程选小了显示屏上会显示 “1.” 此时应换用较之大的量程；反之，量程选大了的话，显示屏上会显示一个接近于 “0” 的数，此时应换用较之小的量程。
如何读数？显示屏上显示的数字再加上边档位选择的单位就是它的读数。要提醒的是在“200”档时单位是“Ω”，在“2k~200k” 档时单位是“kΩ”，在“2M~2000M”档时单“M”。
如果被测电阻值超出所选择量程的最大值，将显示过量程“1”,应选择更高的量
程，对于大于1MΩ或更高的电阻，要几秒钟后读数才能稳定，这是正常的.
当没有连接好时，例如开路情况，仪表显示为“1”
当检查被测线路的阻抗时，要保证移开被测线路中的所有电源，所有电容放电.被测线路中，如有电源和储能元件，会影响线路阻抗测试正确性。
万用表的200MΩ档位，短路时有10个字，测量一个电阻时，应从测量读数中
减去这10个字。如测一个电阻时，显示为101.0，应从101.0中减去10个字.被测元件的实际阻值为100.0即100MΩ。

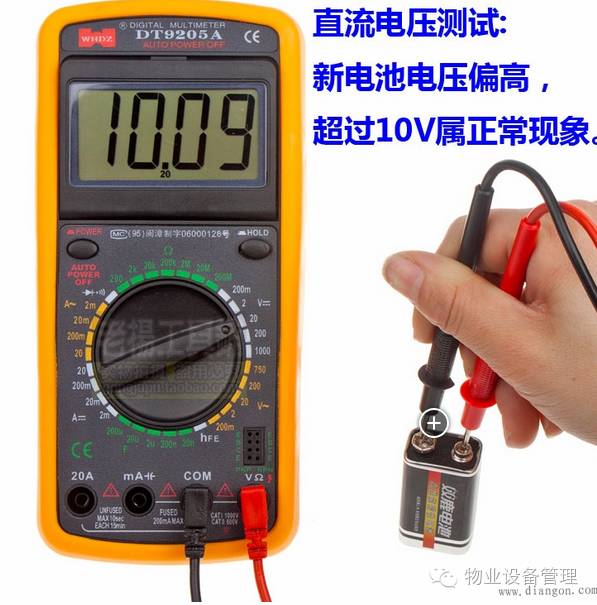

2.2 直流电压的测量
（1）步骤
红表笔插入VΩ孔 黑表笔插入COM孔
量程旋钮打到V-或V~适当位置
读出显示屏上显示的数据 ![]()
（2）注意 事项
把旋钮选到比估计值大的量程档（注意：直流档是V-,交流档是V~）接着把表笔接电源或电池两端；保持接触稳定。数值可以直接从显示屏上读取
若显示为“1.”，则表明量程太小，那么就要加大量程后再测量。
若在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。

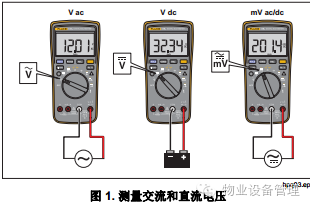

2.3 交流电压的测量
（1）步骤
红表笔插入VΩ孔
黑表笔插入COM孔
量程旋钮打到V-或V~适当位置
读出显示屏上显示的数据
（2）注意 事项
表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V～”处所需的量程即可。
交流电压无正负之分，测量方法跟前面相同。
无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。
![]()

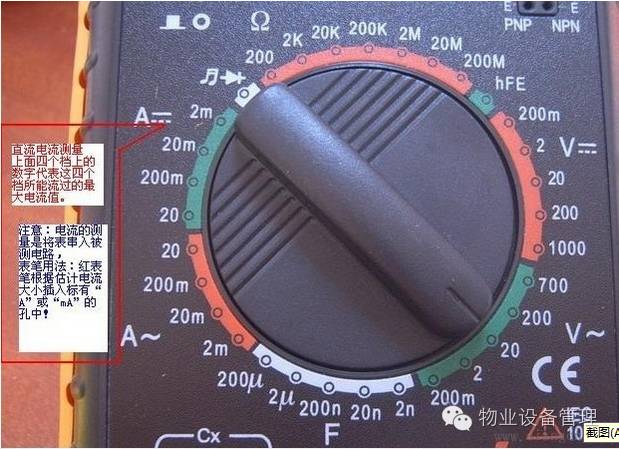

2.2 直流电流的测量
（1）步骤
断开电路
黑表笔插入com端口，红表笔插入mA或者10A端口
功能旋转开关打至A~(交流)或A-(直流)，并选择合适 断开被测线路，将数字万用表串联入被测线路中，被测线路中电流从一端流入红表，经万用表黑表笔流出，再流入被测线路中
接通电路
读出LCD显示屏数字
（2）注意 事项
估计电路中电流的大小。若测量大于200mA的电流，则要将红表笔插入“10A”
插孔并将旋钮打到直流 “10A”档；若测量小于200mA的电流，则将红表笔插入 “200mA”插孔，将旋钮打到直流200mA以内的合适量程。
将 万用表串进电路中，保持稳定，即可读数。若显示为“1.”，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。
电路接入不能判断错误，如果接入了电源的两端，将造成短路事故。
其余与交流注意事项大致相同。
2.5 交流电流的测量
（1）步骤
断开电路
黑表笔插入com端口，红表笔插入mA或者20A端口
功能旋转开关打至A~(交流)或A-(直流)，并选择 合适 的量程
断开被测线路，将数字万用表串联入被测 线路中，被测线路中电流从一端流入红表笔，经万用表黑表笔流出，再流入被测线路中
接通电路
读出LCD显示屏数字
（2）注意 事项
测量方法与直流相同，不过档位应该打到交流档位
电流测量完毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，哈哈！你的表或电 源会在“一缕青烟中上云霄”－－报废！
如果使用前不知道被测电流范围，将功能开关置于最大量程并逐渐下降.
如果显示器只显示“1”，表示过量程，功能开关应置于更高量程.
表示最大输入电流为200mA，过量的电流将烧坏保险丝，应再更换，20A量程无保险丝保护，测量时不能超过15秒.
2.6 电容的测量
（1）测量步骤
将电容两端短接，对电容进行放电，确保数字万用表的安全。
将功能旋转开关打至电容“F”测量档，并选择合适的量程。
将电容插入万用表CX插孔。
读出LCD显示屏上数字。
（2）注意
测量前电容需要放电，否则容易损坏万用表
测量后也要放电，避免埋下安全隐患
仪器本身已对电容档设置了保护，故在电容测试过程中不用考虑极性及电容充放电等情况
测量电容时，将电容插入专用的电容测试座中（不要插入表笔插孔COM、V/Ω）
测量大电容时稳定读数需要一定的时间
电容的单位换算：1μF=10（的6次方）pF， lμF=10（的3次方）nF=1000nF
注：此处无法用数学符号标示。
2.7 二极管的测量
（1）测量步骤
红表笔插入VΩ孔 黑表笔插入COM孔 转盘打在(二极管符号 )档
判断正负
红表笔接二极管正黑表笔接二极管负
读出LCD显示屏上数据 两表笔换位，若显示屏上为 “1” ，正常；否则此管被击穿 。 ![]()
（2）注意
二极管正负好坏判断。
红表笔插入VΩ孔 黑表笔插入COM孔转盘打在( “二极管符号” )档然后颠倒表笔再测一次。
测量结果如下：
如果两次测量的结果是：一次显示“1”字样，另一次显示零点几的数字。那么此二极管就是一个正常的二极管，假如两次显示都相同的话，那么此二极管已经损坏，LCD上显示的一个数字即是二极管的正向压降：硅材料为0.6V左右；锗材料为0.2V左右，根据二极管的特性，可以判断此时红表笔接的是二极管的正极，而黑表笔接的是二极管的负极。
2.9 三极管的测量
（1）测量步骤
红表笔插入VΩ孔 黑表笔插入COM孔
转盘打在( 二极管 )档
找出三极管的基极b
判断三极管的类型（PNP 或者NPN）
转盘打在hFE档
根据类型插入PNP或NPN插孔测β
读出显示屏中β值 。
（2）注意
e、b、c管脚的判定：表笔插位同上；其原理同二极管。先假定A脚为基极，用黑表笔与该脚相接，红表笔与其他两脚分别接触其他两脚；若两次读数均为0.7V左右，然后再用红 笔接A脚，黑笔接触其他两脚，若均显示“1”，则A脚为基极，否则需要重新测量，且此管为PNP管。
那么集电极和发射极如何判断呢？我们可以利用“HFE”档来判断：先将档位打到“HFE”档，可以看到档位旁有一排小插孔，分为PNP和NPN管的测 量。前面已经判断出管型，将基极插入对应管型“b”孔，其余两脚分别插入“c”，“e”孔，此时可以读取数值，即 β值；再固定基极，其余两脚对调； 比较两次读数，读数较大的管脚位置与表面“c”，“e”相对应。
3 数字万用表使用注意事项
如果无法预先估计被测电压或电流的大小，则应先拨至最高量程挡测量一次，再视情况逐渐把量程减小到合适位置。测量完毕，应将量程开关拨到最高电压挡，并关闭电源。
满量程时，仪表仅在最高位显示数字“1”，其它位均消失，这时应选择更高的
量程。
测量电压时，应将数字万用表与被测电路并联。测电流时应与被测电路串联，测直流量时不必考虑正、负极性。
当误用交流电压挡去测量直流电压，或者误用直流电压挡去测量交流电时，显示屏将显示“000”，或低位上的数字出现跳动。
禁止在测量高电压（220V以上）或大电流（0.5A以上）时换量程，以防止产生电弧，烧毁开关触点。
当万用表的电池电量即将耗尽时，液晶显示器左上角电池电量低提示。会有电池符号显示，此时电量不足，若仍进行测量，测量值会比实际值偏高。
物业工程部的万用表使用频率并不高，一定要确保电池有效。否则应急维修时，电池没电，万用表就成了废物。这可是有现实案例的，不信你们抽查身边的万用表试试！
