今天看到公司有一块自动量程万用表，平常用的都是旋钮的。比较好奇，于是拆而解之。

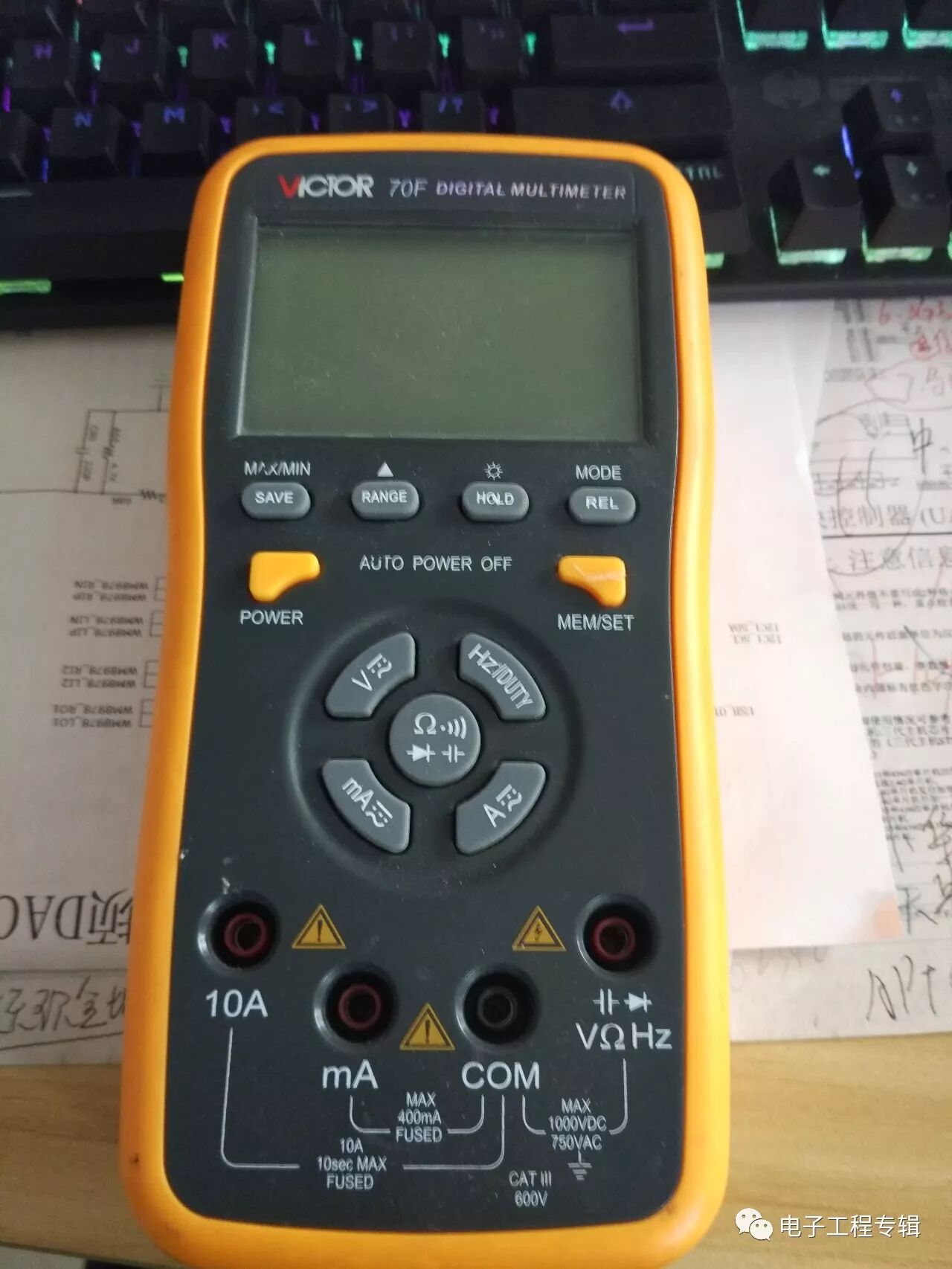

正面照
![]()

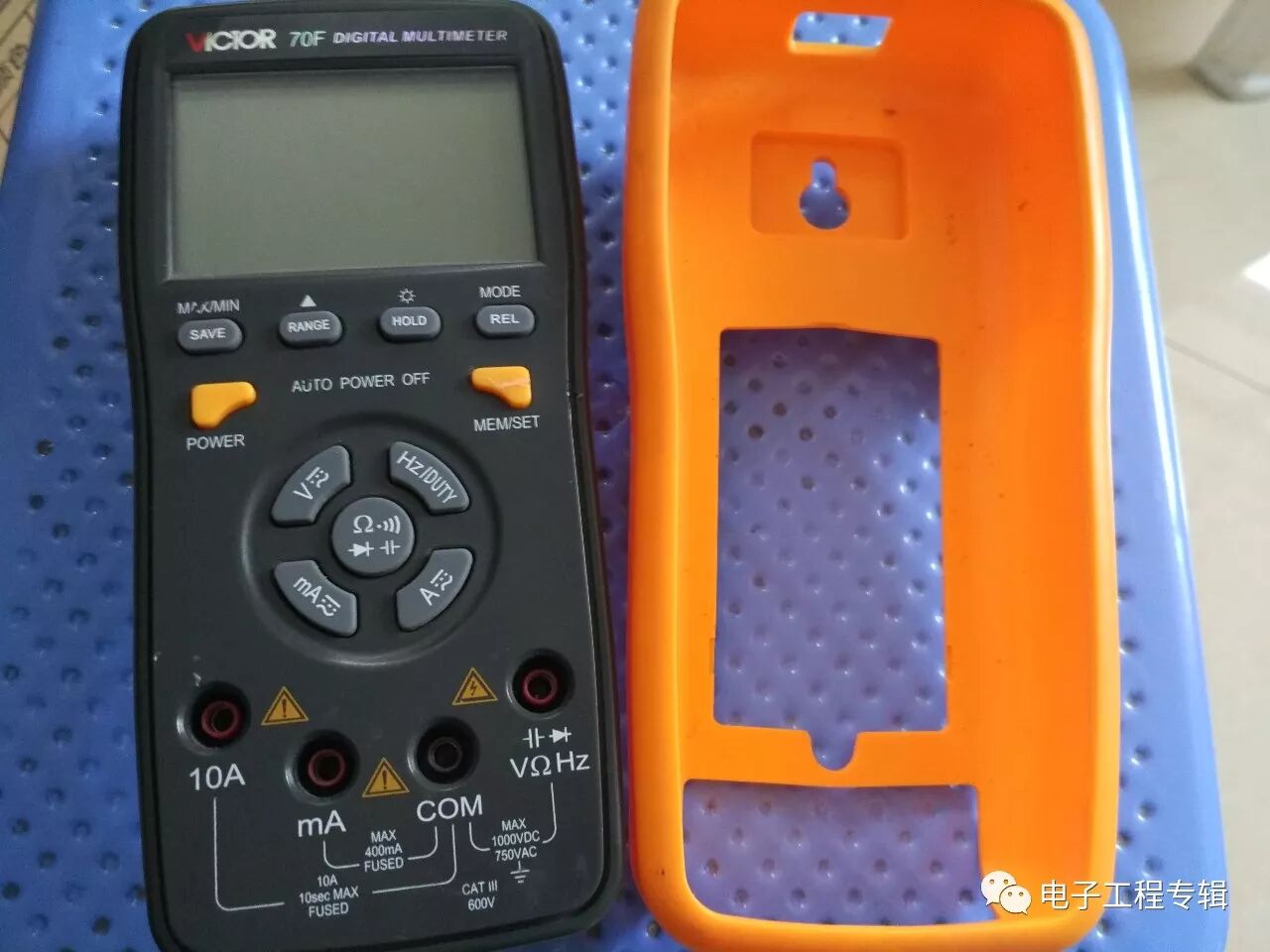

脱下黄色外衣
![]()

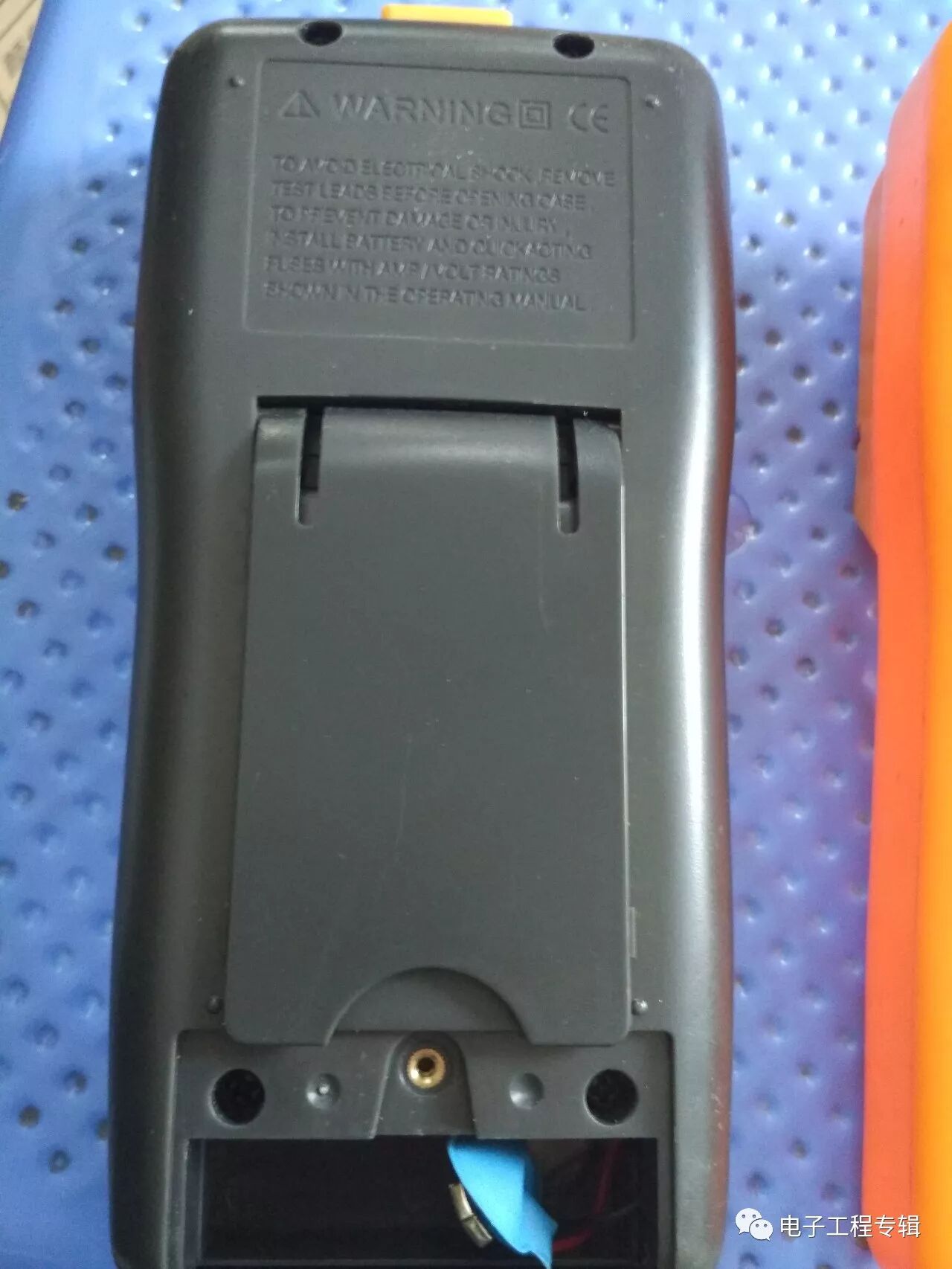

背面有4个螺丝，需要拧下
![]()

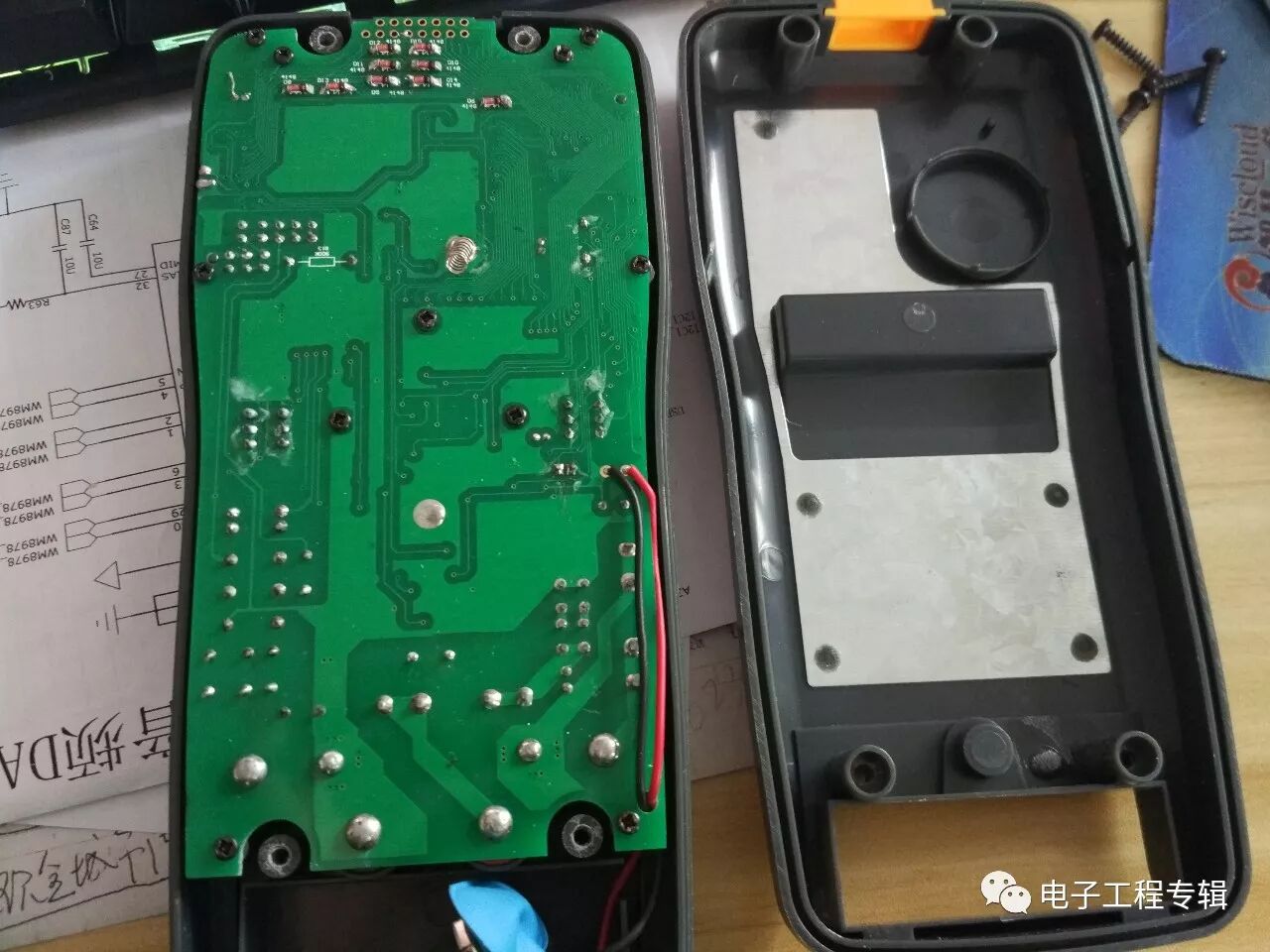

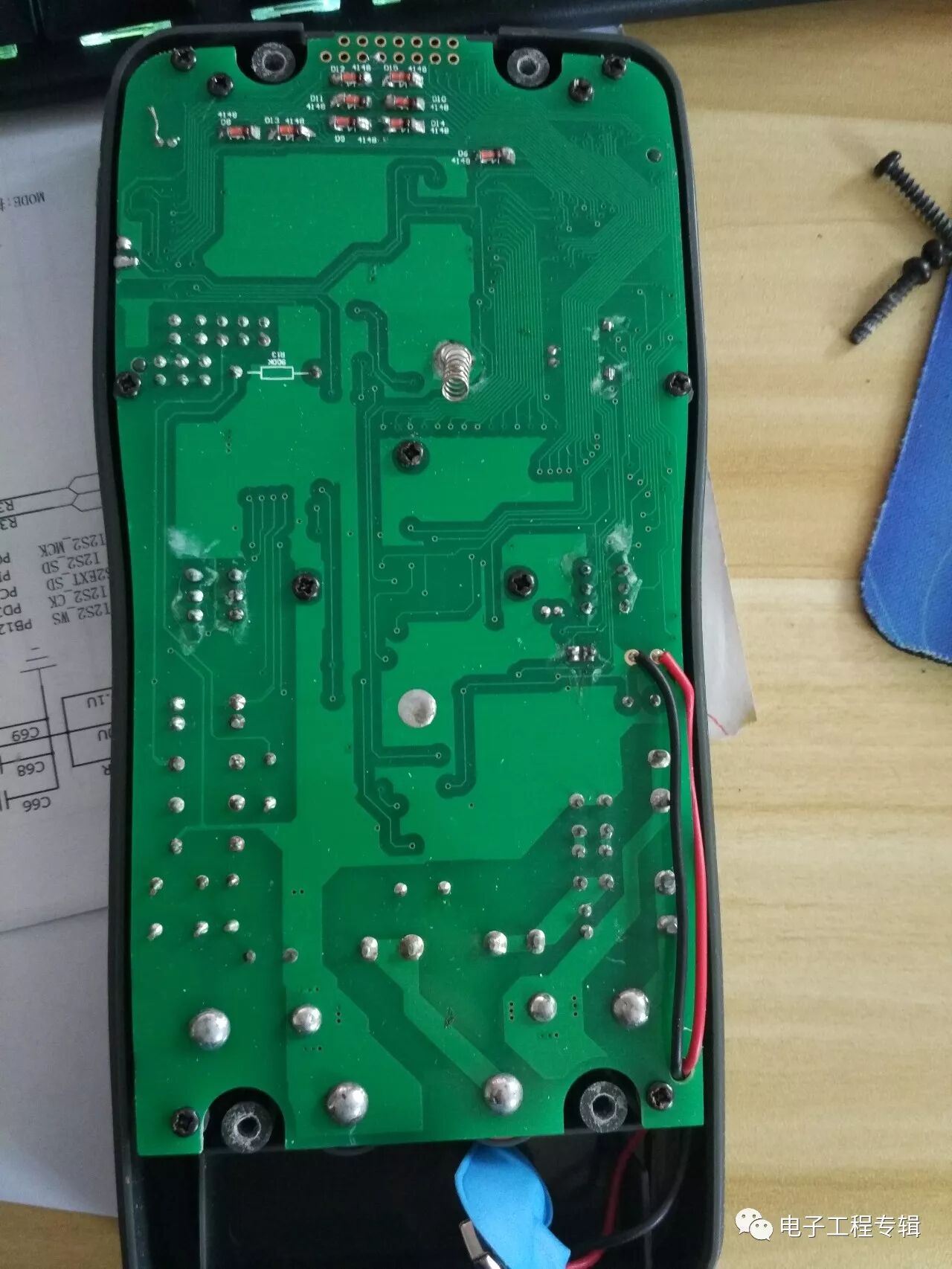

拧下螺丝，打开后盖即可看到背面PCB板
![]()
背面也有好几个螺丝，需要拆下
![]()

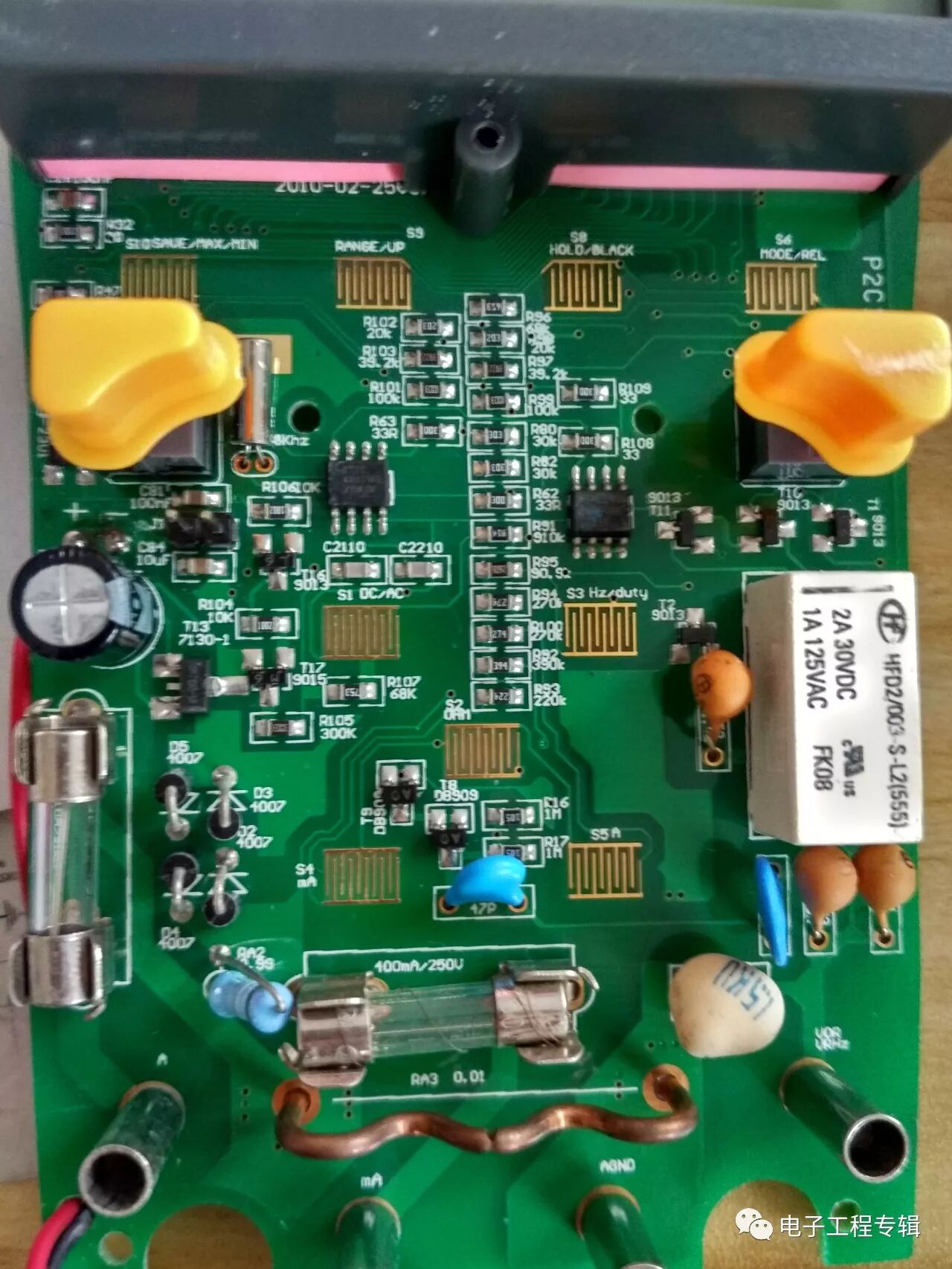

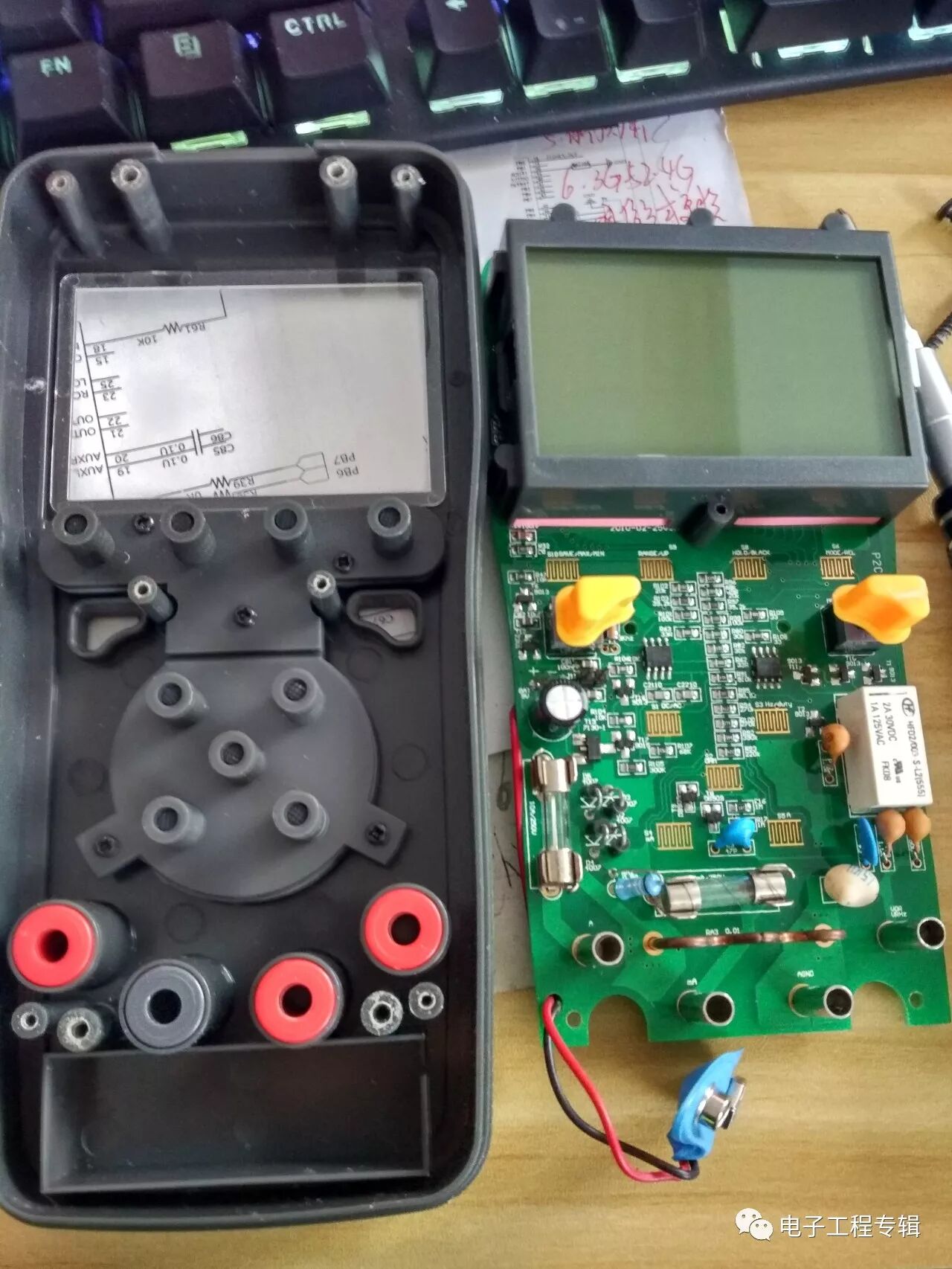

拆下前面板，即可看到内部全面目
![]()

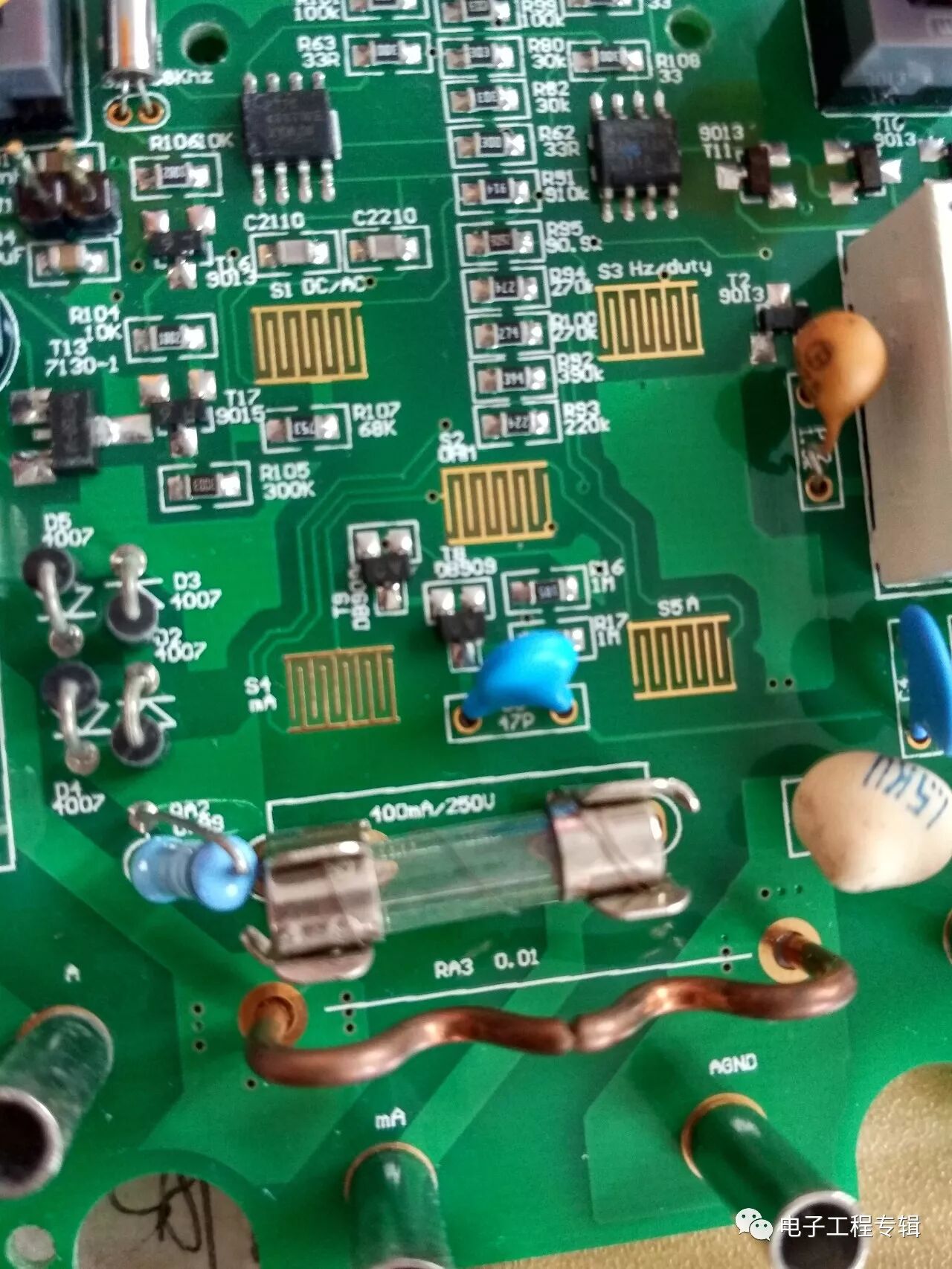

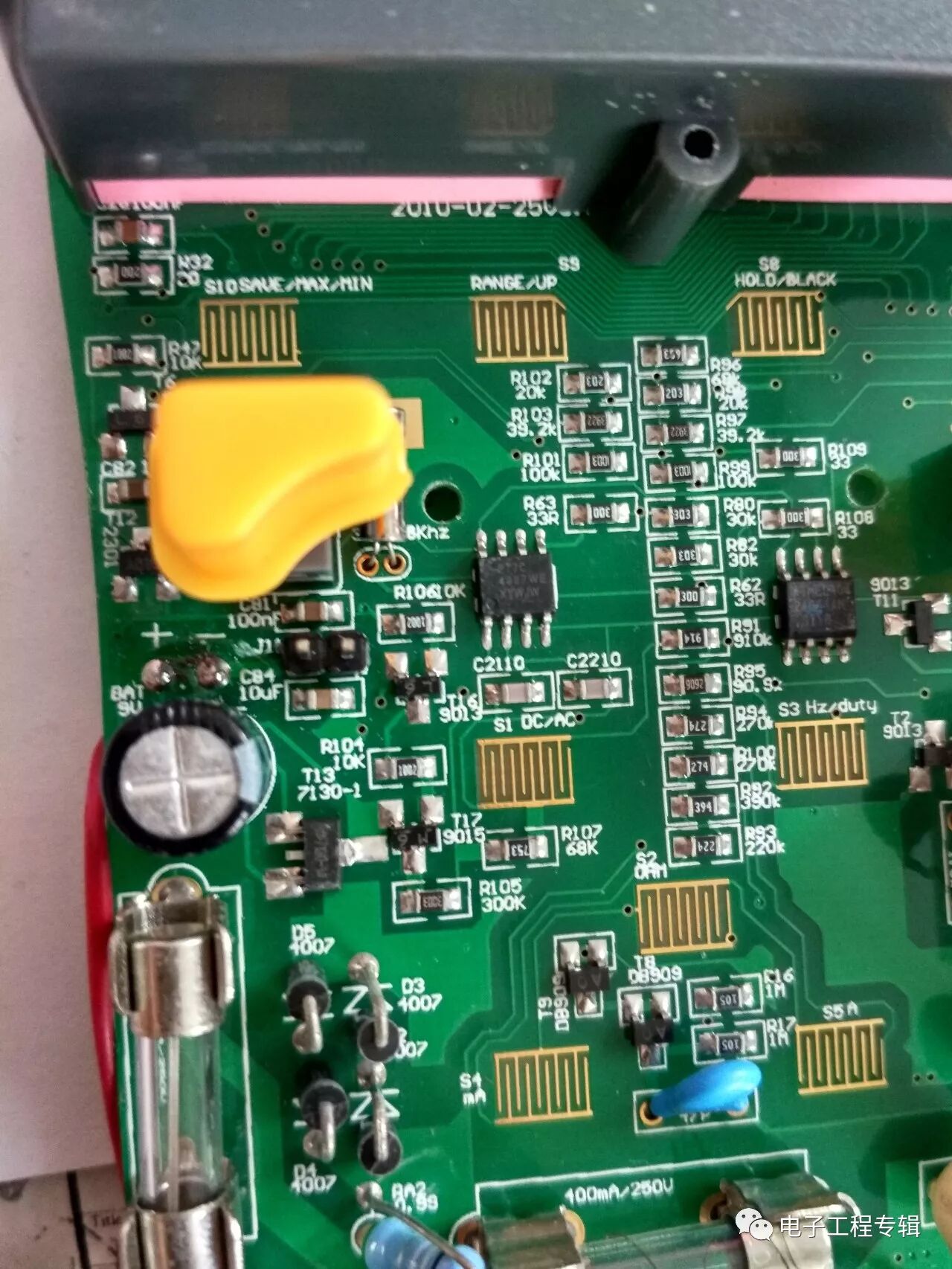

按键附近细节
![]()

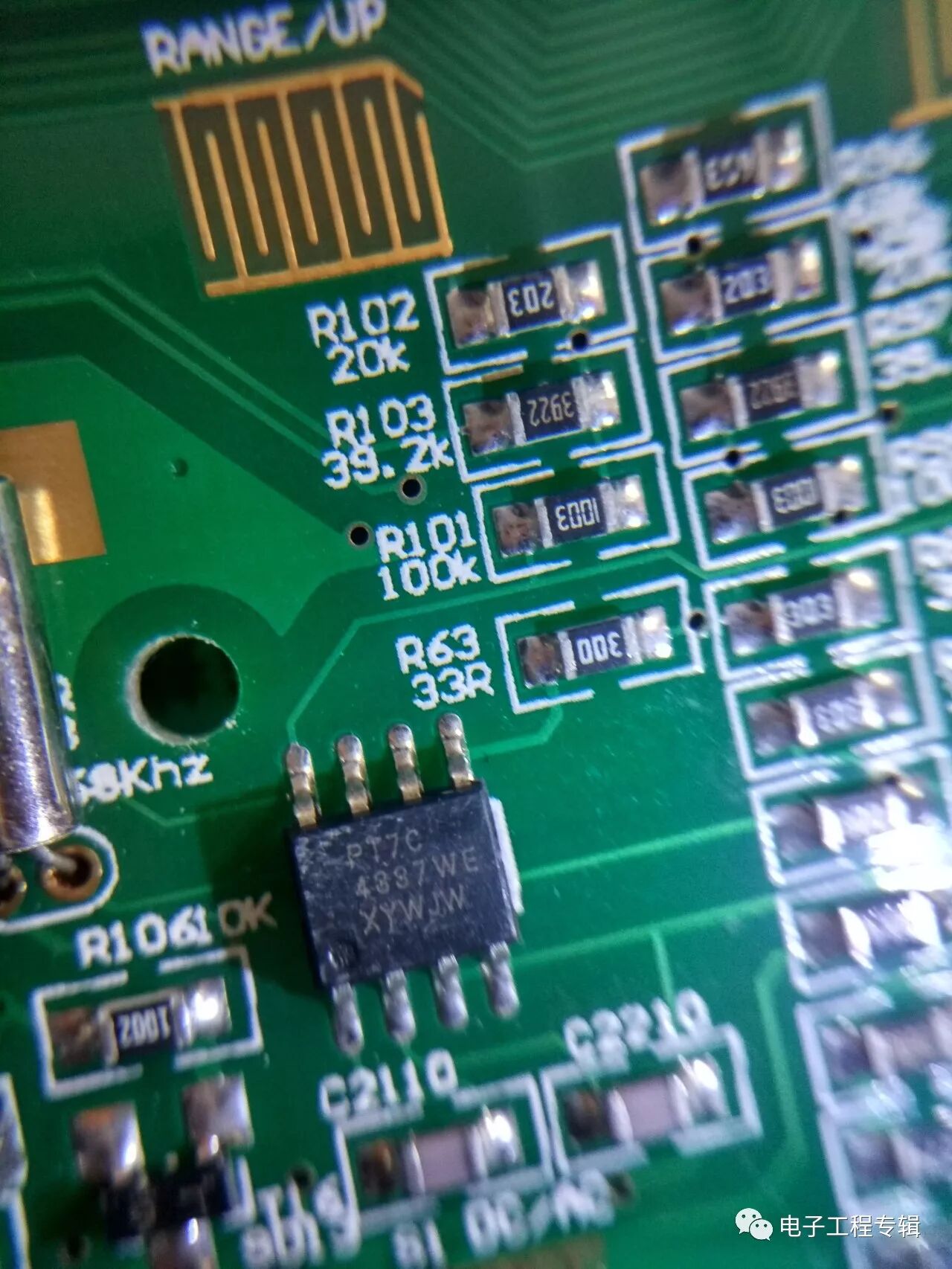

该万用表是带时钟了。时钟芯片采用PT7C433。PT7C4337是一款低功耗串行实时时钟/日历芯片，有两个可以设计的闹钟时间及一路可编程时钟信号输出。所有地址和数据通过2线串行双向总线（I2C）传输；实时时钟电路提供年、月、日、时、分、秒的信息；每月的天数和闰年的天数可自动调整；时钟操作可通过AM/PM指示选择24或12小时显示模式；使用外部32.768kHz石英晶振；工作电压范围从1.8Vto5.5V。
![]()
下图继电器不知道什么用意。
![]()
![]()
而存储器采用的是atmel公司的AT24c64，为2线 EEPROM。容量为64Kbit。
![]()

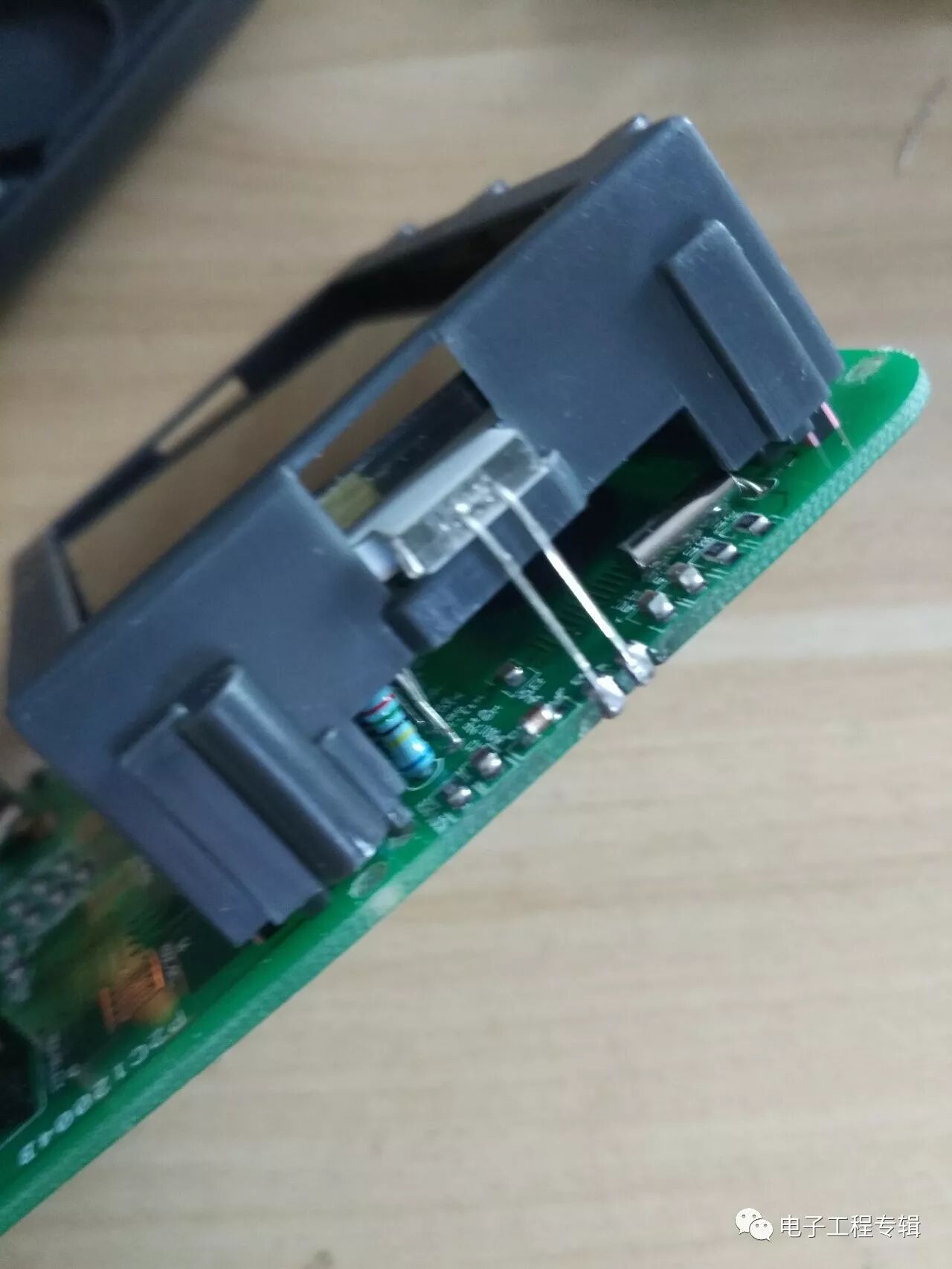

下面看看屏幕下面是什么。直接拆不下来，需要烙铁把侧边两个引脚拆下来。
![]()

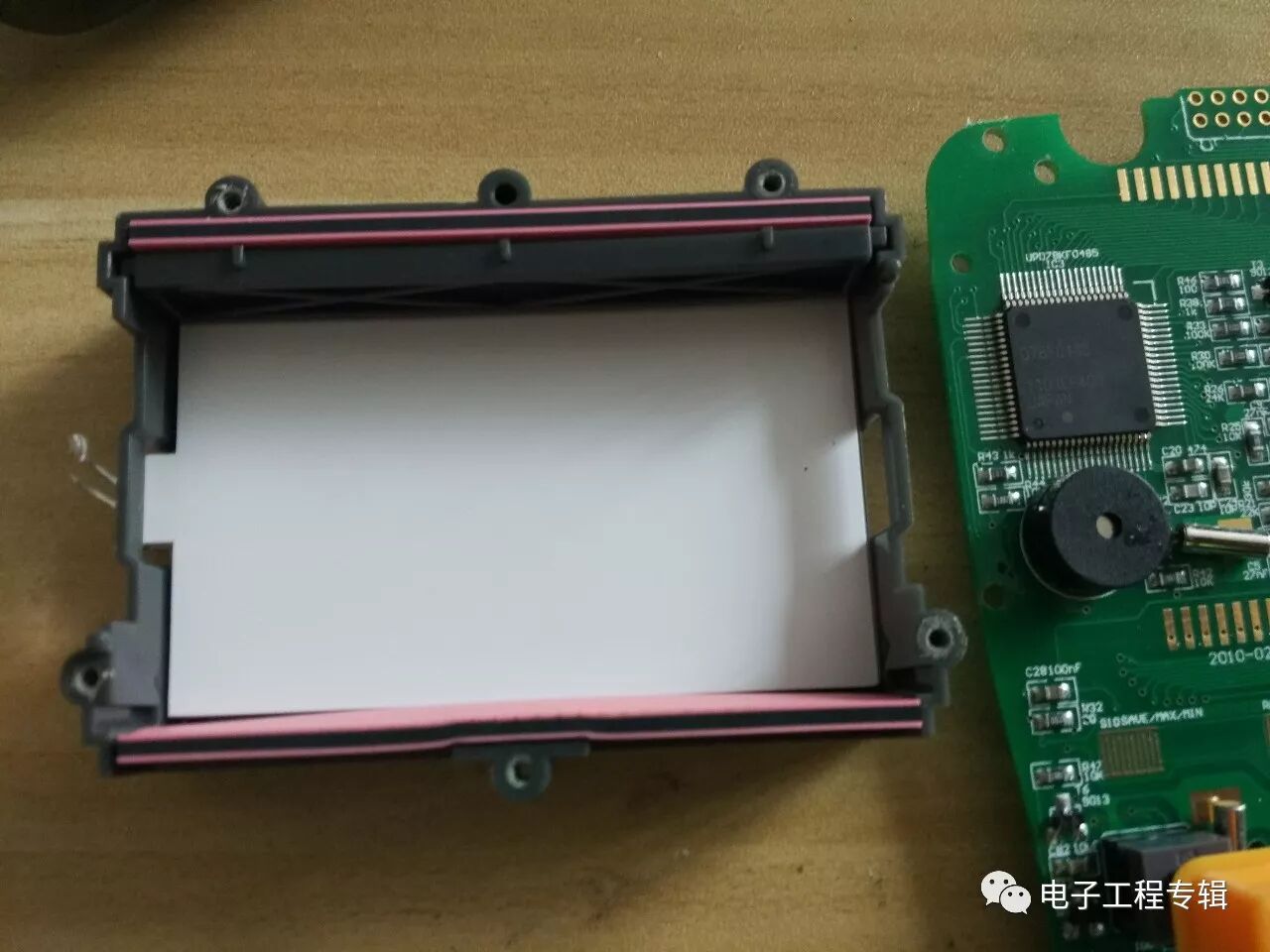

下面是拆下来的屏幕，类似于以前的计算器屏幕接口。
![]()

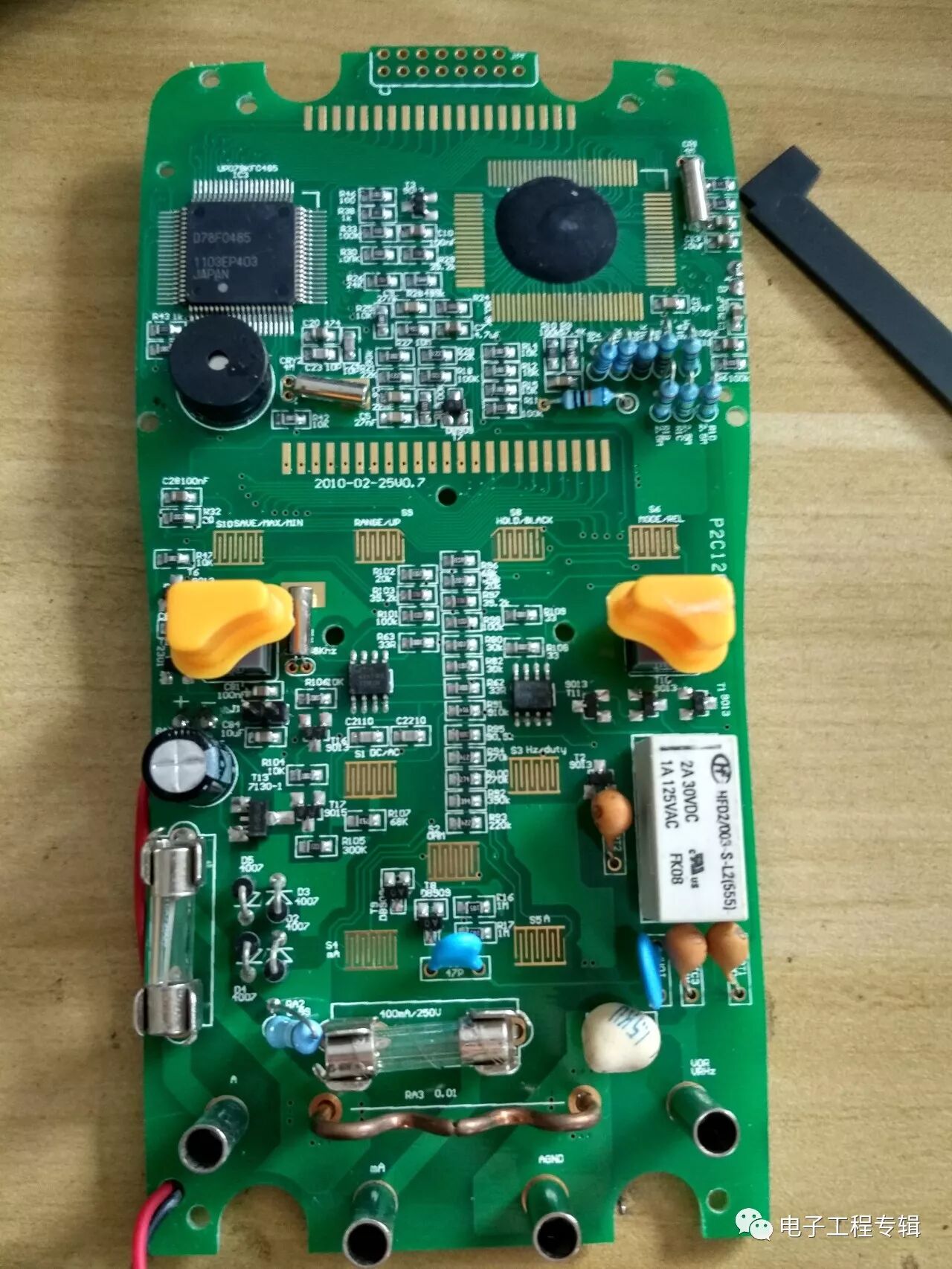

PCB板全面貌
![]()

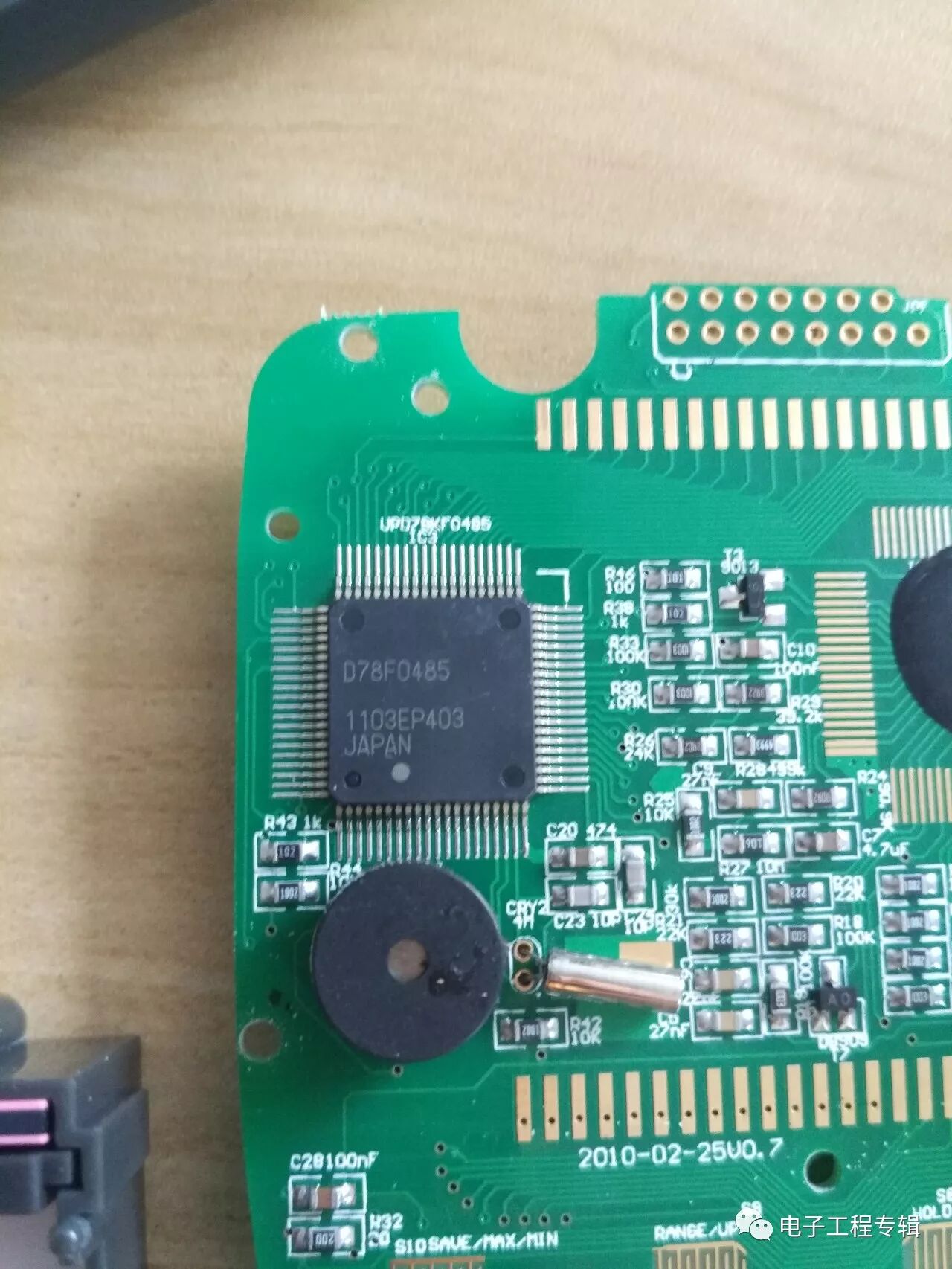

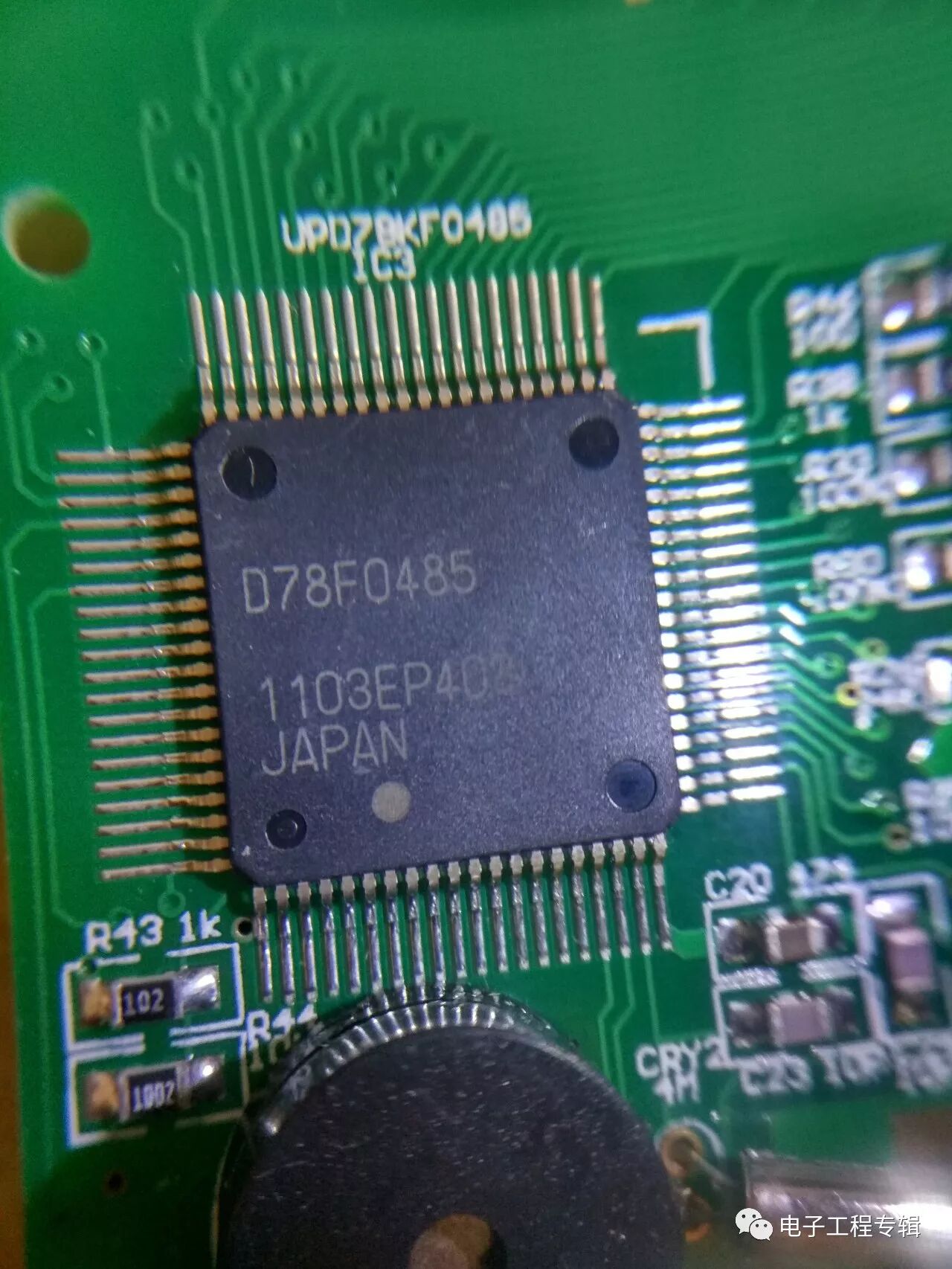

液晶控制器采用8位D78F0485单片机，常用于电表上驱动屏幕。该单片机原是Hitachi，现在已经合并成瑞萨了。
![]()
![]()

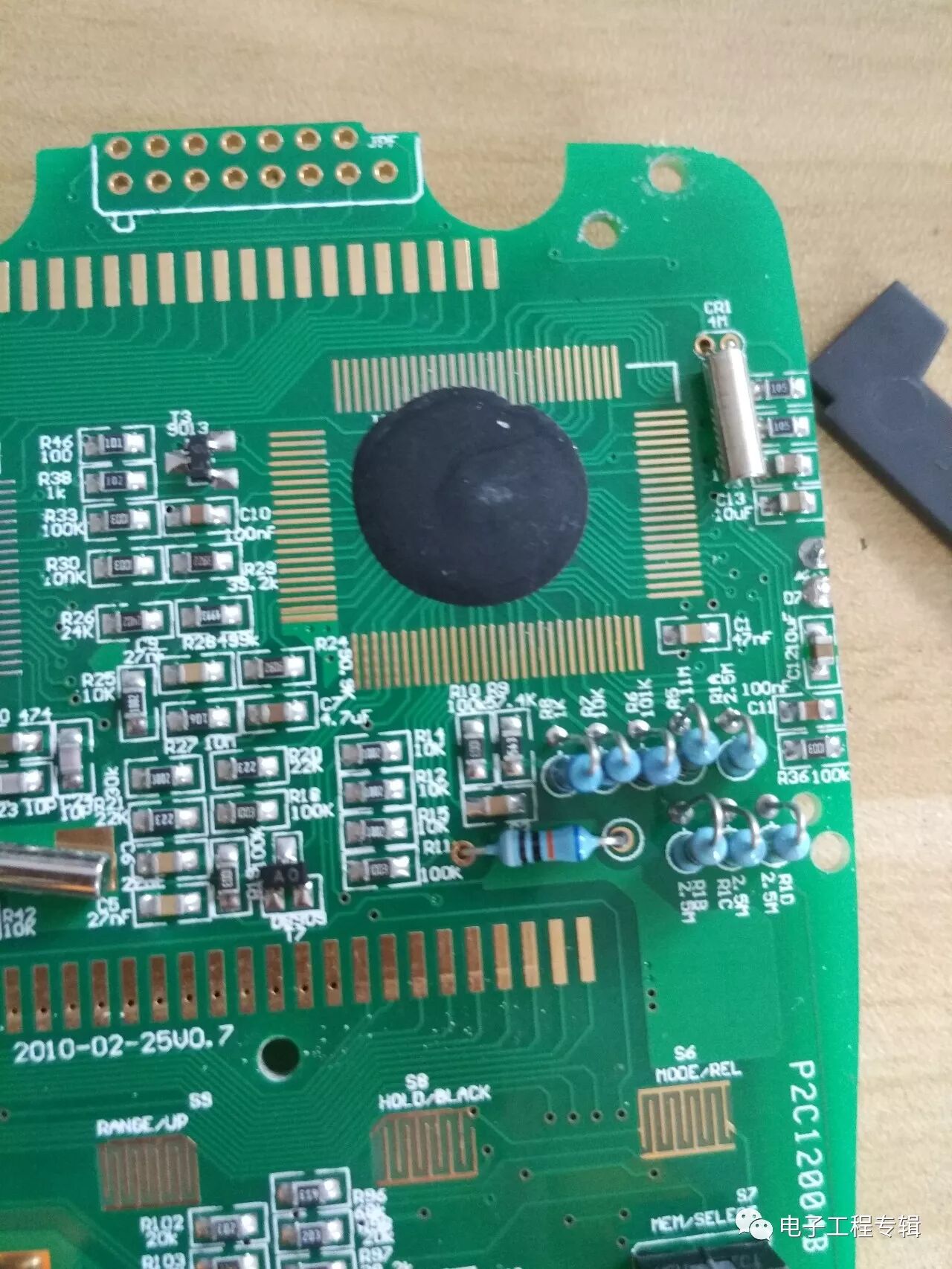

而另一个芯片用的是邦定封装，型号未知。
![]()

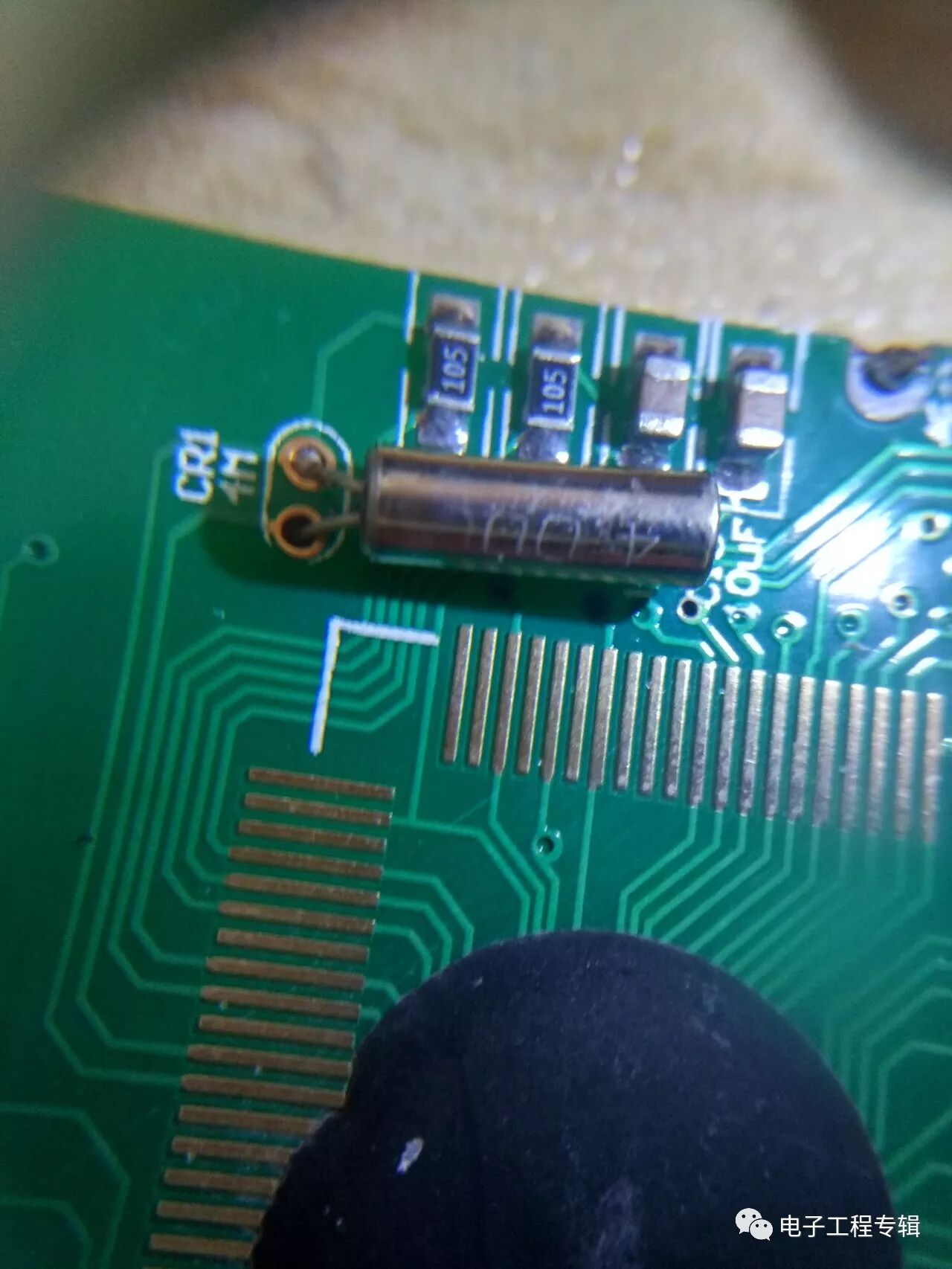

两个芯片用的都是4MHZ晶振。
![]()
好了，本次拆解到此结束。
