老婆的生日马上就要到了,不想买现成的东西,根本就毫无诚意。不如送她个充满爱意的表吧 O(∩_∩)O~ 还带有闹铃功能哦!附加图片欣赏和音乐欣赏。 喜欢的朋友可以自己买材料动手制作 本人将无私奉献出原理图和c程序 出来献丑喽~ ~

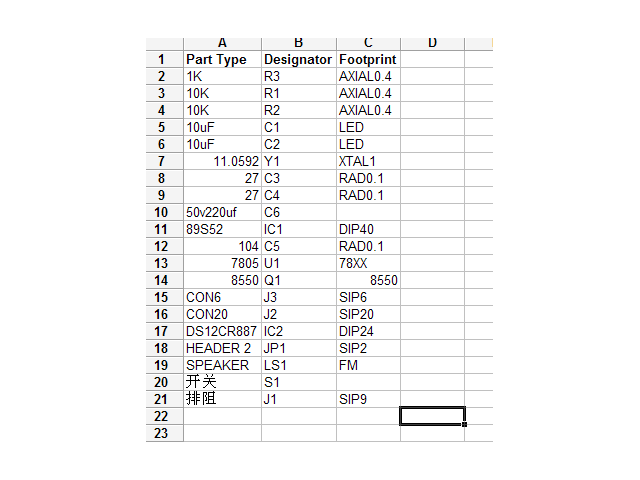

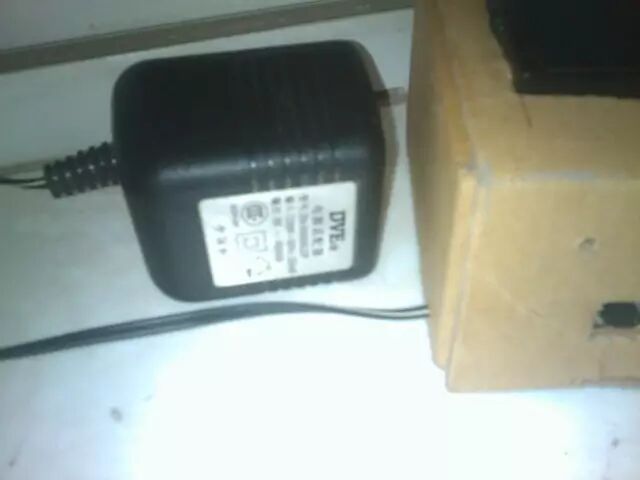

材料清单:合适大小的盒子一个(最好用塑料盒),12864液晶一个,面包板一块,直流5v电源一个(如果没有的话也可以用我那种变压器然后用7805稳压即可,记得加散热片哦),导线若干。还有必要的一些工具。下面是元器件清单。
蜂鸣器要无源的哦!!! 要不然发声会很难听。
单片机用的stc89c58rd+ ,低于58的因为有图片和音乐的关系装不下,大家可以根据需要修改程序。废话不多说,开工啦!
制作步骤:

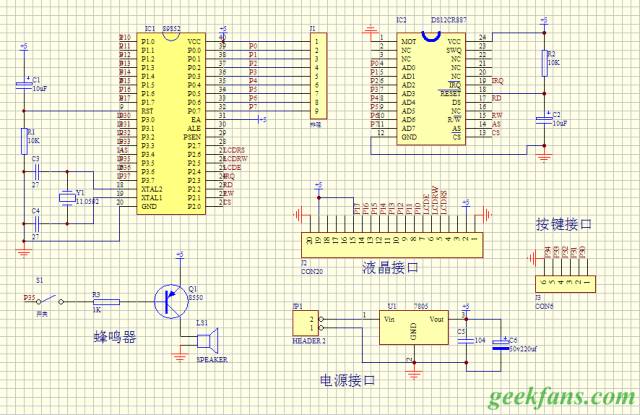

1.焊接电路板 下面的是原理图

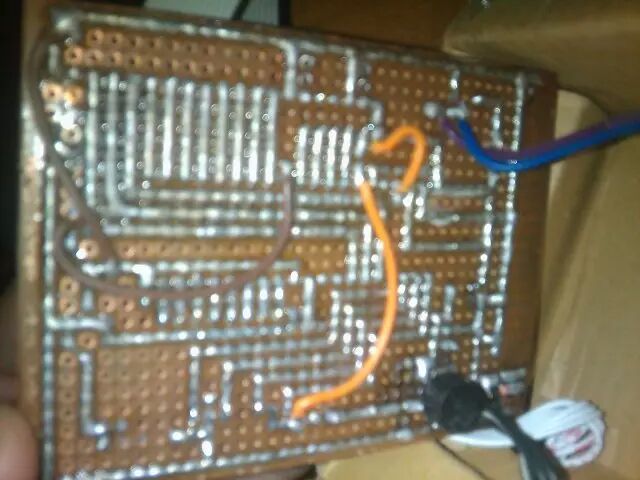

因为电路不算复杂,所以用焊锡搭焊,这样走线显得整齐,呵呵O(∩_∩)O~ 个别线绕不过去的就用导线飞线,这是焊好的背面图片,还是有点乱,纠结啊!(*^__^*) 嘻嘻……

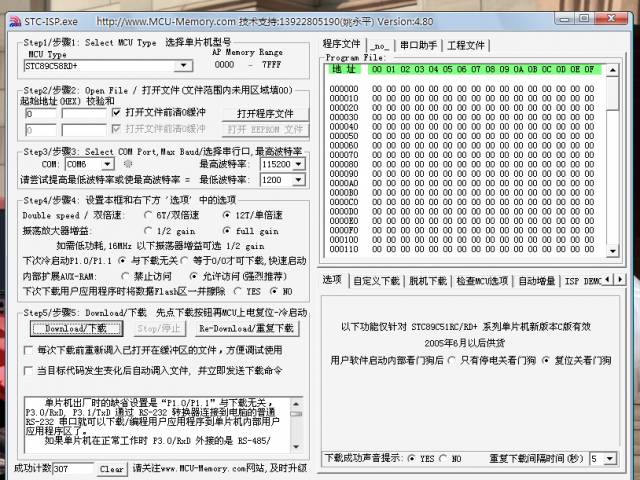

2.往单片机里下载程序,装到焊完的板子上,查看功能是否正常,这一步就不上图片啦,下载方法网上多得是。
3.在盒子上动手术!
因为有液晶屏,按键和开关的关系,所以需要在外壳上开口,用壁纸刀小心开孔,注意别弄伤手哦!

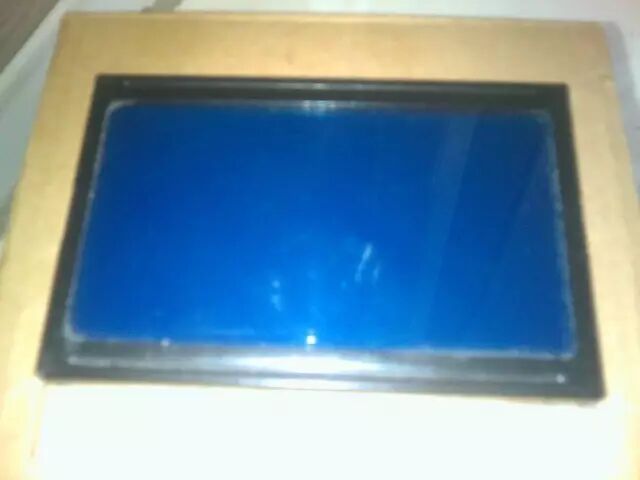

这是液晶的 开孔刚刚好!!!!赞一个!

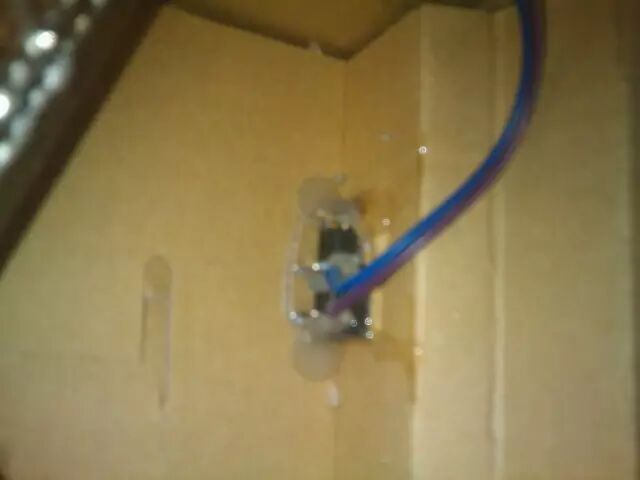

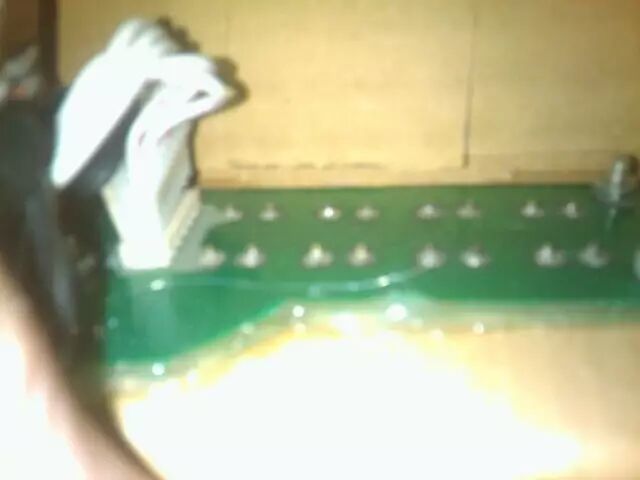

这是按键里面,用螺丝固定后又用热胶棒固定了一下。

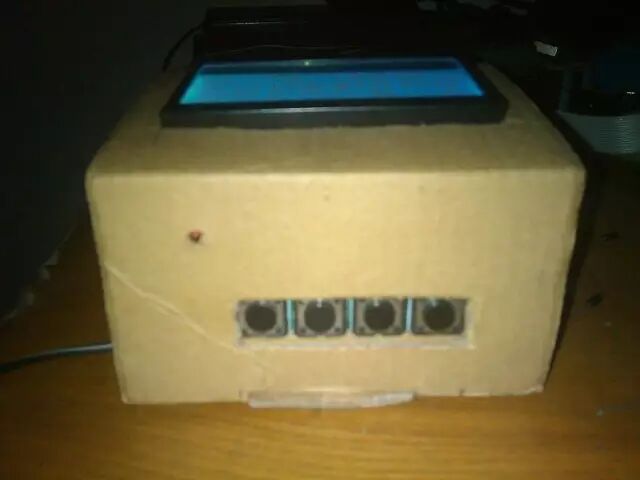

这是固定好后外面的效果!

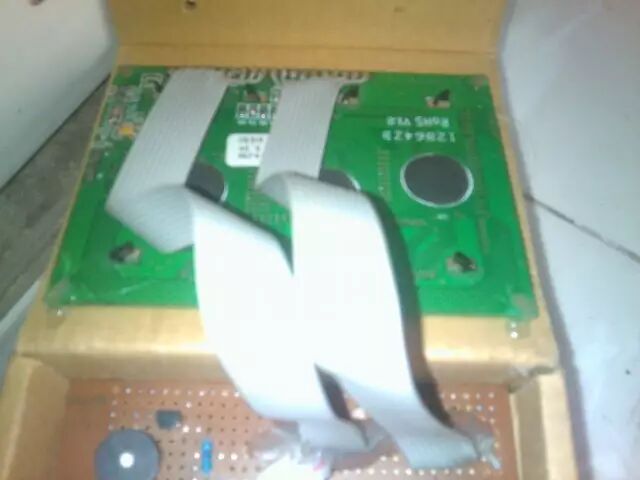

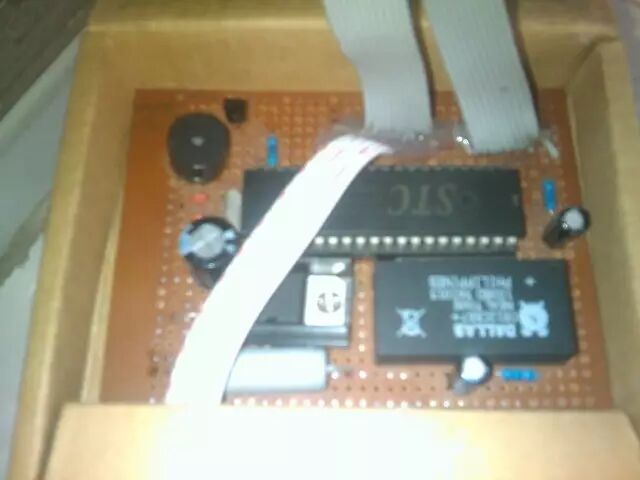

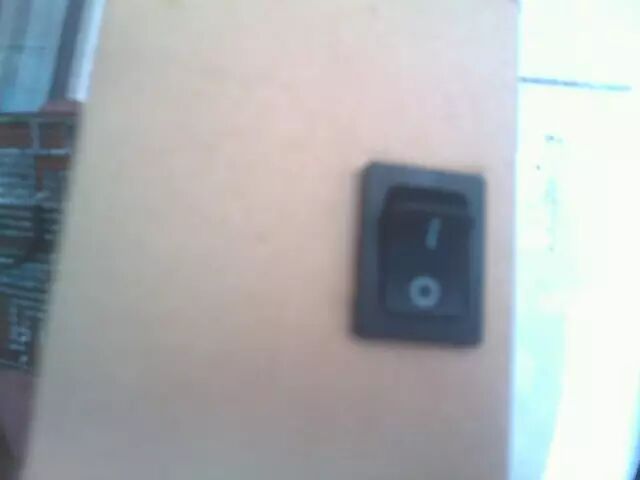

4.合体!把测试好的板子固定到盒子里必要时用胶水。还有那个开关…………
合体进行中………… 请稍后…………

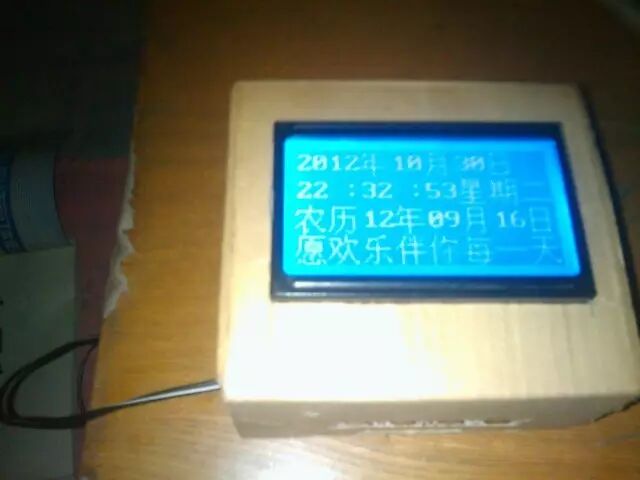

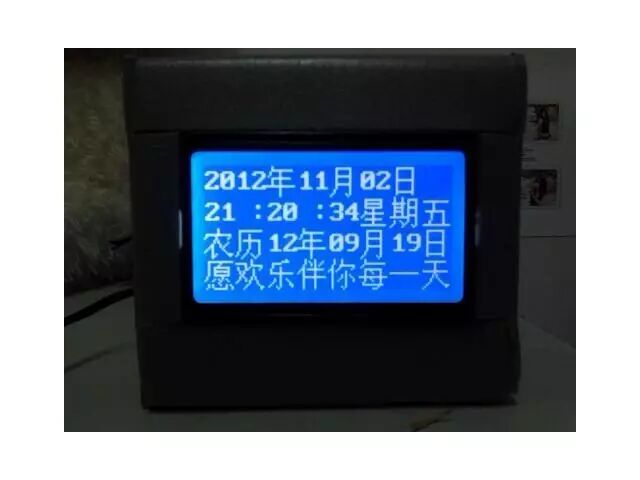

最终产品。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。

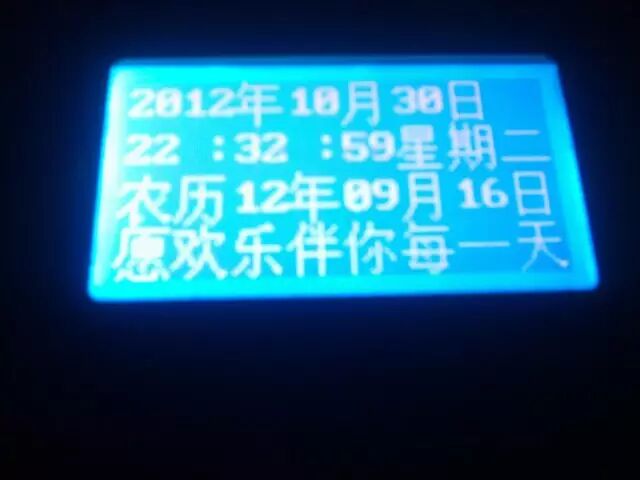

闪亮登场!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
大功告成,大家说是不是很拉风!!!! 呵呵 我嘻唰唰 嘻唰唰! 嘻唰唰! 哦~ 哦~
使用方法:

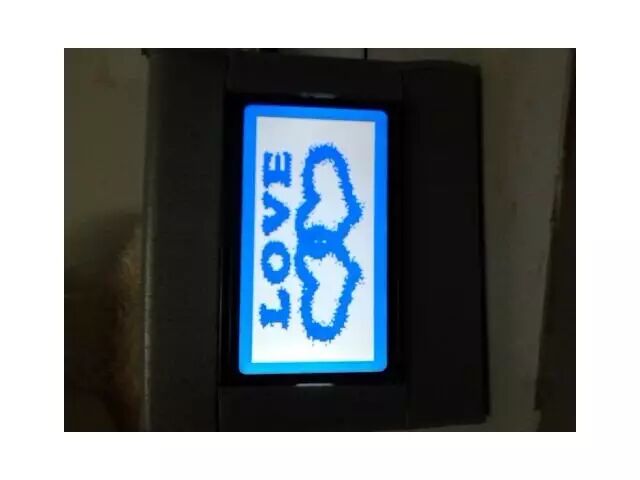

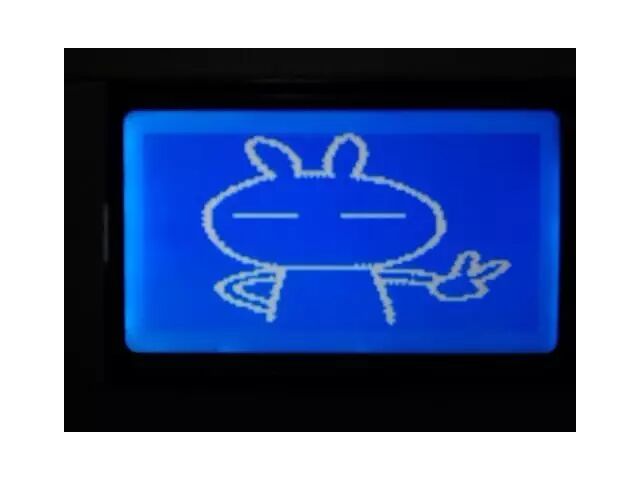

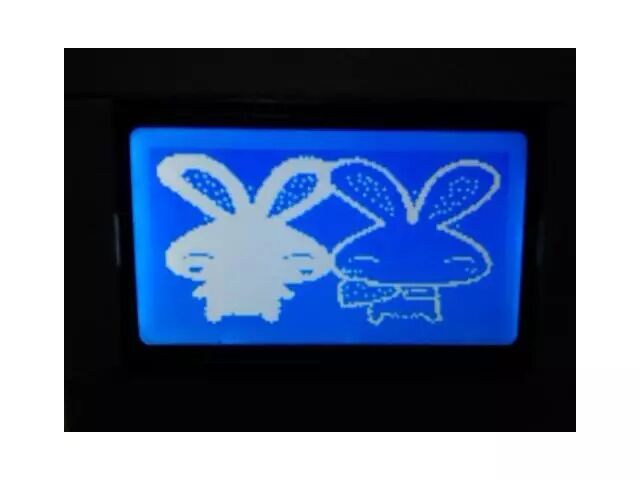

按键可以进入菜单,调整时间,设定闹铃,图片欣赏,音乐欣赏。
用闹铃时必须打开那个开关才可以哦亲!
闹铃响铃是是不能退出的,只能等响铃完成才会自动退出,所以只有把那个开关关掉。 铃声大约一分钟,响完会返回到时间界面。
此闹钟是献给我最亲爱的老婆,版权所有违法必究呵呵,带有农历和节日提醒。音乐有三首,生日歌,挥着翅膀的女孩,昨日重现。喜欢的朋友不妨做一个送给自己最爱的人哦! 住大家永远幸福!
