随着AR技术的突飞猛进，以Google Glass为代表的AR智能眼镜在全球范围内得到了飞速发展，诞生了数十家AR智能眼镜厂商。以Google Glass为代表的棱镜光学显示方案由于其设计原理的原因，一直存在视场角小、光能利用率低的问题，光线需要先后经过半反半透膜层两次（如图1所示），光能率用率约为20%，画面显示昏暗，用户体验不佳。
![]()

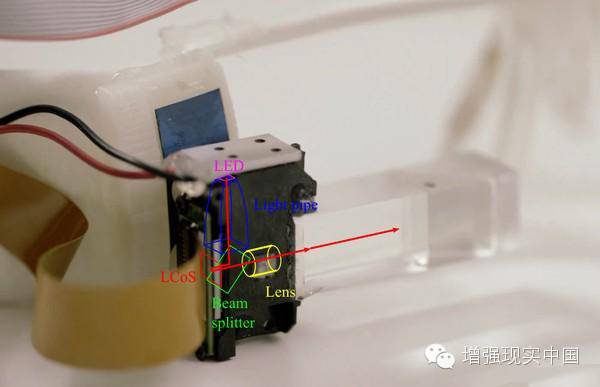

图1 Google Glass棱镜增强显示模组结构图
智能眼镜的核心技术——增强现实光学模组技术一直为国外所垄断，其中著名智能眼镜公司Lumus 推出的DK50智能眼镜具有40度的视场角，其重叠显示的亮度也具有非常好的效果。但是据Lumus称，由于加工和成本方面的限制，面向消费者的产品需要2018年才能推出。
![]()

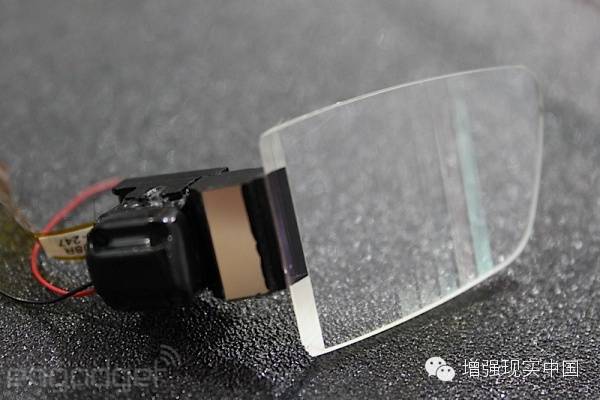

图2 Lumus研发的光波导AR显示模组
另一方面，国内鲜有好的增强现实光学模组解决方案，目前推出的AR智能眼镜普遍采用谷歌的棱镜方案，视野极小（20度以内），即使有视场角稍大的光学方案，量产上也存在比较大的困难。
北京耐德佳显示技术有限公司最近研制出第三代自由曲面波导增强现实光学模组（ned-fsw3），该模组为国内首款可量产超轻薄增强现实模组，将会打破国外技术的垄断，并将与国际著名智能眼镜公司Lumus、meta等展开竞争，抢占国际市场，为智能眼镜整机厂家提供光学模组，以提升智能眼镜的整体显示效果。
据悉，第三代自由曲面波导增强现实光学模组（ned-fsw3），具有超过30度的视场角，单块镜片的重量仅为4.9 g，单个模组整机重量仅为14.9 g，输出图像分辨率可达到720P，由于镜片的工艺特性，保证了产品质量的稳定性并可以进行批量生产，产品具有极高的性价比。
![]()

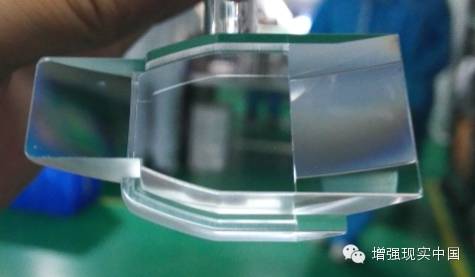

图3 耐德佳可量产增强现实光学器件（ned-fsw3）
智能眼镜的视野越宽，增强现实内容的真实感就越强，而目前大视场角增强现北京耐德佳显示技术有限公司拥有超过十年的基于自由曲面的透射式近眼显示研发及制造基础，2009年研发的自由曲面棱镜产品，视场角达到53.5度，单镜片重量仅8 g，相关光学技术指标已达到并超过了其他发达国家的研发水平，相关研究成果已发表在国际知名光学期刊Applied Optics上（Applied Optics,Vol. 48, No. 14, 2655-2668）。

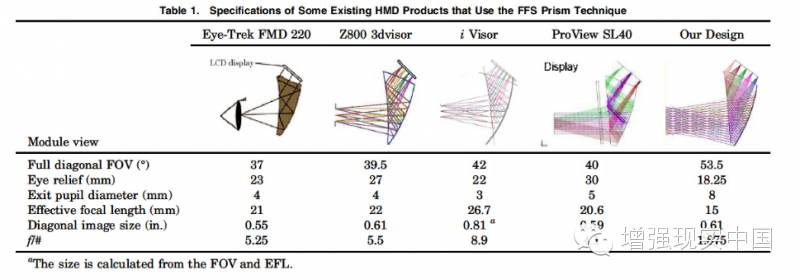

表1耐德佳研发团队自由曲面棱镜与其他自由曲面棱镜参数对比表
![]()
研发团队还较早的开展了基于几何光波导与自由曲面光学技术结合的超轻薄近眼显示技术的研发，可以将光学镜片的厚度减小到2～3 mm以下。相关研究成果已经发表在著名光学期刊Optics Express上(Optics Express , Vol. 22, No. 17 | DOI:10.1364/OE.22.020705).
![]()

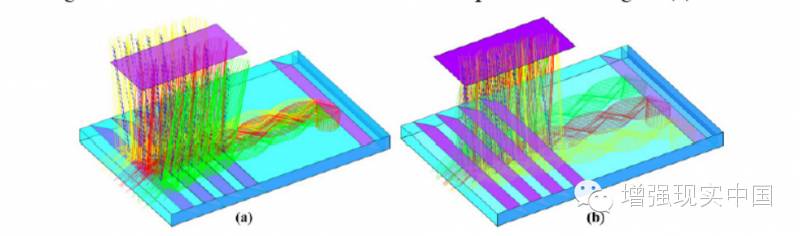

图4 耐德佳研发团队自由曲面光波导产品结构图
北京耐德佳显示技术有限公司将于2016年5月正式发售第三代自由曲面波导增强现实光学模组（ned-fsw3）产品，同时该款产品将于近期开始接受批量预订。
![]()
