万用表是最常用的测量仪器之一，是一种集成多种常用电学测量功能的仪器。如今不少万用表都向智能化方向发展，市面上的万用表种类、功能都较多，如何选择一款适合自己的万用表？万用表该如何使用呢？
一、什么是万用表
万用表又称为复用表、多用表、三用表、繁用表等，是电力电子等部门不可缺少的测量仪表，一般以测量电压、电流和电阻为主要目的。万用表按显示方式分为指针万用表和数字万用表。是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数。
![]()
二、万用表的作用

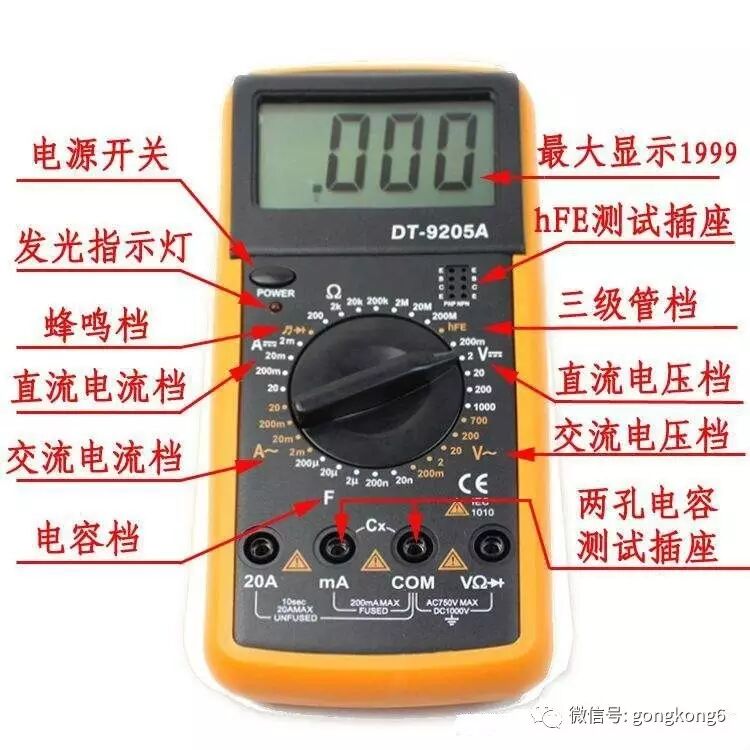

万用表的三个基本功能是测量电阻、电压、电流，所以老前辈们叫它三用表。现在的万用表添加了好多新功能，尤其是数字式万用表，如测量电容值、电感、频率、占空比、温度、三极管放大倍数，二极管压降等
三、万用表的分类与原理
1、万用表的分类
常见的万用表有指针式万用表和数字式万用表。指针式多用表是一表头为核心部件的多功能测量仪表，测量值由表头指针指示读取。数字式万用表的测量值由液晶显示屏直接以数字的形式显示，读取方便，有些还带有语音提示功能。万用表是公用一个表头，集电压表、电流表和欧姆表于一体的仪表。
2、万用表原理
万用表的基本原理是利用一只灵敏的磁电式直流电流表（微安表）做表头。当微小电流通过表头，就会有电流指示。但表头不能通过大电流，所以，必须在表头上并联与串联一些电阻进行分流或降压，从而测出电路中的电流、电压和电阻。
![]()
四、万用表选购技巧
1、万用表的显示位数和精度
显示位数和精度是万用表最基本也最重要的指标。一般来讲万用表显示位数越高精度也越高，反之相反。
2、万用表的测量方法和交流频响
万用表的测量方法主要对交流信号测量而言，伴随交流信号频率的改变，出现各种频率响应，影响万用表的测量。万用表对交流信号的测量，一般有二种方法：平均值和真有效值测量。
3、功能和测量范围
不同的万用表，其生产厂家将会设计不同的功能测量范围。普通的万用表都能测试交直流电压、电流、电阻、通断等，但是有的万用表为了降低成本不设置电流功能。
4、测量稳定性和保护性
好的万用表自我保护性很好，像有些万用表插错表笔线时，会自动产生蜂鸣报警……万用表的选购，不要盲目贪图便宜，要实用、好用。

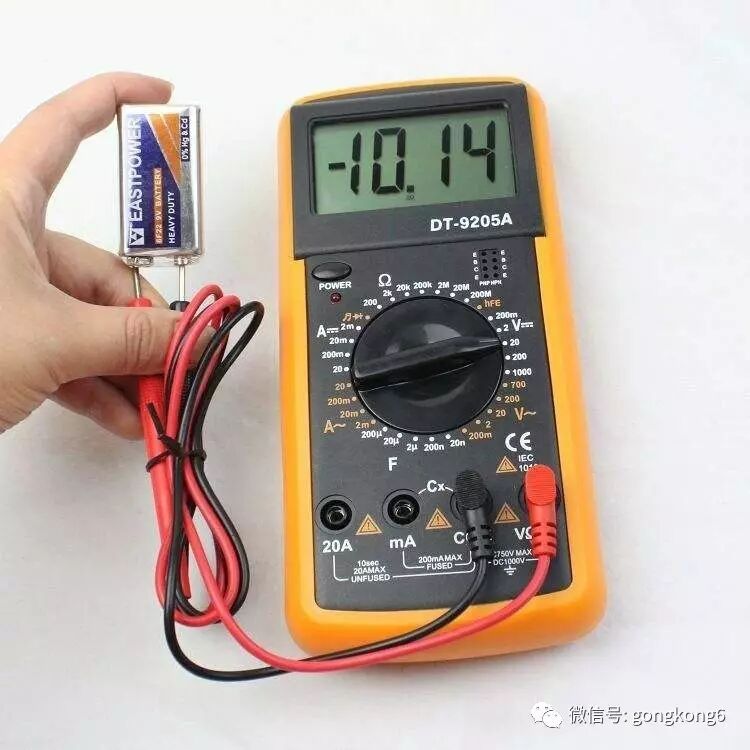

五、万用表的使用方法
1、使用前应熟悉万用表各项功能，根据被测量的对象，正确选用档位、量程及表笔插孔。
2、在对被测数据大小不明时，应先将量程开关，置于最大值，而后由大量程往小量程档处切换，使仪表指针指示在满刻度的1/2以上处即可。
3、测量电阻时，在选择了适当倍率档后，将两表笔相碰使指针指在零位，如指针偏离零位，应调节“调零”旋钮，使指针归零，以保证测量结果准确。如不能调零或数显表发出低电压报警，应及时检查。
4、在测量某电路电阻时，必须切断被测电路的电源，不得带电测量。
5、使用万用表进行测量时，要注意人身和仪表设备的安全，测试中不得用手触摸表笔的金属部份，不允许带电切换档位开关，以确保测量准确，避免发生触电和烧毁仪表等事故。
![]()
六、万用表保养与维修
1、万用表保养
（1）不要接高于1000V直流电压或高于700V交流有效值电压。
（2）不要在功能开关处于Ω和位置时，将电压源接入。
（3）在电池没有装好或后盖没有上紧时，请不要使用此表。
2、万用表维修
（1）外观检查
若发现如断线、脱焊、搭线短路、熔丝管断、烧坏元件等，可以触摸出电池、电阻、晶体管、集成块的温升情况，可参照电路图找出温升异常的原因。
（2）测电压法
测量各关键点的工作电压是否正常，可较快找出故障点。如测A/D转换器的工作电压、基准电压等。
（3）短路法
检查A/D转换器方法里一般都采用短路法，这种方法在修理弱电和微电仪器时用得较多。
（4）断路法
把可疑部分从整机或单元电路中断开，若故障消失，表示故障在断开的电路中。此法主要适合于电路存在短路的情况。
（5）测元件法
当故障已缩小到某处或几个元件时，可对其进行在线或离线测量。必要时，用好的元件进行替换，若故障消失，说明元件已坏。
七、万用表的使用的注意事项
1、在使用万用表之前，应先进行“机械调零”，即在没有被测电量时，使万用表指针指在零电压或零电流的位置上。
2、在使用万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。
3、在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时，更应注意。否则，会使万用表毁坏。如需换挡，应先断开表笔，换挡后再去测量。
4、万用表在使用时，必须水平放置，以免造成误差。同时，还要注意到避免外界磁场对万用表的影响。
5、万用表使用完毕，应将转换开关置于交流电压的最大挡。如果长期不使用，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。
![]()
