十分钟教你使用万用表检测电子节气门

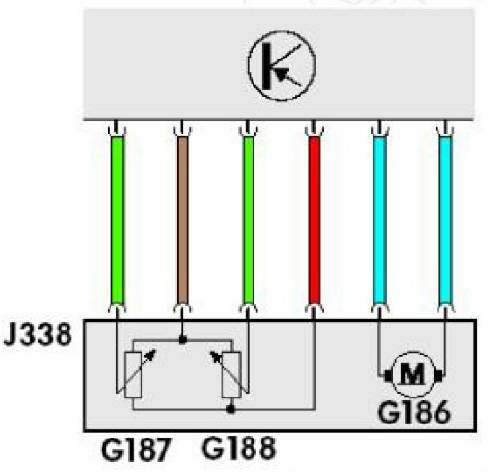

六线电子节气门电路图

汽修学习中心

电控｜电路｜干货｜课程

两个传感器公用电源（红）和打铁（棕色）以及两个信号线（绿色）驱动电机G186两个（蓝色）控制线

传感器冗余设计！这两个传感器信号线曲线是相反的.踩下油门踏板时.一个信号电压由低变高.一个信号电压由高变低变化.电子节气门系统采用2个踏板位置传感器和2个节气门位置传感器，传感器两两反接，实现阻值的反向变化，即两个传感器阻值变化量之和为零。对两个传感器施加相同的电压，两者输出的电压信号也相应反向变化，且其和始终等于供电电压。

使用电子节气门的好处

在海拔较高的地区，大气压下降，空气稀薄，氧气含量下降，会导致发动机输出动力下降。此时电子节气门系统可按照大气压强和海拔高度的函数关系对节气门开度进行补偿，保证发动机输出动力和加速踏板位置的关系保持稳定。
