最全电表接线图 电工必备

2020-11-07 13:48:21

几种常用电表接线,初学电工看了应该都会接。有了这篇文章基本所有简单的电表接线都能搞定了,希望看完多多转发,多多收藏,让更多的人也能学习到一些专业知识,谢谢。自己动手时一定要确保安全的情况下进行,建议旁边有人帮忙看着。

电工学习网:www.diangon.com

关注电工学习网官方微信公众号“电工电气学习”,收获更多经验知识。

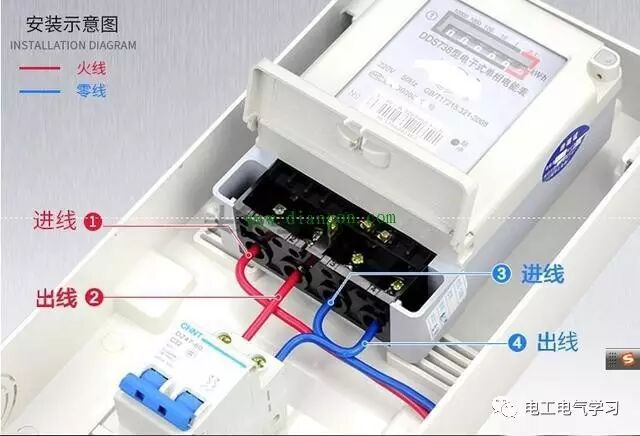

单相表

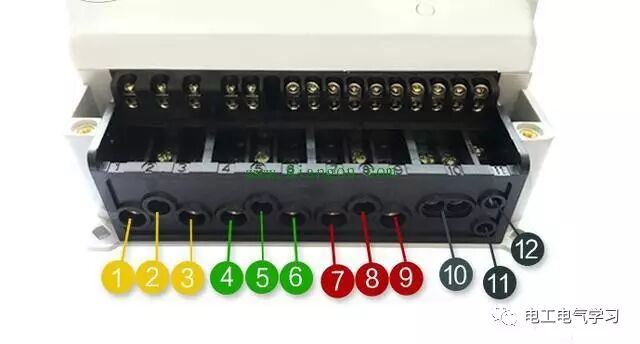

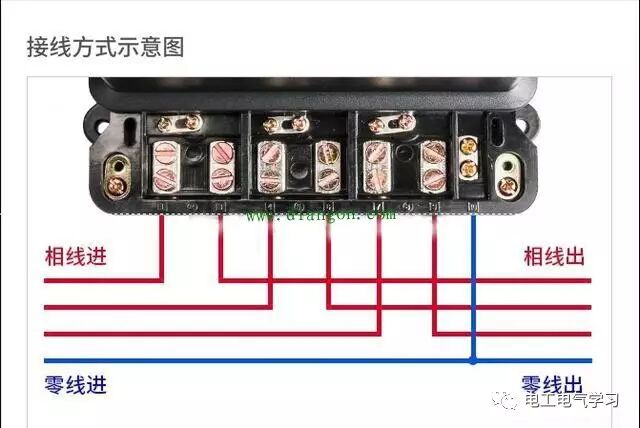

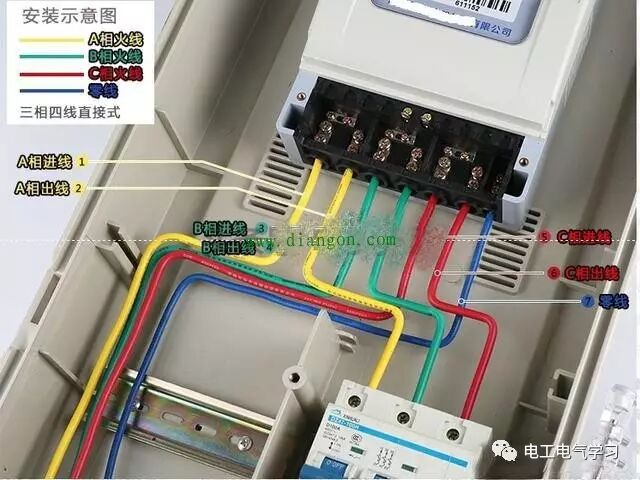

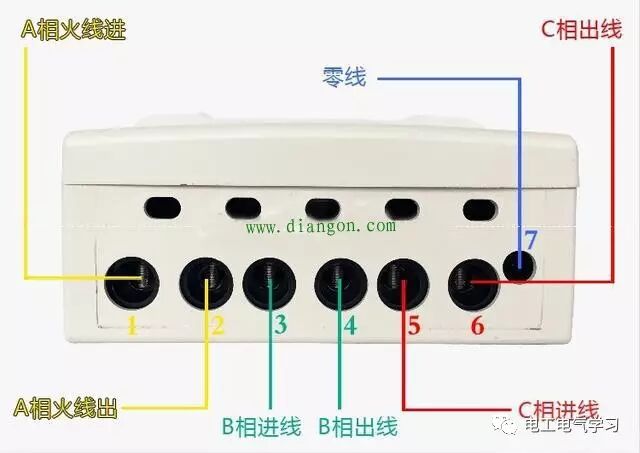

三相电表直接表

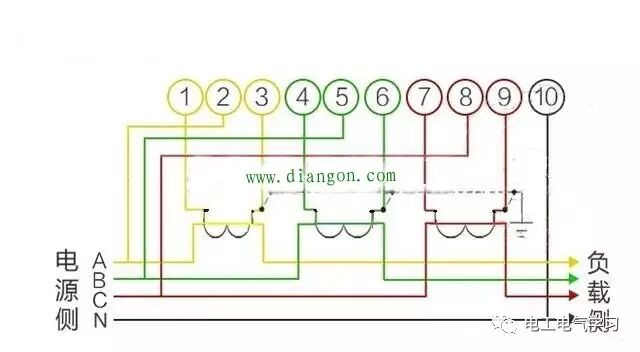

过电流互感器【3X220/380V 1.5(6)A】电能表


三相四线电能表【3X57.7/100V 1.5(6)A】


三相三线电能表【3X100V 1.5(6)A】


过电流互感器【3X220/380V 1.5(6)A】电能表

了解电工工作必备口诀,请点击下面“阅读原文
