不同的电表的接线方式是有所不同的，例如单相电表和三相电表的接线方式就有所不同；有但是无论对于什么电力仪表来说，都是只有两种回路：电压回路和电流回路。
因此无论何种电力仪表它的接线原则都是基于这两点：
1.电流线圈与负载串联，或者接在电流互感器的二次侧；
2.电压线圈与负载并联，或者接在电压互感器的二次侧。
![]()

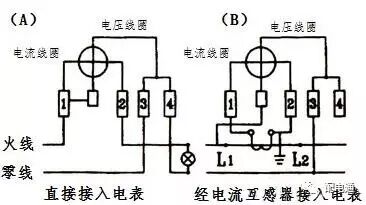

相比于三相电表，单相电表的接线较为简单。在低电压小电流线路中，电表可直接接在线路上，如图（A）所示。
电表端盖（即图中标有1、2、3、4的那一排方框）都画有接线图，对于低电压大电流中的线路中，电表电流线圈经电流互感器与负载相连，如图（B）所示
![]()

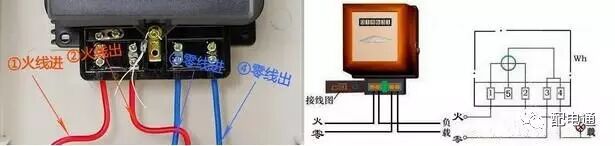

单相电表接线实物图
我们决定是否使用三相三线制还是用三相四线制的电表，是由用户的进线和用电性质决定。 如果用户是纯三相制电器，如三相变压器，三相电动机等，可以使用三相三线制线路，三相三线制只有三根线，没有零线，就只能用三相三线制的表。
如果用户有单相负荷又有三相负荷，那就是三相四线制或三相五线制（多零线接地线）线路，就要使用三相四线制的电表。 三相三线制线路没有调整能力，要求三相负荷基本平衡。所以三相三线制电表和三相四线制电表，接线方式也有所不同。
![]( "三相三相之.jpg")

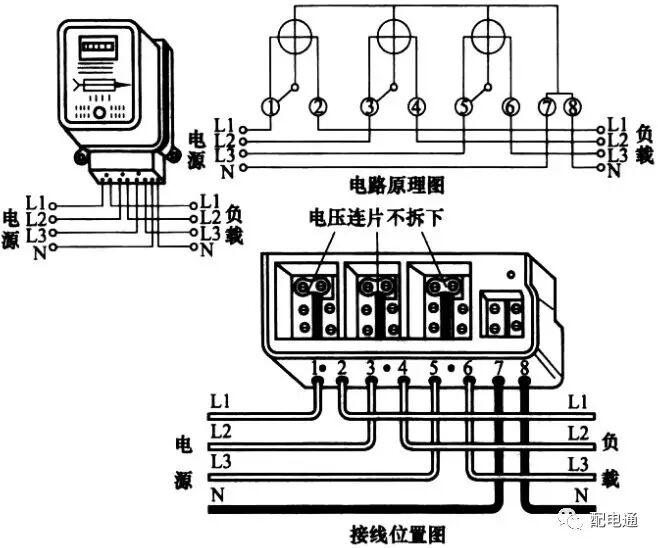

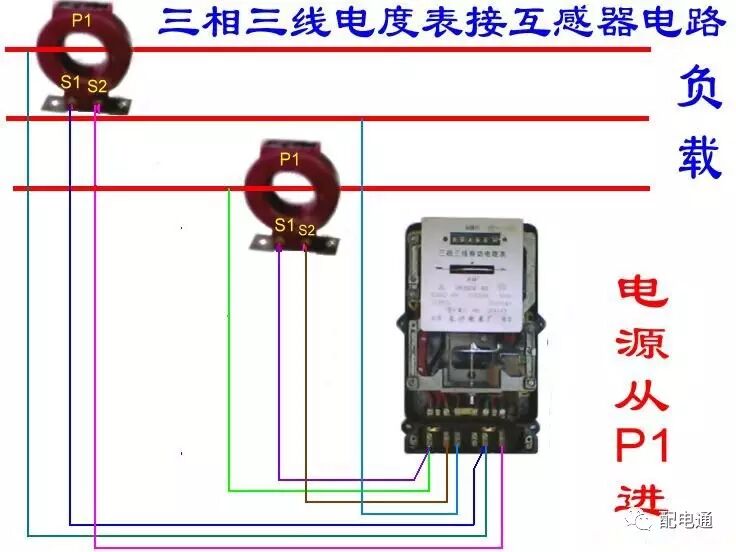

三相三线有功电表的接线：三相三线有功电表（机械表）有两个驱动部件组成，两个铝盘固定在一个转轴上，对外共有8个接线端。
![]()
三相四线有功电表由三个驱动部件组成，称三元件电表，和单相及三相三线电表外观上最大的不同是其共有11个这么多接线端，该接线方式常用在动力与照明混合的供电电路。接线图如下：
![]()

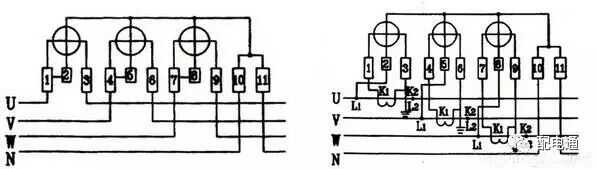

上图（左）为三相四线有功电表直接接入，火线U、V、W分别接在1、4、7端，3、6、9端接负载，零线接10号端，11号端接负载另一端。

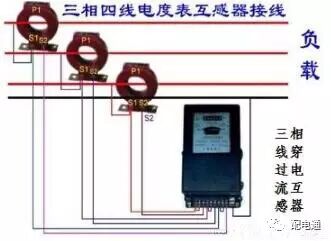

上图（右）为三相四线有功电表经电流互感器接入，火线U、V、W分别接电流互感器一次侧首端L1，一次侧末端L2端接负载，电度表1、4、7端分别接电流互感器二次侧首端K1,3、6、9端分别接二次侧末端K2，电表2、5、8端分别接电流互感器一次侧L1端，其连片应拆下。为保证安全，电流互感器二次侧末端K2应分别接地。右图为接线图的模拟演示，大家注意电流互感器与电表的接线。
![]()
