单相电子式电能表计量额定频率为50Hz的交流单相有功电能。本产品采用国际先进的专用超大规模集成电路及SMT工艺制造，关键元器件均采用国际知名品牌的低功耗、长寿命器件，整机设计采用了多种抗干扰技术，提高了产品的的可靠性和使用寿命，数据显示采用大屏幕中文液晶，便于抄表。本产品可以直接准确计量正反向有功电量，并依据相应的费率设置进行多费率计量，可存储上12个结算日总电能和各费率的电能数据。具有事件记录功能。支持2个年时区、2个日时段表、8个日时段、4种费率。同时还具有红外和RS485通讯功能，可实现远程抄表，通讯规约遵循DL/T645-2007。其性能指标符合GB/T 17215.321-2008和GB/T18460.3-2001标准。
单相电表互感器的作用
1、扩大电能表的量程。电压互感器把高压变换成低电压，电流互感器将大电流变换成小电流。
2、减少了仪表制造规格。除直接接入式电能表外，电流二次回路均已5A为主，电压二次回路均已100v为主
3、隔离高电压。大电流，保证了人员的仪表的安全
单相电能表工作原理
![]()
图 工作原理框图
单相电子电表接线图
![]()

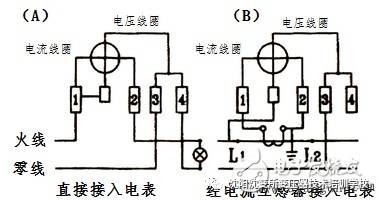

单相电表的接线相对简单明了。在低电压小电流线路中，电表可直接接在线路上，如图（A）所示。电表端盖（即图中标有1、2、3、4的那一排方框）都画有接线图，对于低电压大电流中的线路中，电表电流线圈经电流互感器与负载相连，如图（B）所示。某国产系列单相电表。
![]()
