【以拆会友】Fluke 8845A 六位半数字万用表拆解

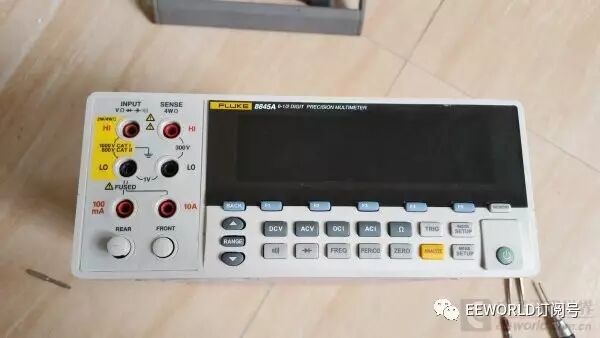

福禄克8845A的这款六位半的台表有个通病，前后输入的切换开关接触片久了会接触不良，造成功能异常，最直接的就是显示异常，多按几次会好，一直磨磨蹭蹭懒得拆开来弄，今天在测量时又犯了老毛病，实在受够了，拿出工具，大卸八块，顺便给大家一饱眼福，度娘了一下，好像网上还没有谁发布这个机器的拆机，心中一阵窃喜，那我不是拿了个头彩。PS：如果直接看不过瘾的话，点击阅读原文可以看高清大图的

那么接下来，废话不多说，拆解正式开始

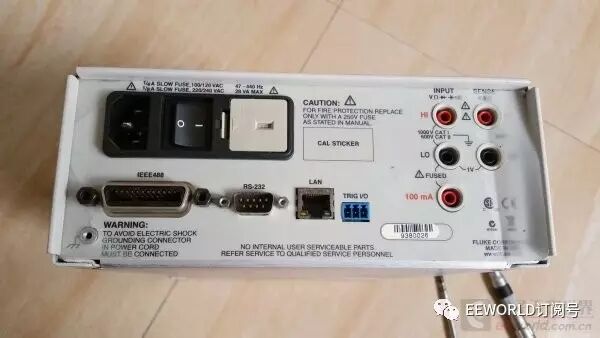

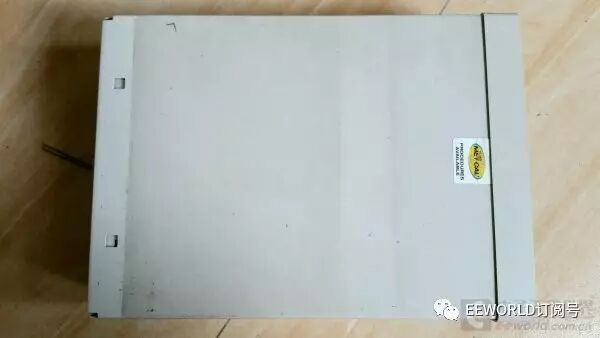

1.拿掉上下的橡胶保护套,取掉提手

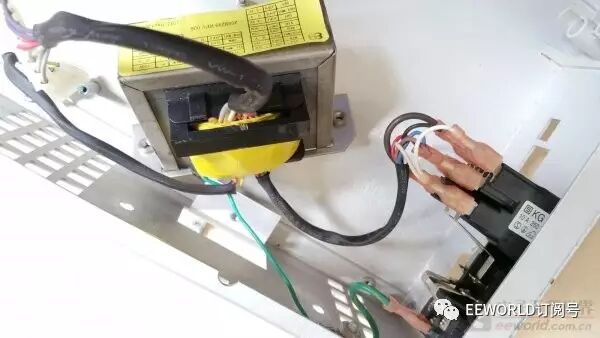

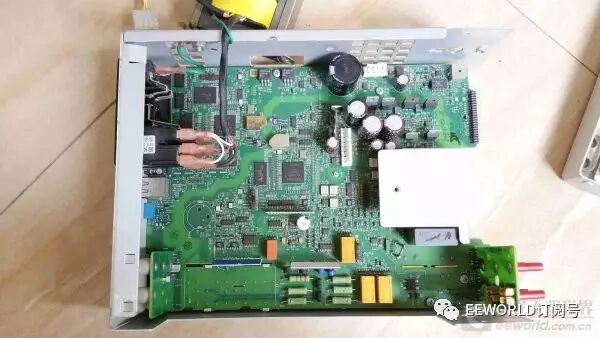

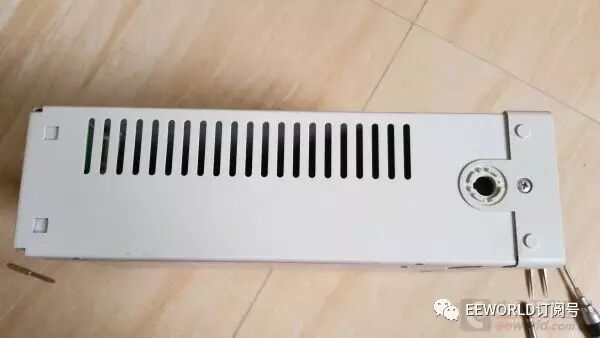

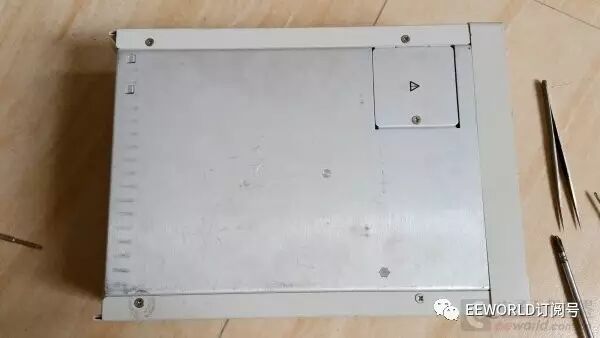

2.拆掉外壳的螺丝，这里还要说明一下，拆这个机器的时候，前面板带显示屏拆下来除了要把螺丝取掉外，在万用表表笔座那里还有塑料卡扣也要抽出来，这样才能拆，要取出PCB，变压器也要拆，有颗螺丝在变压器下面。

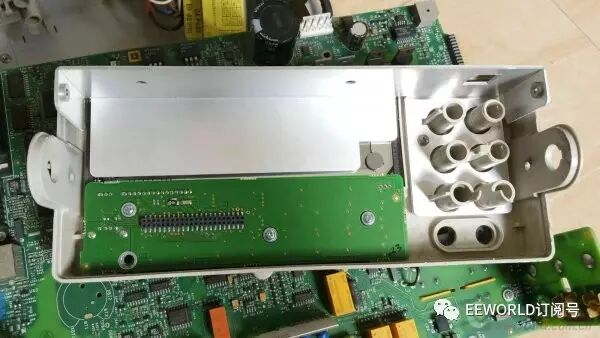

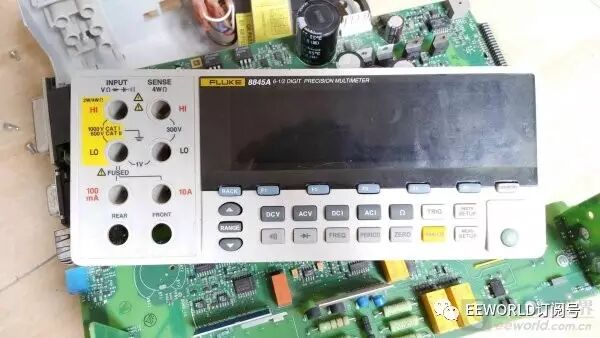

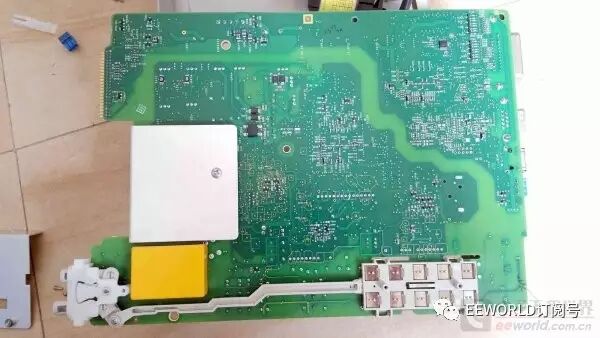

3.分离的显示屏，和主板

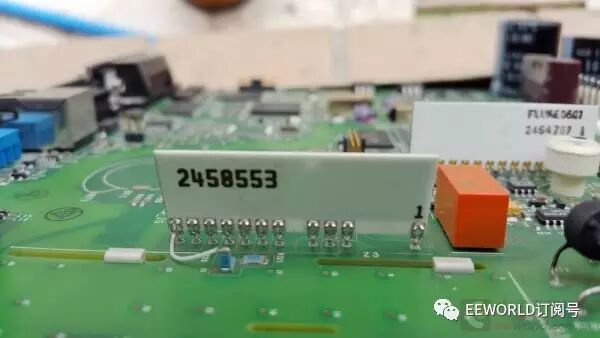

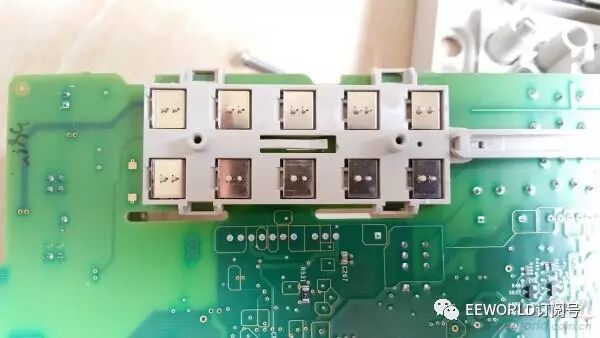

4.我要处理的主角，要把这个切换开关拆下来，用橡皮擦擦PCB触点的金手指，这个开关我觉得厂家很有必要改进下，这个开关简直是这个表的通病了。

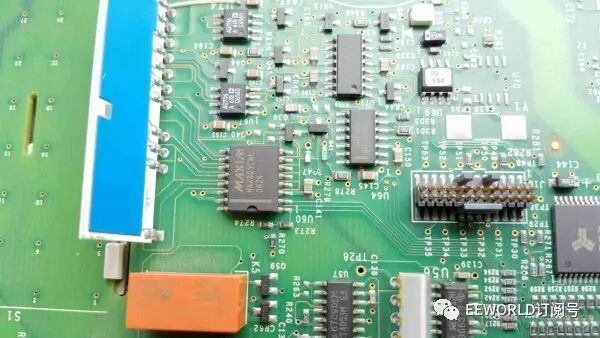

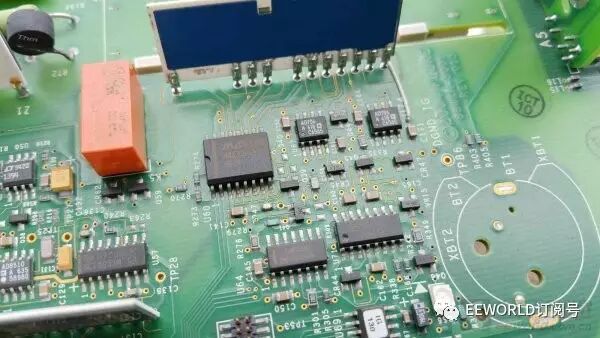

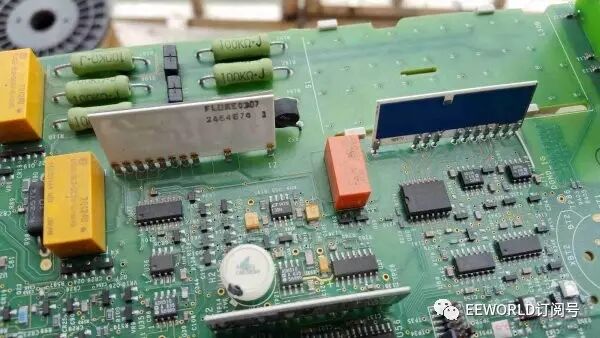

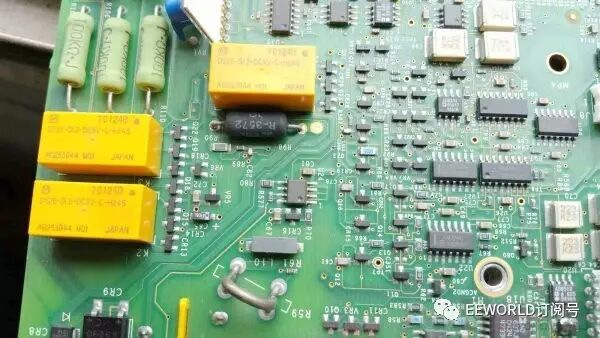

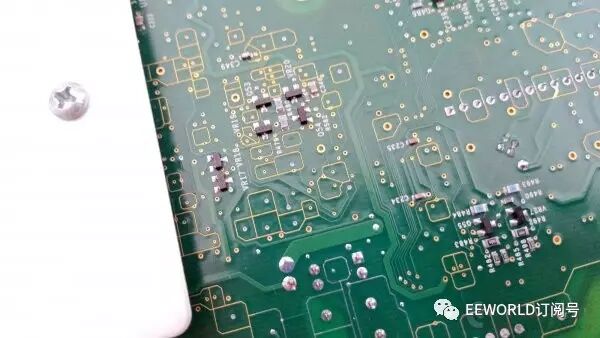

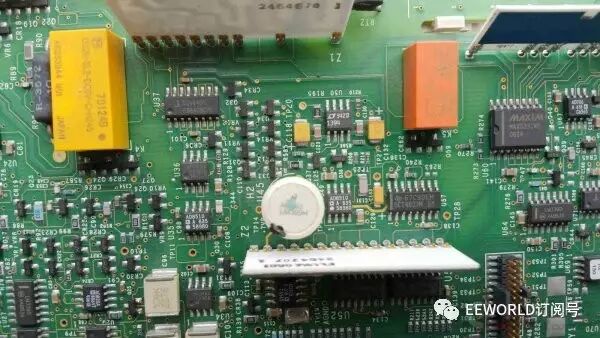

5.接下来欣赏一下主板的细节图,基准是用的LM339，貌似安捷伦的34401也用的这个，为森么不是LTZ1000呢，当然是成本考虑了，不过LM399也满足这个表的需求了，带恒温的，忍不住给他多拍了几张。

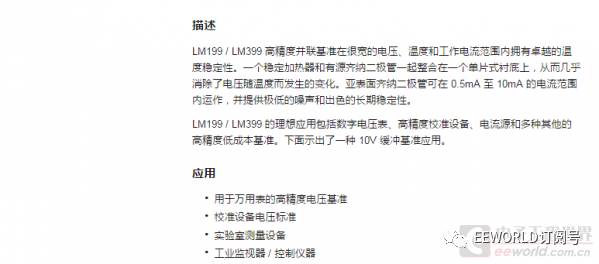

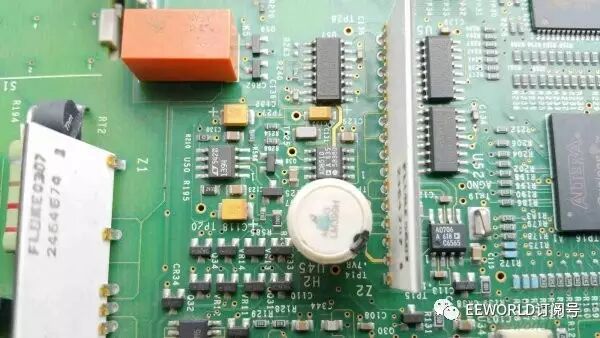

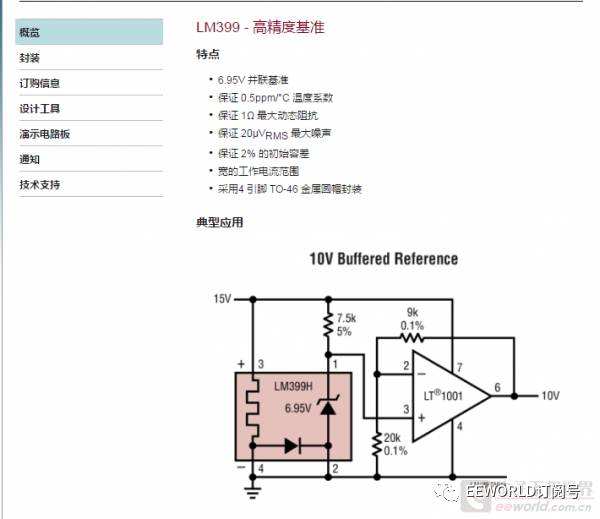

看看LM399这颗基准芯片的官方参数

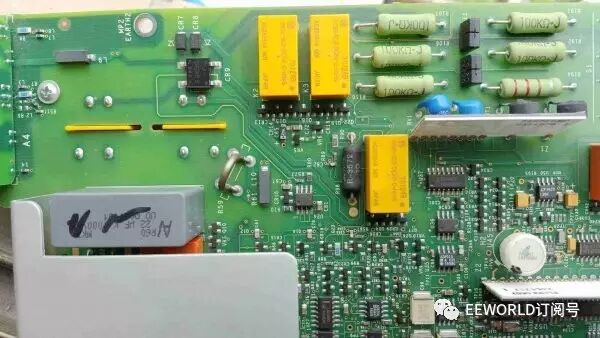

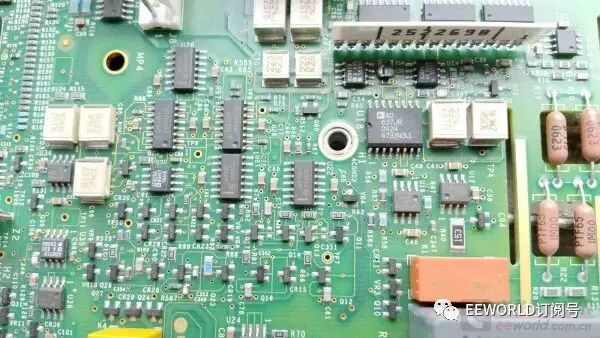

接着看这些高精度的排阻，是不是很养眼

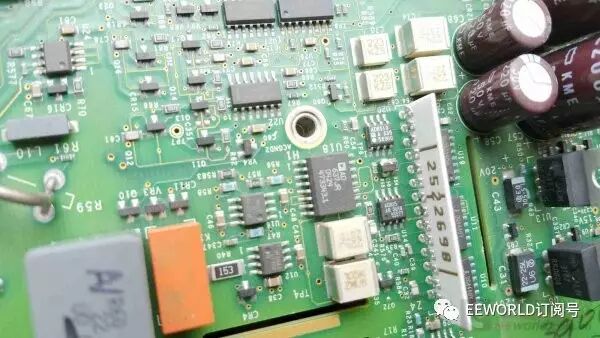

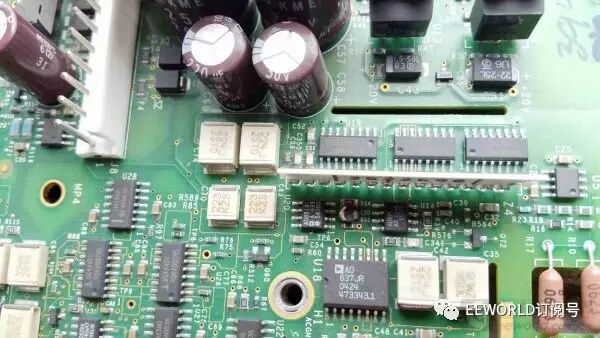

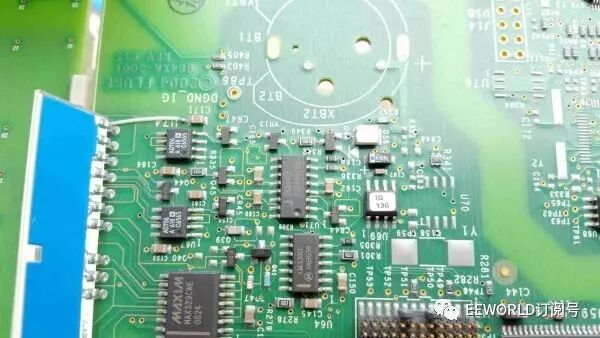

真有效值测量电路，采用ADI公司的AD637真有效值芯片

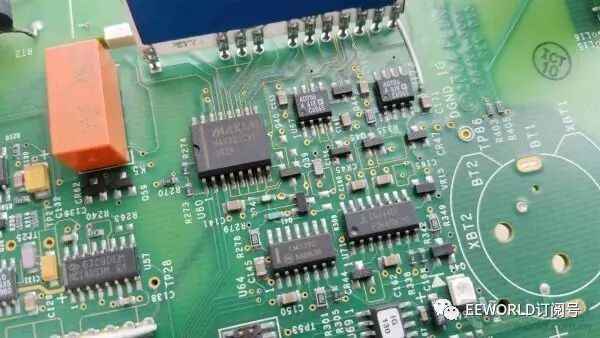

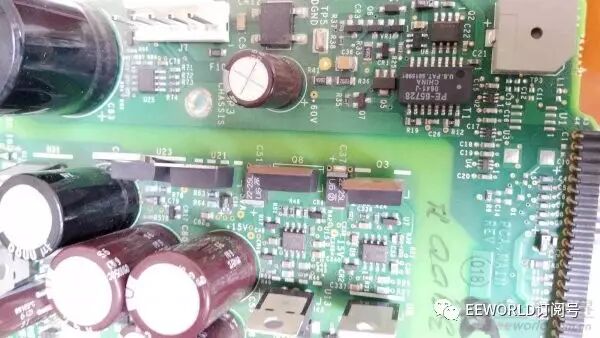

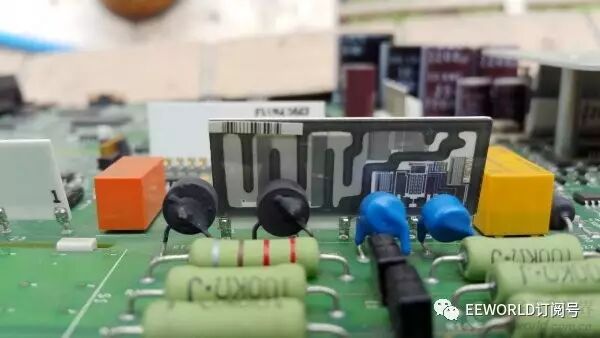

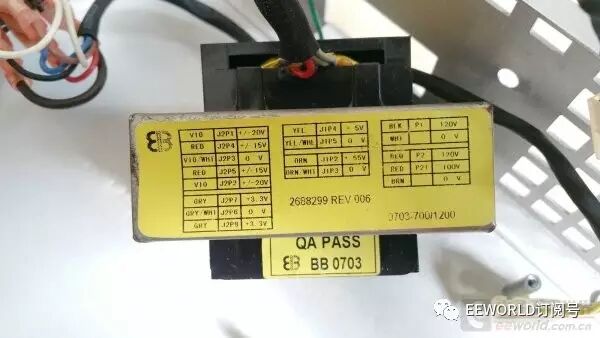

供电部分和蜂鸣器电路

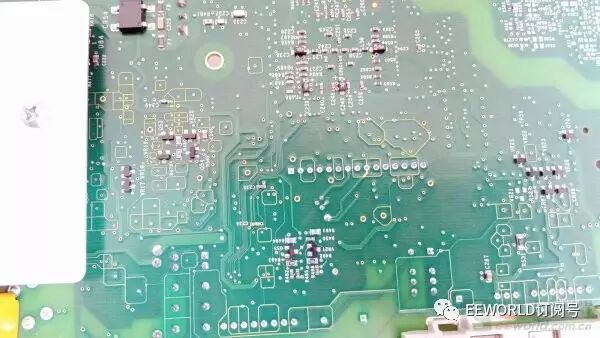

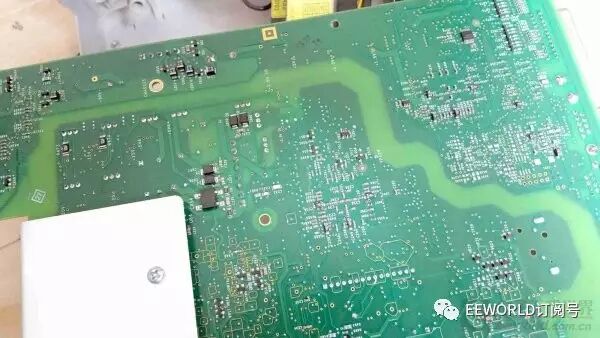

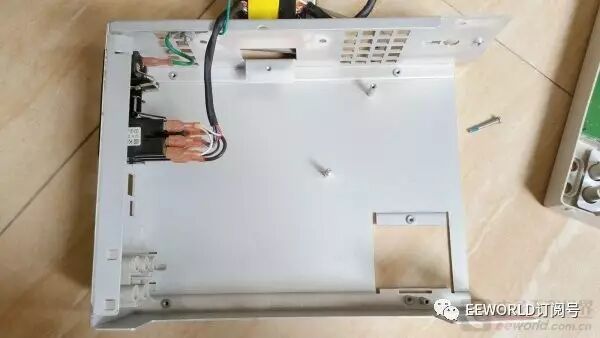

底板没有大面积的铺铜，看着很有设计的美感


测量和通讯显示电路隔离了

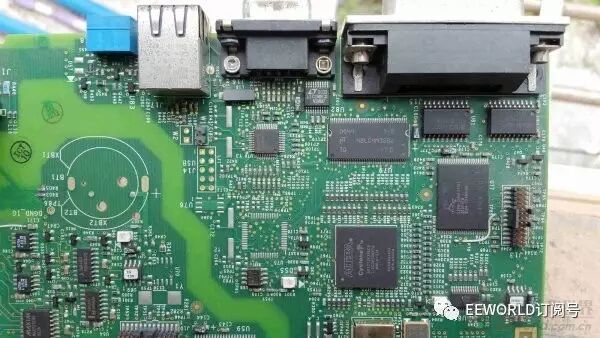

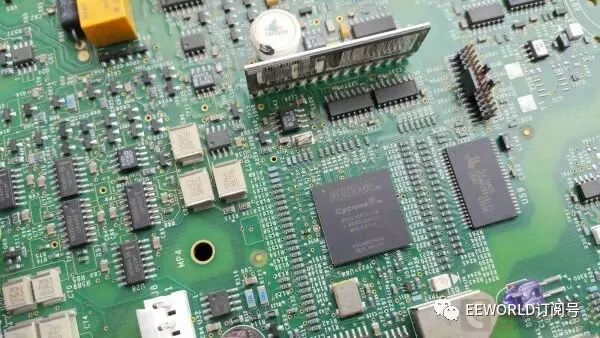

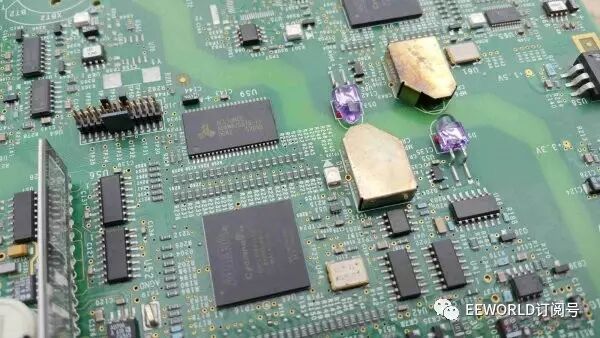

好像错过了什么？主芯片是个大大的FPGA片子，通讯部分也是,可以看到主电路通过2对红外管子与接口电路进行隔离通讯




拆解完成，感谢欣赏。

总结一下，福禄克设计的这款表质量还是不错的，我这台是06年出厂，到现在已经11个年头了，不说老化系数和准确度，就说依然还能还能正常工作，品质值得赞！唯一的缺陷就是设计的这个切换开关，我觉得需要改进下，好在平时我用的少，如果按的频繁出故障的几率很大。
