万用表的选择和使用

合肥轨道变配电巡检工班 2021-10-12 07:50:19
万用表又称为复用表、多用表、三用表、繁用表等,是电力电子等部门不可缺少的测量仪表,一般以测量电压、电流和电阻为主要目的,是一种多功能、多量程的测量仪表,一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等,有的还可以测交流电流、电容量、电感量等众多电参量。


正确使用万用表,不仅能快速准确地判断出故障部位,而且能防止电器设备及万用表本身的损坏。

下面小编就简单介绍一下万用表的九种常见的使用方法:



1测量先看挡,不看不测量



使用万用表进行测量时,务必再核对一次电参量的类型及量程,选择开关是否拨对位置




2测量不拨挡,测完拨空挡



测量过程中不能任意拨动旋钮,特别是测高压(如220V)或大电流(如0.5A)时,以免产生电弧,烧坏转换开关触点。测量完毕后,将量程选择开关拨会Off档。



3表盘应水平,读数要对正



使用万用表时应该水平旋转,读取示数时视线应正对着万用表指针(数字式不需这样)。


4量程要合适,针偏过大半



选择量程,若事先无法估计被测量大小,应尽量选较大的量程,然后根据偏转角大小,逐步换到较小的量程,直到指针偏转到满刻度的2/3左右为止。

数字式万用表即不断调小档位,直至调至合适档位。



5测R不带电,测C先放电



严禁在被测电路带电的情况下测电阻。检查电器设备上的大容量电容器时,应先将电容器短路放电后再测量。



6测R先调零,换挡需调零

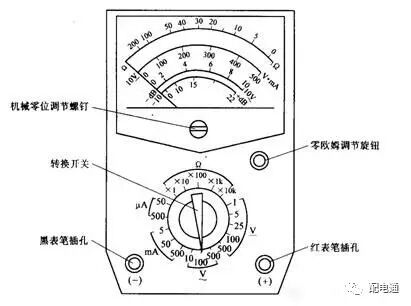

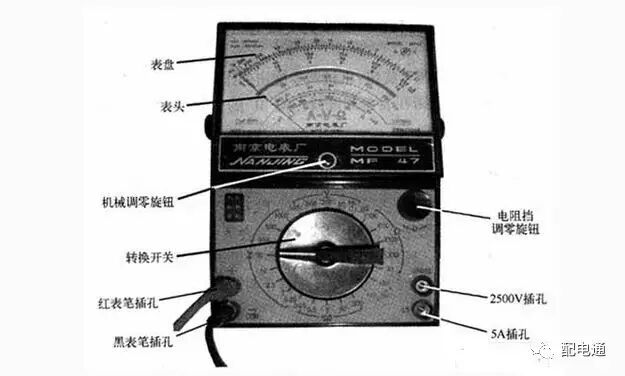

测量电阻时,应先将转换开关旋到电阻挡,把两表笔短接,旋调零电位器,使指针指零欧后再测量。每次更换电阻挡时,都应重新调整欧姆零点。



7黑负要记清,表内黑接“+”



红表笔为正极,黑表笔为负极,但电阻挡上黑表笔接内部电池的正极。



8测I应串联,测U要并联



测量电流时,应将万用表串接在被测电路中;测量电压时,应将万用表并联在被测电路的两端。


9极性不接反,单手成习惯



测量电流和电压时应特别注意红、黑表笔的极性不能接反,并且一定要养成单手操作的习惯以确保安全




教你如何选择万用表

注意事项:



1、由于万用表的精度、分辨率不够,凭估测判断,往往导致“人为”的误差:

2.由于各种万用表测试方法不同,在不同信号和非正弦波标准信号测试中万用表往往导致“误差”:

3.操作上的安全性、可靠性和保护性:由于万用表本身的保护性差,测试中需要测试人员不能丝毫马虎,否则导致万用表不必要的损坏




如何选择万用表呢?

一、根据需要,选择万用表的显示位数和精度。



显示位数和精度是万用表二种最基本也是最重要的指标。二者关系紧密,一般来讲万用表显示位数越高精度也越高,反之相反。

但是由于测量原理和各个生产厂家的质量标准不一样,在同一位数,有的万用表精度高,有的却差。

譬如:同样是41/2万用表,有的型号精度高达0.025%而有的仅有0.8%。显示位数有二种方式:计数显示和位数显示。计数显示是万用表显示位数范围的实际表达,只不过由于人们习惯与传统叫法上的方便,一般用位数显示表达。

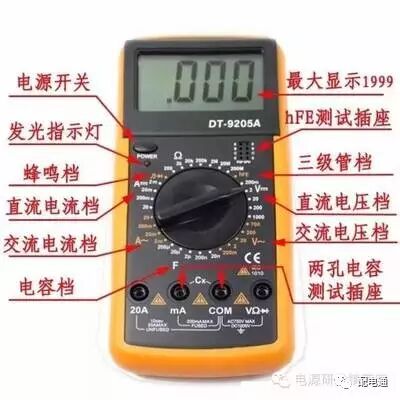

譬如:3000位计数显示,表示万用表最高显示值可到3999而1000位计数显示只能到1999,在测量220VAC电压时,可明显看到3000位显示比1000位后多1个小数位显示:这样分辨率上高一个数量级,这在高灵敏的微电信号调试与测试中,高灵敏度的万用表将会发生更大的作用。

与此同时,计数显示与位数显示可以进行换算:先计算计数显示位数中有多少个0,然后把前面的数作为分数的分母,然后把该数减去1成为分子,就成为位数显示。譬如:3000位计数,位数为32/3位。




二、根据需要,选择万用表的测量方法和交流频响



一般来讲,万用表的测量方法主要对交流信号测量而言,大家都知道交流信号很多种类和各种复杂情况,并且伴随交流信号频率的改变,出现各种频率响应,影响万用表的测量。万用表对交流信号的测量,一般有二种方法:平均值和真有效值测量。

平均值测量一般是对纯正弦波而言,它采用估算平均的方法测量AC信号,而对非正弦波信号将会出现较大的误差,同时,如果正弦波信号出现谐波干扰时,其测量误差也会有很大改变,而真有效值测量,是用波形的瞬时峰值再乘以0.707来计算电流与电压,保证在失真和噪声系统中的精确读数。这样如果您需要检测普通的数字数据信号,用平均值万用表测量就不会到达真实的测量效果。同时交流信号的频响也至关需要,有的可高达100KHz。




三、根据需要,选择万用表的功能和测量范围



不同的万用表,其生产厂家将会设计不同的功能测量范围。

一般来讲,普通的万用表都能测试交直流电压、电流、电阻、通断等,但是有的万用表为了降低成本不设置电流功能。在此基础上,有的万用表考虑使用方便,增加了些其它功能。

譬如:二极管、“万用表电池测试”、三极管hef、电容、频率、温度等。现在由于电子技术的发展,有些有名的厂家,像“Tektronix、Fluke、Hp”等,在传统参数和元件的基础上,增加了更先进的功能,譬如:占空比测试,dBm值测试,最大、最小值记录保持功能等。总之万用表的功能将随着测试的需要,有经验的厂家将会创造更多更优越的功能。

但是我们在追求万用表功能的基础上,也不能忽视其测量范围,同样测试电流,有的万用表可到20A,而有的却只有40mA或更小。




四、根据需要,选择万用表



和大多数仪器一样,万用表自身也有测量稳定性,其测量结果的准确性与其使用时间、环境温湿度等相关。

如果万用表的稳定性差,在使用一段时间后,万用表有时就会“自相矛盾”——测量结果不一致。

因此有些厂家非常注意此方面的问题:如美国Fluke公司在最近新产品销售中允诺终身可溯源校准和保修。

大多数维护工程师使用万用表,最担心万用表的保护性差,不经意中表笔线插错或测试档错误,导致万用表不必要的损害,影响工作。

因此万用表的安全性非常重要,有些好的万用表自我保护性很好,像有些万用表插错表笔线时,会自动产生蜂鸣报警……这样万用表的选购,不要盲目贪图便宜,要实用、好用才行。




五、 根据需要,选用多功能的万用表



1.温度测量

在电子维修时,有此功能的万用表方便您检验电子元件的发热程度,如焊接拔取元件时,测量温度防止损伤元器件。

2.同时测量AC和DC分量

在电子测试中,我们所碰到的信号并非是很纯真的交流或直流信号,我们需要观测波形的总真有效值(包括AC和DC部分),以便分析电路的功耗量,找出部分零件烧坏的原因——DC失调。

3.dBm和毫伏值测量

所谓dBm值测量,即低电平测量----dB值测量。dB一般用此公式表达:dB=20LogV测/V参。如果改变V参考电压,通过测试比较,我们可以测量相对应值:譬如用来分析电压发大器的电压增益。

4.尖峰保持

利用万用表真有效值测量,我们在此功能可以测量宽度大于0.25毫秒非规则交流信号的瞬时峰值电压,并且自动保持,有利于寻找元件和设备破坏的原因。

5.△相对值测定

利用此功能,我们可以进行相对值测定,即我们测试电压或电流与参考电压或电流的差值,电容相对模式可以清除读数中的杂散电容。
